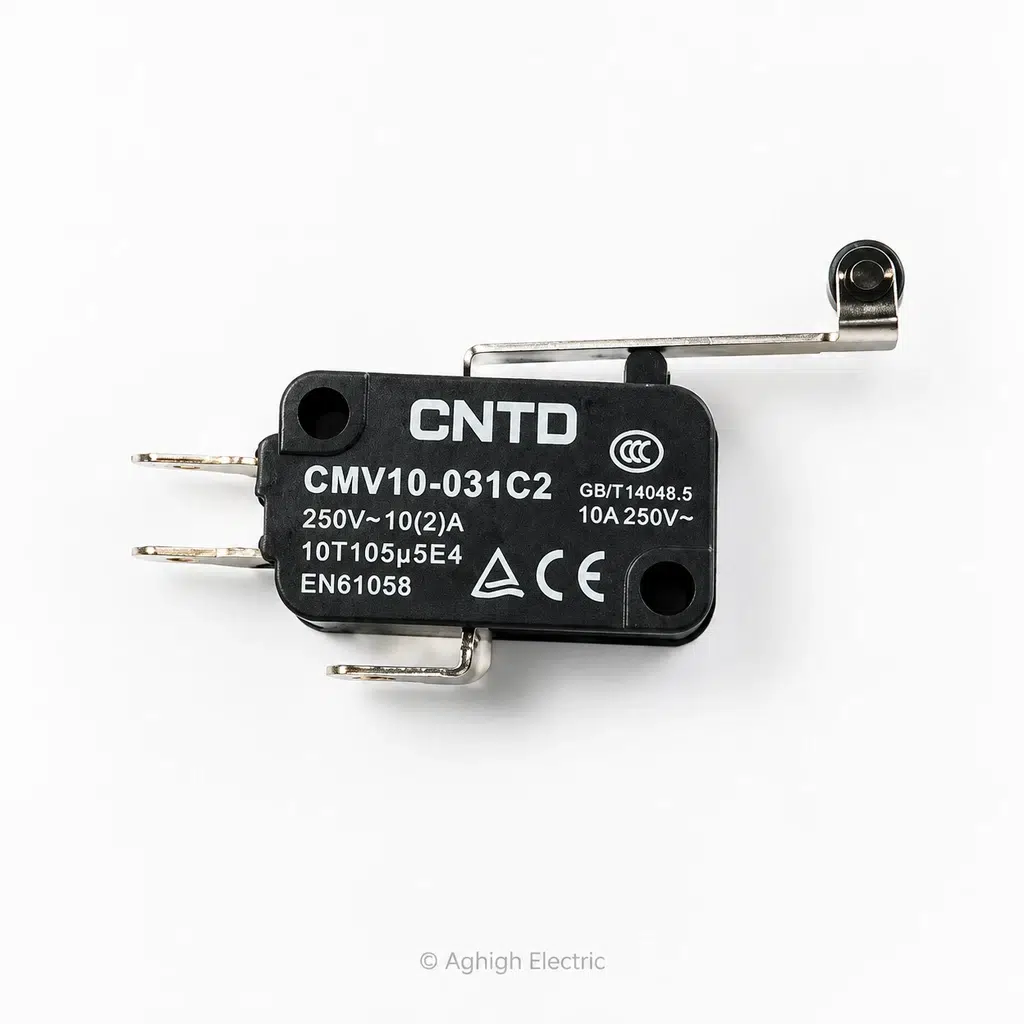

میکروسوئیچ اهرم قرقره دار CNTD مدل CMV10-031C2 (10 آمپر)
۲.۱۱۰.۰۰۰ ریال
توضیحات تکمیلی
| وزن | 40 گرم |
|---|
میکروسوئیچ مینیاتوری اهرم قرقره‌دار CNTD مدل CMV10-031C2 یکی از پرمصرف‌ترین کلیدهای قطع و وصل سریع (Snap Action) در صنعت است. مجهز بودن این سوئیچ به بازوی اهرمی با قرقره روان، باعث کاهش اصطکاک و استهلاک در زمان برخورد بادامک یا قطعات متحرک مکانیکی می‌شود. با تحمل جریان نامی ۱۰ آمپر و استاندارد اروپایی EN61058 و CE، این قطعه انتخابی مطمئن برای مدارات فرمان، کنترل کورس حرکت، دستگاه‌های بسته‌بندی، آسانسورها و بردهای لوازم خانگی صنعتی است.
- 💳 امکان خرید اقساطی (اسنپ‌پی و دیجی‌پی)
- 🚀 ارسال سریع به سراسر کشور
- 🏬 فروشنده: عقیق الکتریک
- 🛡️ 7 روز ضمانت بازگشت کالا
میکروسوئیچ مینیاتوری اهرم قرقره‌دار CNTD مدل CMV10-031C2
یکی از پرمصرف‌ترین کلیدهای قطع و وصل سریع (Snap Action) در صنعت است. مجهز بودن این سوئیچ به بازوی اهرمی با قرقره روان، باعث کاهش اصطکاک و استهلاک در زمان برخورد بادامک یا قطعات متحرک مکانیکی می‌شود. با تحمل جریان نامی ۱۰ آمپر و استاندارد اروپایی EN61058 و CE، این قطعه انتخابی مطمئن برای مدارات فرمان، کنترل کورس حرکت، دستگاه‌های بسته‌بندی، آسانسورها و بردهای لوازم خانگی صنعتی است.
راهنمای خلاصه و کاربردی نحوه نصب
- نصب مکانیکی:بدنه میکروسوئیچ دارای دو سوراخ استاندارد پیچ است. سوئیچ را با دو عدد پیچ سایز M3 به براکت یا شاسی دستگاه پیچ کنید. زاویه قرارگیری را به نحوی تنظیم کنید که قطعه محرک در امتداد گردش قرقره حرکت کند تا طول عمر رولر به حداکثر برسد.
- اتصال الکتریکی (سیم‌بندی):
- پایه ورودی اصلی (COM): اتصال فاز یا سیگنال فرمان تغذیه.
- پایه NC (Normally Closed): در حالت عادی متصل به COM؛ با تحریک و فشرده شدن قرقره، مدار قطع می‌شود.
- پایه NO (Normally Open): در حالت عادی قطع؛ با برخورد و فشار روی قرقره، مدار وصل شده و سیگنال ارسال می‌شود.
- نکته اتصالات: می‌توانید از سرسیم‌های فیشی استاندارد (سرسیم کولری / تیغه‌ای سایز مناسب) یا لحیم‌کاری مستقیم سیم با روکش وارنیش حرارتی استفاده کنید.
| مشخصه فنی | شرح مشخصات |
|---|---|
| برند سازنده | CNTD (اصلی) |
| کد مدل فنی | CMV10-031C2 |
| نوع عملگر (Actuator) | اهرم فلزی مجهز به قرقره رولر (Short Hinge Roller Lever) |
| جریان نامی (Rated Current) | ۱۰ آمپر (10A 250V AC) |
| آرایش کنتاکت‌ها | ۱ کنتاکت تبدیل (1NO + 1NC با پایه مشترک COM – مکانیزم SPDT) |
| نوع ترمینال‌ها | زبانه‌ای فیش‌خور (Faston / Quick Connect) با قابلیت لحیم‌کاری |
| کلاس دمایی عملکرد | 10T105 (عملکرد پایدار تا دمای ۱۰۵ درجه سانتی‌گراد) |
| استانداردهای بین‌المللی | CE, CCC, EN61058, GB/T 14048.5 |
| جنس بدنه | باکالیت نسوز فشرده صنعتی و مقاوم به ضربه |
