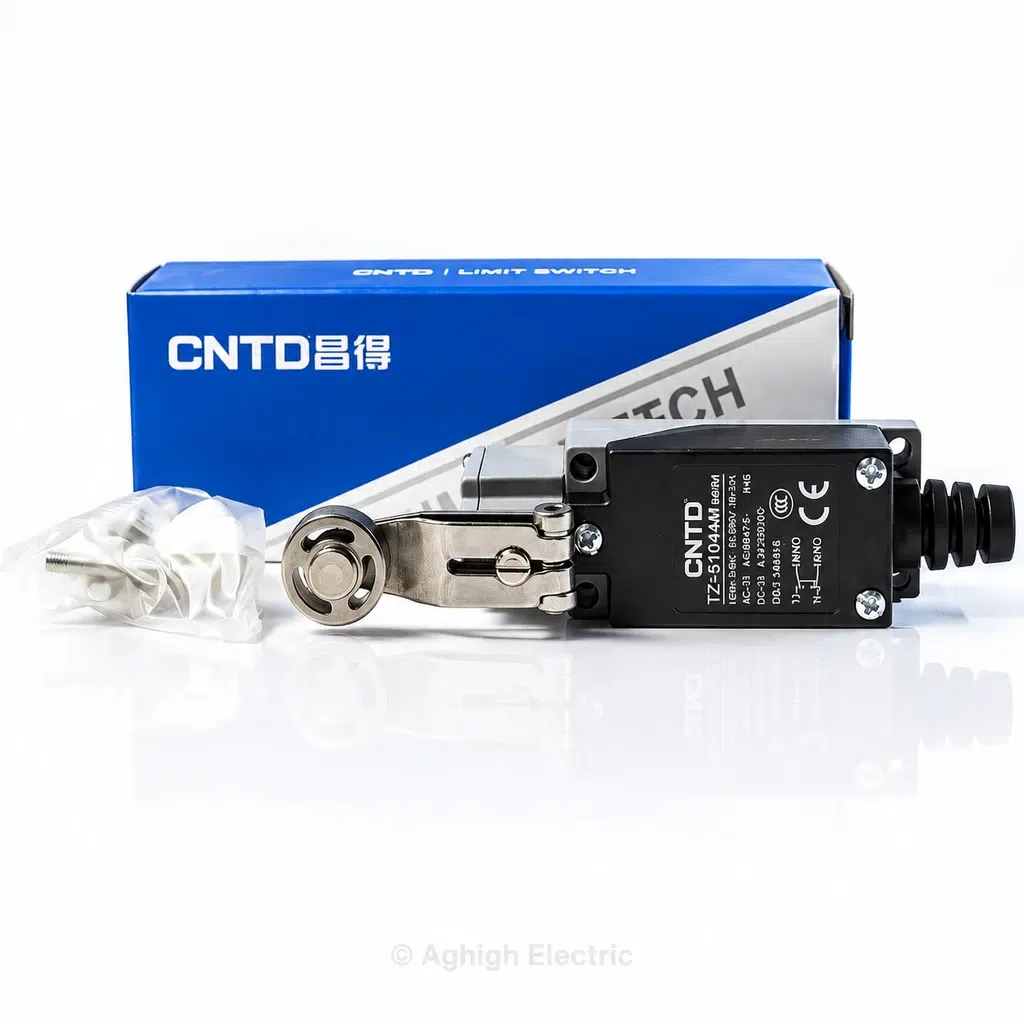

میکروسوئیچ (لیمیت سوئیچ) اهرمی قرقره‌دار CNTD مدل TZ-8104
۱۷.۴۱۰.۰۰۰ ریال
توضیحات تکمیلی
| وزن | 174 گرم |
|---|
میکروسوئیچ اهرمی قرقره‌دار CNTD مدل TZ-8104 یکی از پرکاربردترین لیمیت سوئیچ‌های صنعتی جهت کنترل کورس حرکت، شمارش و قطع/وصل مدارهای فرمان در انواع خطوط اتوماسیون، آسانسورها و نوار نقاله‌ها است. این مدل با بهره‌گیری از بازوی اهرمی رگلاژی و قرقره فلزی ضدسایش، به اپراتور امکان تنظیم زاویه و طول تحریک را می‌دهد. ساختار ضد گردوغبار و روغن (IP65)، کنتاکت‌های دوبل (1NO + 1NC) با واکنش سریع (Snap Action) و بدنه فلزی-پلیمری مقاوم، دوام مکانیکی فوق‌العاده‌ای در شرایط سخت صنعتی تضمین می‌کند.
- 💳 امکان خرید اقساطی (اسنپ‌پی و دیجی‌پی)
- 🚀 ارسال سریع به سراسر کشور
- 🏬 فروشنده: عقیق الکتریک
- 🛡️ 7 روز ضمانت بازگشت کالا
میکروسوئیچ اهرمی قرقره‌دار CNTD مدل TZ-8104
یکی از پرکاربردترین لیمیت سوئیچ‌های صنعتی جهت کنترل کورس حرکت، شمارش و قطع/وصل مدارهای فرمان در انواع خطوط اتوماسیون، آسانسورها و نوار نقاله‌ها است. این مدل با بهره‌گیری از بازوی اهرمی رگلاژی و قرقره فلزی ضدسایش، به اپراتور امکان تنظیم زاویه و طول تحریک را می‌دهد. ساختار ضد گردوغبار و روغن (IP65)، کنتاکت‌های دوبل (1NO + 1NC) با واکنش سریع (Snap Action) و بدنه فلزی-پلیمری مقاوم، دوام مکانیکی فوق‌العاده‌ای در شرایط سخت صنعتی تضمین می‌کند.
. راهنمای خلاصه و کاربردی نحوه نصب
- مونتاژ مکانیکی:
- میکروسوئیچ را با استفاده از ۲ عدد پیچ همراه در محل ثابت بدنه دستگاه نصب کنید.
- پیچ وسط بازوی اهرم را کمی شل کرده، طول و زاویه بازو را متناسب با نقطه برخورد شفت/قطعه متحرک تنظیم و مجدداً محکم کنید تا حرکت روان و بدون فشار بیش از حد به هوزینگ باشد.
- سیم‌بندی و دسترسی به ترمینال‌ها:
- دو پیچ درپوش مشکی قاب را باز کنید تا بلوک ترمینال‌های داخلی نمایان شود.
- کابل فرمان را از داخل گلند لاستیکی منعطف عبور دهید.
- پایه‌های ۱۳ و ۱۴ (NO): برای مدار استارت یا فرمان وصل با تحریک اهرم.
- پایه‌های ۱۱ و ۱۲ (NC): برای مدار استپ اضطراری یا قطع لیمیت پایانی حرکت.
- نکته هوای آزاد و رطوبت: پس از بستن سیم‌ها، واشر لاستیکی دور درپوش را تمیز در شیار قرار داده و پیچ‌های قاب را به‌طور یکنواخت سفت کنید تا آب‌بندی IP65 کاملاً حفظ شود.
| Operation speed | 5mm-0.5m/s |
| Operating frequency | Electical: 30 operations/min |
| Contact resistance | 25mΩ max. (initial value） |
| Insulation resistance | 100mΩ min. （below 500VDC） |
| Dielectric strength | 1000VAC, 50/60 Hz for 1 minute between terminals of the same polarity |
| 1500VAC, 50/60 Hz for 1 minute between current-carrying and non–current-carrying metal parts | |
| 1500VAC, 50/60 Hz for 1 minute between each terminal and ground | |
| Vibration | 10-55Hz,1.5mm double amplitude |
| Shock | Mechanical durable: 1, 000m/Sec2 (about 100G’S) Malfunction: 300m/Sec2 (about 30G’S) |
| Ambient temperature | Using：-20~+70℃（With no icing） |
| Humidity | <95% RH |
| Electrical life | 500,000 operations above |
| Degree of protection | IP65 |
| Model | TZ-8 | TZ-8104 TZ-8105 | TZ-8108 TZ-8109 | TZ-8107 | TZ-8111 | TZ-8112/8122 | TZ-8166/8167/8168/8169 |
| Operating force | OF(Max.) | 750g | 750g | 750g | 900g | 900g | 150g |
| Release force | RF(Min.) | 100g | 100g | 100g | 150g | 150g | – |
| Pre-travel | PT(Max.) | 20° | 20° | 20° | 1.5mm | 1.5mm | 30mm |
| Over travel | OT(Min.) | 50° | 50° | 50° | 4mm | 4mm | – |
| Movement differential | MD(Max.) | 12° | 12° | 12° | 1mm | 1mm | – |
| Operating position | OP(mm.) | – | – | – | 26±0.8mm | 37±0.8mm | – |
| Rated Voltage | Noninductive Load (A) | Inductive Load (A) | ||||||
Resistance Load | Lamp Load | Inductive Load | Motor Load | |||||
NC | NO | NC | NO | NC | NO | NC | NO | |
125VAC 250VAC
| 5 | 5 | 1.5 | 0.7 0.5
| 3 | 3 | 2 | 1 |
8VDC | 5 | 5 | 3 | 3 | 5 | 4 | 3 | 3 |
14VDC | 5 | 5 | 3 | 3 | 4 | 4 | 3 | 3 |
30VDC | 5 | 5 | 3 | 3 | 4 | 4 | 3 | 3 |
125VDC | 0.4 | 0.4 | ||||||
250VDC | 0.2 | 0.2 | ||||||
Inrush Current | N.C: below 24A, N.O: below 12A | |||||||
| ویژگی فنی | شرح مشخصات |
|---|---|
| برند سازنده | CNTD (اصلی) |
| کد مدل فنی | TZ-8104 (سری TZ) |
| مکانیزم عملگر | اهرمی چرخشی با قرقره (Roller Lever – Adjustable) |
| جنس بازو و قرقره | فلز با مقاومت بالا و ضدسایش |
| ترکیب کنتاکت‌ها | 1NO + 1NC (دو کنتاکت مجزا – SPDT) |
| نوع عملکرد پلاتین | عملکرد سریع و جهشی (Snap Action) |
| جریان مجاز (Ith) | ۱۰ آمپر (6A در 250VAC) |
| درجه حفاظت محیطی | IP65 (مقاوم در برابر نفوذ آب، گردوغبار و روغن) |
| ورودی کابل | دارای گلند لاستیکی محافظ خمش کابل (Strain Relief Boot) |
| تجهیزات همراه | پیچ و مهره‌های نصب اختصاصی + جعبه شرکتی |
