میکروسوئیچ اهرم قرقره دار CNTD مدل CM-1704M (۱۵ آمپر)
۶.۸۶۰.۰۰۰ ریال
توضیحات تکمیلی
| وزن | 36 گرم |
|---|
میکروسوئیچ اهرمی قرقره‌دار CNTD مدل CM-1704M یکی از پرکاربردترین کلیدهای حد و فرمان در تجهیزات صنعتی و اتوماسیون است. این محصول به یک بازوی اهرمی کوتاه مجهز به قرقره روان و فنر بازگشت قدرتمند مجهز شده است که موجب کاهش اصطکاک هنگام برخورد بادامک یا قطعات متحرک می‌شود. تحمل جریان ۱۵ آمپر (Ith=15AI_{th}=15\text{A})، ترمینال‌های پیچی برنجی مقاوم در برابر لرزش و بدنه باکالیت فشرده عایق، این میکروسوئیچ را به انتخابی عالی برای محیط‌های صنعتی سخت، آسانسورها، بالابرها و ماشین‌آلات بسته‌بندی تبدیل کرده است.
- 💳 امکان خرید اقساطی (اسنپ‌پی و دیجی‌پی)
- 🚀 ارسال سریع به سراسر کشور
- 🏬 فروشنده: عقیق الکتریک
- 🛡️ 7 روز ضمانت بازگشت کالا

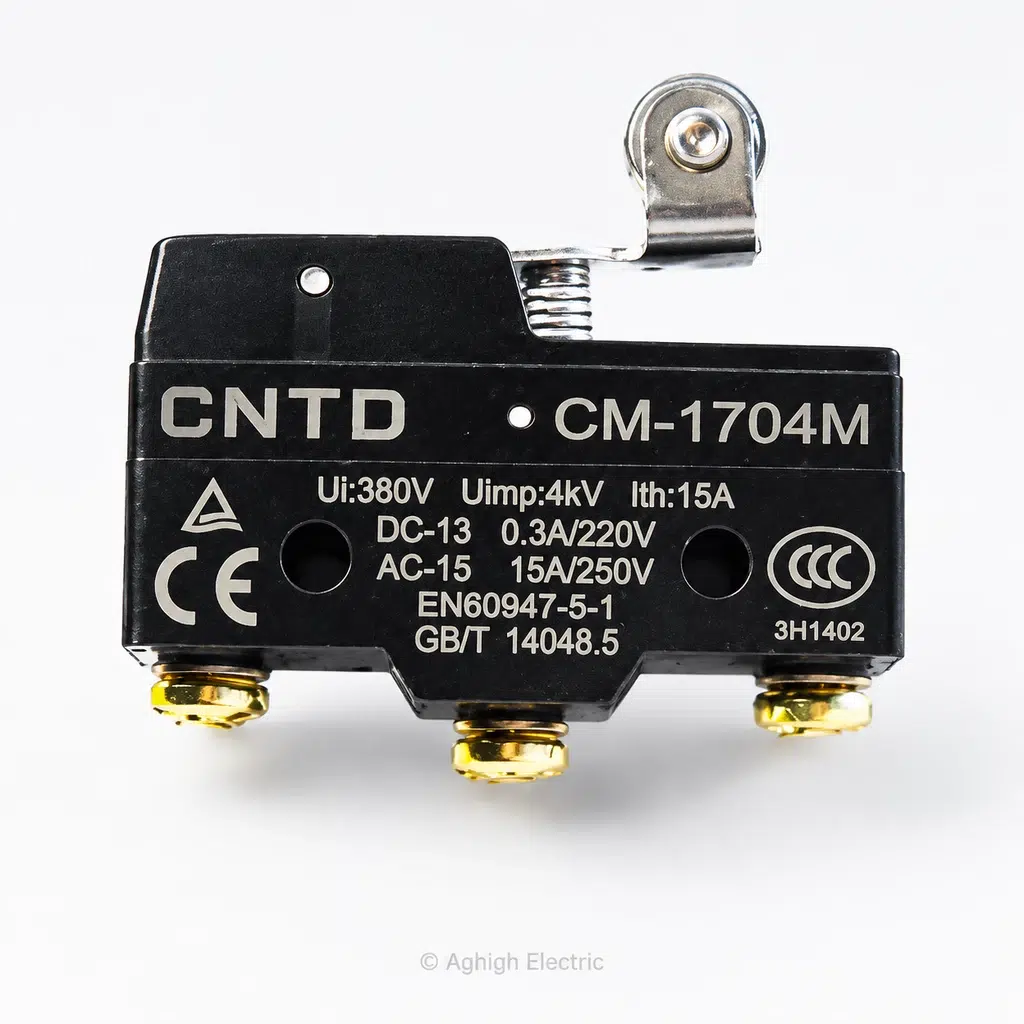

میکروسوئیچ اهرمی قرقره‌دار CNTD مدل CM-1704M
یکی از پرکاربردترین کلیدهای حد و فرمان در تجهیزات صنعتی و اتوماسیون است. این محصول به یک بازوی اهرمی کوتاه مجهز به قرقره روان و فنر بازگشت قدرتمند مجهز شده است که موجب کاهش اصطکاک هنگام برخورد بادامک یا قطعات متحرک می‌شود. تحمل جریان ۱۵ آمپر (Ith=15AI_{th}=15\text{A})، ترمینال‌های پیچی برنجی مقاوم در برابر لرزش و بدنه باکالیت فشرده عایق، این میکروسوئیچ را به انتخابی عالی برای محیط‌های صنعتی سخت، آسانسورها، بالابرها و ماشین‌آلات بسته‌بندی تبدیل کرده است.
راهنمای خلاصه و کاربردی نحوه نصب
- نصب مکانیکی:میکروسوئیچ را با استفاده از دو سوراخ عبوری روی بدنه، به وسیله پیچ‌های M4 یا M3 روی شاسی یا براکت دستگاه محکم کنید. جهت حرکت بادامک یا قطعه متحرک را به‌گونه‌ای تنظیم کنید که متمایل به جهت چرخش قرقره باشد تا روان‌ترین عملکرد و کمترین استهلاک حاصل شود.
- سیم‌بندی الکتریکی:
- ترمینال COM (پایه مشترک): ورودی جریان فاز یا سیگنال فرمان.
- ترمینال NC (Normally Closed): مدار در حالت عادی وصل است و با برخورد قطعه به قرقره، مدار قطع می‌شود.
- ترمینال NO (Normally Open): مدار در حالت عادی قطع بوده و با فشردن قرقره، وصل شده و سیگنال ارسال می‌کند.
- توصیه اتصال: جهت اطمینان از عدم شل شدن اتصالات در اثر ویبره دستگاه، از سرسیم‌های چنگالی یا حلقوی مناسب استفاده کرده و پیچ‌های برنجی زیر میکروسوئیچ را با گشتاور مناسب سفت کنید.
مشخصات فنی میکروسوئیچ اهرمی قرقره دار CNTD مدل CM-1704:
| پارامتر فنی | مشخصات و مقادیر |
|---|---|
| برند سازنده | CNTD (اصلی) |
| کد مدل فنی | CM-1704M (یا CM1704M) |
| نوع عملگر (Actuator) | اهرم فلزی کوتاه مجهز به قرقره روان و فنر (Hinge Roller Lever) |
| جریان گرمایی قراردادی (IthI_{th}) | ۱۵ آمپر (15A) |
| ولتاژ و جریان کاری | 15A در 250VAC (رده AC-15) / 0.3A در 220VDC (رده DC-13) |
| ولتاژ نامی عایق (UiU_i) | ۳۸۰ ولت (Ui: 380V) |
| ولتاژ ضربه‌ای مجاز (UimpU_{imp}) | ۴ کیلوولت (Uimp: 4kV) |
| آرایش کنتاکت‌ها | ۱ کنتاکت تبدیل (1NO + 1NC با پایه مشترک COM – مکانیزم SPDT) |
| نوع ترمینال‌ها | پیچی برنجی مستحکم (Screw Terminals) |
| استانداردها و تاییده‌ها | CE, CCC, EN60947-5-1, GB/T 14048.5 |
| جنس بدنه | باکالیت صنعتی نسوز و مقاوم در برابر ضربه و حرارت |
| Operation speed | 0.05mm-1m/s（ Plunger type) |
| Operating frequency | Electical: 20 operations/min. |
| Contact resistance | 15mΩ max. (initial value) |
| Insulation resistance | 100mΩ min. (at 500VDC) |
Dielectric Strength | 1000VAC, 50/60 Hz for 1 minute between terminals of the same polarity |
| 1500VAC, 50/60 HZ for 1 minute between current-carrying and non–current-carrying metal parts | |
| 1500VAC, 50/60 HZ for 1 minute between each terminal and ground | |
| Vibration | (*10 to 20Hz): 1.5 Vibration amplitude action duration: 10 to 55Hz |
| Shock | Mechanical durable: 1, 000m/Sec2 (about 100G’S) Malfunction: 300m/Sec2 (about 30G’S) |
| Ambient temperature | Using：-20~+80℃（With no icing） |
| Humidity | General purpose type: 85% RH max., Sealed type: 95% RH max. |
| Electrical life | 500,000 operations above |
| Weight | About 22 to 58g |
