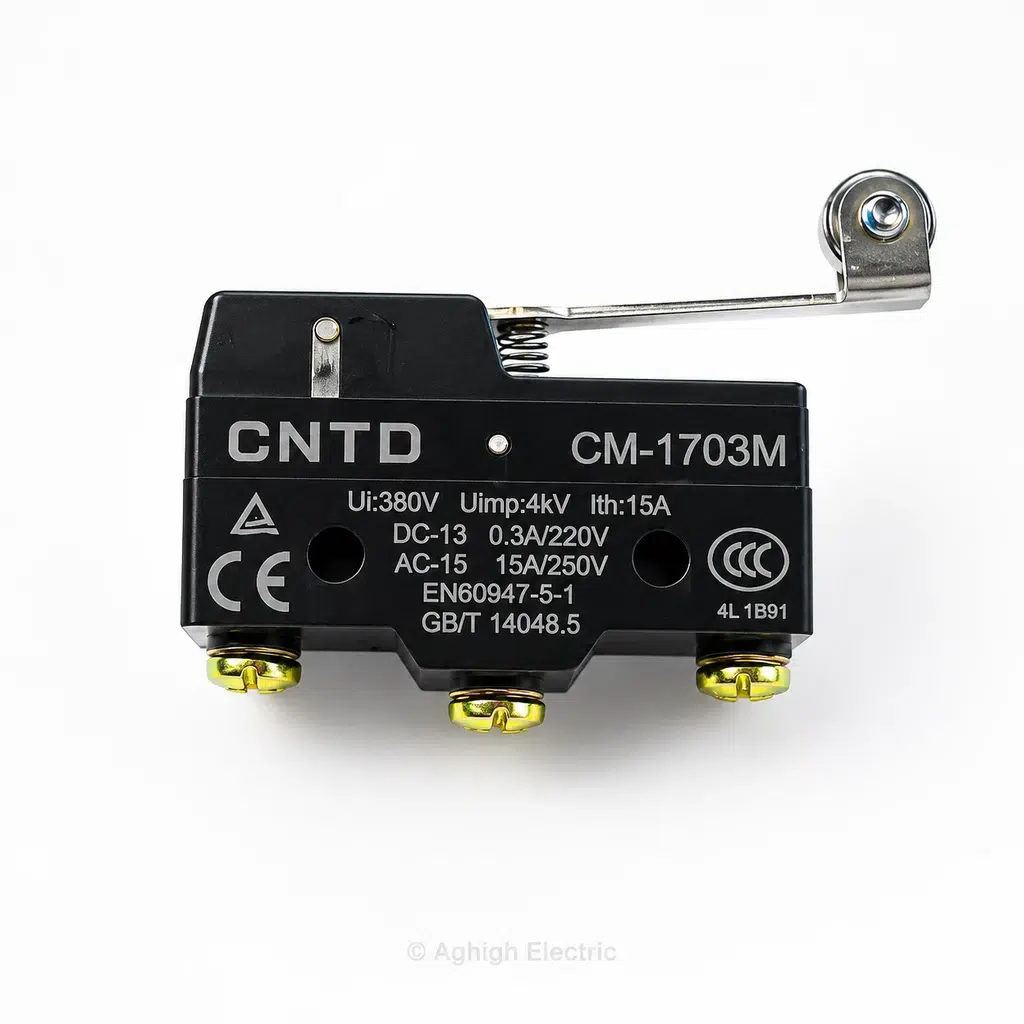

میکروسوئیچ اهرمی قرقره‌دار CNTD مدل CM-1703M

میکروسوئیچ اهرم‌دار CNTD مدل CM-1703M،

گزینه‌ای تخصصی برای کنترل دقیق کورس حرکت در ماشین‌آلات صنعتی است. این مدل با دارا بودن بازوی اهرمی بلند مجهز به قرقره فولادی، حساسیت مکانیکی بسیار بالایی داشته و برای تشخیص حضور قطعه در نوار نقاله‌ها، ماشین‌های CNC و درب‌های اتوماتیک، بدون وارد کردن فشار بیش از حد به قطعه متحرک، طراحی شده است. بدنه باکالیتی مستحکم و کنتاکت‌های نقره با طول عمر بالا (۱۵ آمپر)، عملکرد مطمئن این قطعه را در محیط‌های کارگاهی تضمین می‌کند.

راهنمای نصب سریع:

1. مکان‌یابی: سوئیچ را روی براکت ثابت دستگاه نصب کنید. اهرم را طوری تنظیم کنید که با اولین نقطه برخورد جسم متحرک، قرقره حرکت کرده و پین داخلی را فشار دهد.
2. سیم‌بندی:

• ورودی: سیم فاز فرمان را به پیچ COM (پایه وسط) متصل کنید.
• خروجی مدار بسته (NC): برای مواردی که سوئیچ باید با برخورد جسم، مدار را “قطع” کند.
• خروجی مدار باز (NO): برای مواردی که سوئیچ باید با برخورد جسم، مدار را “وصل” کند (مانند سنسور شمارنده).

3. نکته نصب: از سفت کردن بیش از حد پیچ‌های نگهدارنده بدنه روی سطوح غیرتراز خودداری کنید تا از ترک خوردن احتمالی بدنه باکالیتی جلوگیری شود.
