لیمیت سوئیچ فشاری اهرم قرقره دار CNTD مدل CSA-021T تیپ 1NO+1NC ضدآب

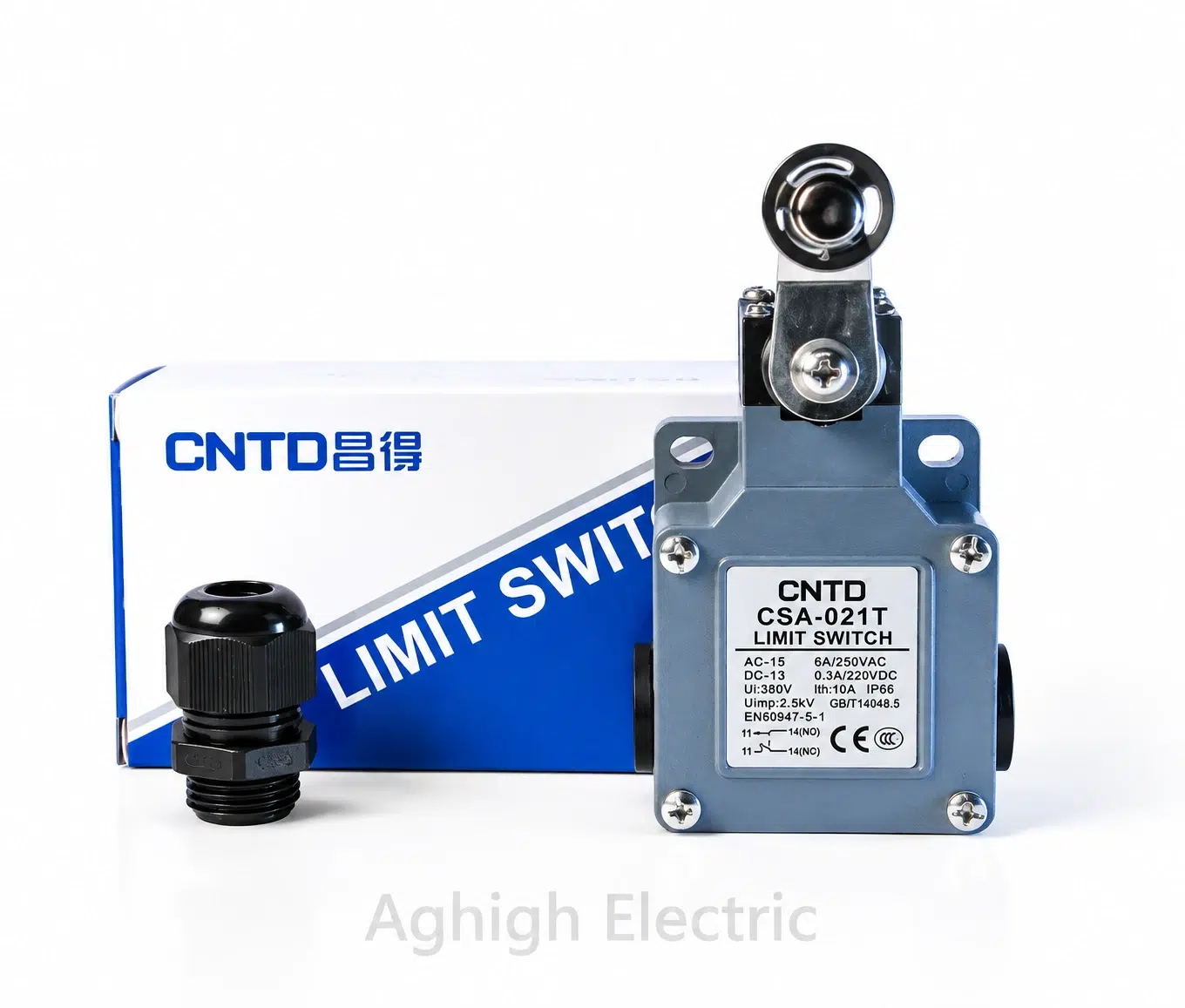

لیمیت سوئیچ (میکروسوئیچ صنعتی) CNTD مدل CSA-021T یکی از دقیق‌ترین تجهیزات الکترومکانیکی جهت کنترل کورس حرکتی، فرمان توقف اضطراری و تعیین موقعیت قطعات متحرک در ماشین‌آلات صنعتی، خطوط مونتاژ، آسانسورها و بالابرهاست. ویژگی بارز مدل CSA-021T استفاده از عملگر اهرمی قرقره‌دار عمودی/مستقیم (Roller Lever Type) با قرقره فلزی است که حرکت‌های خطی و برخوردهای مماسی با زاویه‌های مختلف را با کمترین اصطکاک دریافت و سوئیچینگ را با دقت بسیار بالا انجام می‌دهد.

این میکروسوئیچ دارای بدنه صنعتی تقویت‌شده با درجه حفاظت IP66 است که نفوذ آب، روغن، گردوغبار و رطوبت را غیرممکن می‌سازد. در بخش الکتریکی، کنتاکت‌های سوئیچ به صورت ضربه‌ای سریع (Snap Action) با چیدمان 1NO + 1NC تعبیه شده‌اند که توانایی تحمل جریان نامی پیوسته ۱۰ آمپر (Ith: 10A) و ولتاژ عایقی ۳۸۰ ولت را دارند. بسته‌بندی این کالا شامل یک عدد گلند استاندارد PG13.5 جهت ورود استاندارد کابل و حفظ آب‌بندی کامل محفظه اتصالات می‌باشد.

راهنمای نصب و سیم‌بندی (Installation & Wiring Guide)

1. نصب و تثبیت فیزیکی:
   • بدنه لیمیت سوئیچ را با دو عدد پیچ مناسب از سوراخ‌های تعبیه‌شده در گوشه‌های بالایی و پایینی روی اسکلت دستگاه نصب و تراز کنید.
   • مسیر عبور بادامک (Cam) متحرک را به گونه‌ای تنظیم کنید که قرقره فلزی را به نرمی بچرخاند و فشار بیش از اندازه مجاز کورس به محور وارد نکند.
2. سیم‌کشی ترمینال‌های فرمان:
   • چهار عدد پیچ درب جلویی بدنه را باز کنید تا محفظه میکروسوئیچ در دسترس قرار گیرد.
   • مدار استپ و قطع ایمنی (NC): سیم‌های مدار سری استپ یا قطع اضطراری را به ترمینال نرمال بسته متصل کنید تا به محض لمس بادامک، مدار بلافاصله قطع گردد.
   • مدار استارت یا ورودی دیجیتال PLC (NO): سیم‌های ارسال سیگنال موقعیت یا استارت خودکار را به ترمینال نرمال باز متصل نمایید.
3. آب‌بندی و مونتاژ نهایی:
   • کابل برق/فرمان را از داخل گلند PG13.5 عبور داده، گلند را به بدنه سوئیچ پیچ کنید و مهره آب‌بندی را دور کابل محکم نمایید.
   • واشر لاستیکی دور درب قاب را بررسی کنید و پیچ‌های درب را به صورت متقارن سفت کنید تا درجه حفاظت IP66 کاملاً حفظ شود.
