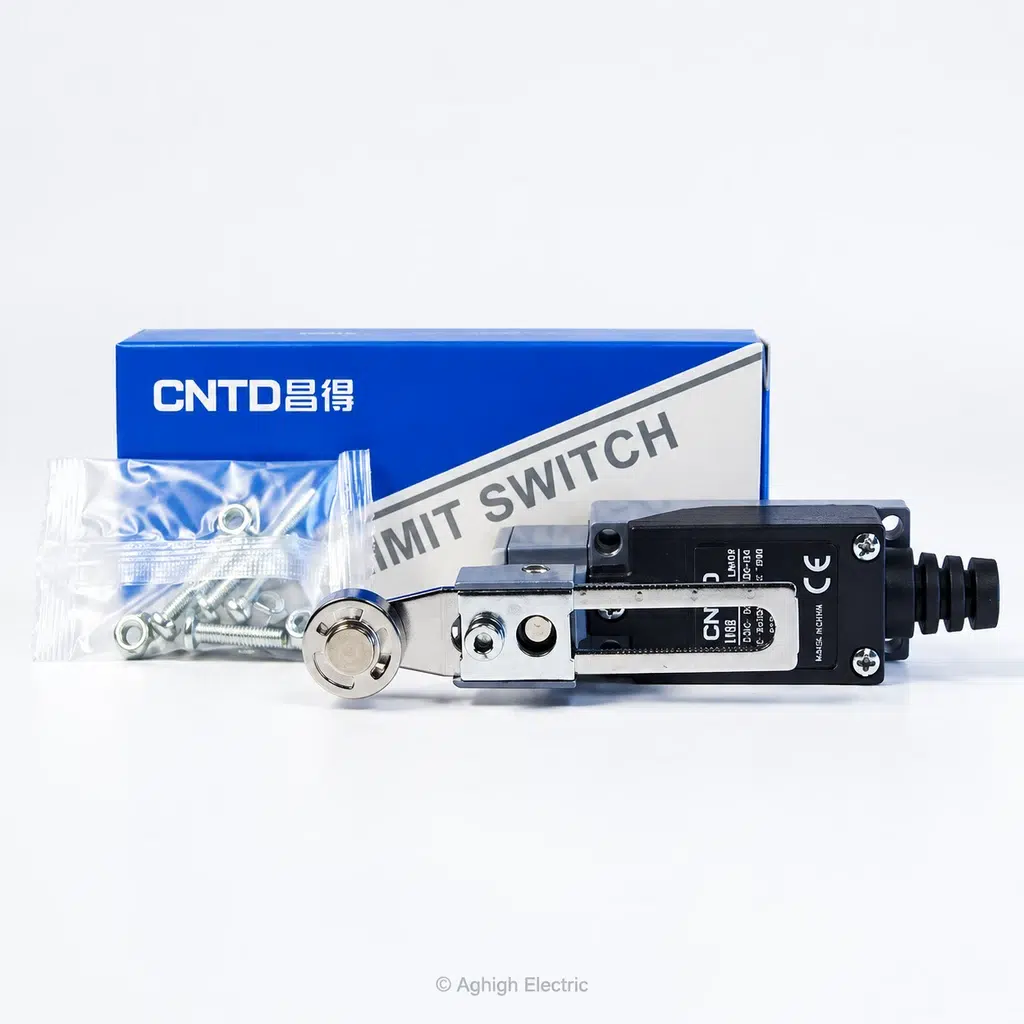

میکروسوئیچ (لیمیت سوئیچ) بازویی قابل تنظیم قرقره‌دار CNTD مدل TZ-8108

لیمیت سوئیچ اهرمی قابل تنظیم (رگلاژی) CNTD مدل TZ-8108

یکی از کاربردی‌ترین تجهیزات فرمان و کنترل صنعتی است که برای محدود کردن کورس حرکت مکانیسم‌ها، تشخیص موقعیت و ایمنی در خطوط تولید، آسانسورها و ماشین‌آلات به کار می‌رود. ویژگی بارز این مدل، بازوی اهرمی بلند و قابل تنظیم (Slot-adjustable) است که به نصاب اجازه می‌دهد طول بازو را متناسب با نیاز دقیق پروژه تنظیم کند. بدنه‌ی مستحکم آلومینیومی-پلیمری با استاندارد حفاظتی IP65، کنتاکت‌های دوبل (1NO + 1NC) با قابلیت اطمینان بالا و مکانیزم ضربه‌ای (Snap Action)، عملکردی بی‌نقص و طول عمر طولانی را در محیط‌های صنعتی سنگین تضمین می‌کند.

راهنمای خلاصه و کاربردی نحوه نصب

1. نصب مکانیکی:لیمیت سوئیچ را با استفاده از سوراخ‌های بدنه‌ی فلزی و پیچ‌های همراه روی سطح تراز دستگاه یا براکت ثابت محکم کنید. پیچ آلن روی بازوی اهرم را کمی شل کنید تا طول اهرم را بر اساس زاویه برخورد قطعه متحرک تنظیم کرده و سپس آن را محکم ببندید.
2. سیم‌بندی الکتریکی (Wiring):پیچ‌های درب پشتی را باز کرده و کابل فرمان را از طریق گلند وارد کنید:
   • پایه‌های مشترک (COM): اتصال سیم فاز ورودی فرمان.
   • پایه‌های ۱۱ و ۱۲ (NC): جهت استفاده در مدارهای ایمنی، استپ اضطراری یا قطع حرکت نهایی.
   • پایه‌های ۱۳ و ۱۴ (NO): جهت استفاده در مدارهای شمارش، استارت یا ارسال سیگنال حضور قطعه.
3. آب‌بندی نهایی: پس از اتمام سیم‌بندی، واشر لاستیکی دور قاب را در شیار خود قرار داده و پیچ‌ها را به‌صورت ضربدری سفت کنید تا خاصیت ضدآب و ضدغبار (IP65) دستگاه حفظ شود.
