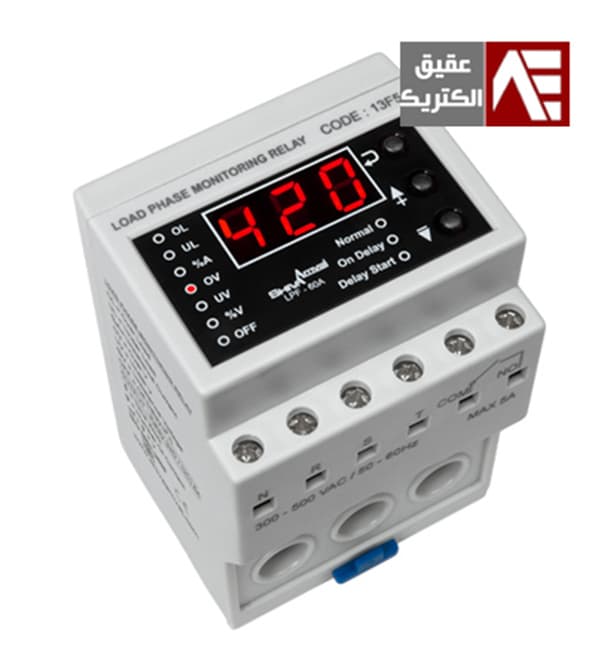

کنترل فاز بار شیوا امواج 60-1 آمپر (LPF-60A)

دستگاه کنترل فاز-بار با بهره گیری از تکنولوژی روز دنیا و با استفاده از سیستم میکروپروسسوری جهت کنترل بسیار دقیق اختلالات می باشد.

این اختلالات ناشی از قطع فاز، جابجایی فاز ، عدم تقارن فازها و جریان ،افزایش یا کاهش ولتاژ و افزایش یا کاهش جریان برای استفاده در کلیه مراکز صنعتی بدون نیازبه CTو در دومدل (۰٫۵- ۱۵A)و(۱-۶۰A)طراحی و ساخته شده است.

ویژگی های کنترل فاز-بار شیوا امواج
• حفاظت کامل دستگاه های سه فاز با استقاده از سیستم میکروپروسسوری
• کنترل جریان براسلس منحنی I2t
• اندازه گیری جریان بدون نیاز به CT و با عبور مستقیم کابل (حداکثر 25mm²)
• نمایش جریان، مقادیر تنظیمی و پیغام های خطا
• حفاظت در برابر
• افزایش، کاهش و عدم تقارن جریان ها
• افزایش، کاهش و عدم تقارن ولتاژها، قطع و عدم توالی فازها
• قابلیت نمایش
• ولتاژ
• مدت زمان فعال بودن دستگاه (عبور جریان)
• تعداد دفعات وصل و قطع جریان
• قابلیت فعال و غیر فعال کردن ریست اتوماتیک
• ۱۰ عدد نشانگر برای اعلام
• OL: افزایش جریان ( 0.5-15A),(1-60A)
• UL: کاهش جریان ( قابل تنظیم تا 1 واحد کمتر از OL)¹
• A%: عدم تقارن جریان ها (7-100%)
• Normal: وضعیت رله( چشمک زن: آماده برای Reset)
• On Delay: تأخیر در وصل یا تأخیر برایReset (0-240Sec)²
• Delay Start: زمان استارت اولیه (0-120Sec)
• OV: افزایش ولتاژ
• UV: کاهش ولتاژ
• V%: عدم تقارن ولتاژها
• OFF: تأخیر در قطع

1. یک واحد در مدل 15A برابر با 0.1A و در مدل 60A برابر با 1A می باشد. در صورت تنظیم عدد صفر برالی UL کاهش جریان غیر فعال می گردد.
2. زمان استارت اولیه زمانی است که پس از وصل رله و عبور جریان ، کاهش ولتاژ و افزایش جریان در نظر گرفته نمی شود.
