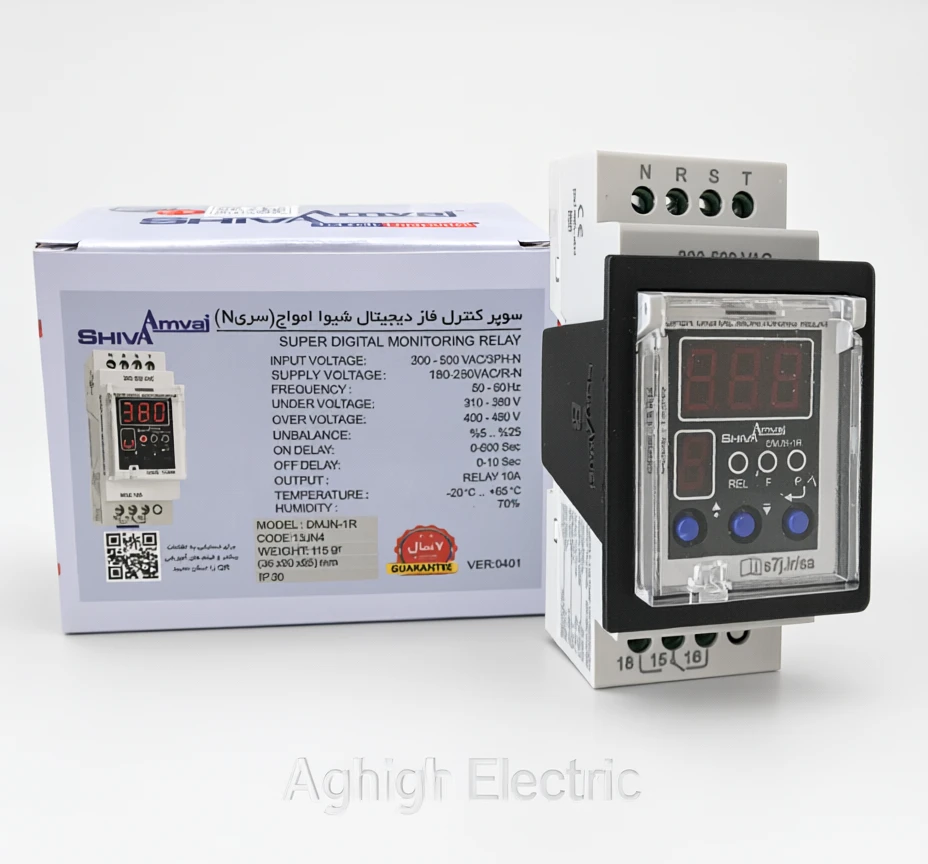

سوپر کنترل فاز دیجیتال سری N شیوا امواج DMJN-1R کد13JN4
۲۴.۶۲۰.۰۰۰ ریال
توضیحات تکمیلی
| وزن | 134 گرم |
|---|---|
| ابعاد | 9 × 5 × 7 سانتیمتر |
سوپر کنترل فاز دیجیتال سری N شیوا امواج مدل DMJN-1R (کد کالای 13JN4) یک رله حفاظتی میکروپروسسوری پیشرفته است که برای مراقبت کامل از تجهیزات سه‌فاز صنعتی، پمپ‌ها و الکتروموتورها در برابر انواع خطاهای ولتاژی و فازی طراحی شده است.
این مدل مجهز به نمایشگر دیجیتال سون‌سگمنتی جهت نمایش لحظه‌ای ولتاژ خط، کدهای خطا و تنظیم پارامترهاست. سوپر کنترل فاز شیوا امواج قادر است مدار را در برابر افزایش ولتاژ (Over Voltage)، کاهش ولتاژ (Under Voltage)، عدم تقارن فازها (Unbalance)، قطع فاز یا نول و جابجایی توالی فاز در سریع‌ترین زمان ممکن محافظت کند. همچنین با قابلیت تنظیم تاخیر در وصل و قطع، از عملکرد ناخواسته رله هنگام شوک‌های لحظه‌ای شبکه جلوگیری می‌نماید.
- 💳 امکان خرید اقساطی (اسنپ‌پی و دیجی‌پی)
- 🚀 ارسال سریع به سراسر کشور
- 🏬 فروشنده: عقیق الکتریک
- 🛡️ 7 روز ضمانت بازگشت کالا
سوپر کنترل فاز دیجیتال سری N شیوا امواج مدل DMJN-1R
(کد کالای 13JN4)
یک رله حفاظتی میکروپروسسوری پیشرفته است که برای مراقبت کامل از تجهیزات سه‌فاز صنعتی، پمپ‌ها و الکتروموتورها در برابر انواع خطاهای ولتاژی و فازی طراحی شده است.
این مدل مجهز به نمایشگر دیجیتال سون‌سگمنتی جهت نمایش لحظه‌ای ولتاژ خط، کدهای خطا و تنظیم پارامترهاست. سوپر کنترل فاز شیوا امواج قادر است مدار را در برابر افزایش ولتاژ (Over Voltage)، کاهش ولتاژ (Under Voltage)، عدم تقارن فازها (Unbalance)، قطع فاز یا نول و جابجایی توالی فاز در سریع‌ترین زمان ممکن محافظت کند. همچنین با قابلیت تنظیم تاخیر در وصل و قطع، از عملکرد ناخواسته رله هنگام شوک‌های لحظه‌ای شبکه جلوگیری می‌نماید.
راهنمای خلاصه نصب و سیم‌بندی سوپر کنترل فاز دیجیتال سری N شیوا امواج مدل DMJN-1R
- نصب فیزیکی: دستگاه را در موقعیت مناسب داخل تابلو برق روی ریل مینیاتوری ۳۵ میلی‌متری مهار کنید.
- سیم‌بندی ورودی ولتاژ (ترمینال‌های بالا):
- سه رشته سیم فاز اصلی را به ترتیب به ترمینال‌های R، S و T متصل نمایید.
- سیم نول شبکه را به ترمینال N وصل کنید (اتصال نول برای کارکرد صحیح مدار اندازه‌گیری الزامی است).
- سیم‌بندی مدار فرمان (ترمینال‌های پایین):
- ترمینال شماره ۱۵ ورودی مشترک (COM) رله فرمان است.
- ترمینال شماره ۱۸ کنتاکت در حالت عادی باز (NO) است که باید به بوبین کنتاکتور اصلی فرمان متصل شود.
- در صورت نیاز به اعلام خطا یا چراغ سیگنال هشدار، از کنتاکت در حالت عادی بسته (NC) شماره ۱۶ استفاده کنید.
- تنظیم و راه‌اندازی: پس از برقراری برق، ولتاژ شبکه روی نمایشگر ظاهر می‌شود. پارامترهای حد مجاز ولتاژ بالا/پایین، درصد عدم تقارن و زمان‌های تاخیر را متناسب با حساسیت بار به کمک کلیدهای فشاری پنل تنظیم کرده و کاور شیشه‌ای را ببندید.
مشخصات فنی سوپر کنترل فاز دیجیتال سری N شیوا امواج مدل DMJN-1R
| پارامتر فنی | مقدار و توضیحات |
|---|---|
| برند سازنده | شیوا امواج (Shiva Amvaj) |
| سری / مدل | سری N / مدل DMJN-1R |
| کد کالا | 13JN4 |
| ولتاژ ورودی (شبکه سه‌فاز) | ۳۰۰ الی ۵۰۰ ولت متناوب (300−500 VAC / 3PH-N300-500\text{ VAC / 3PH-N}) |
| ولتاژ تغذیه دستگاه | ۱۸۰ الی ۲۵۰ ولت متناوب (180−250 VAC / R-N180-250\text{ VAC / R-N}) |
| فرکانس نامی | ۵۰ تا ۶۰ هرتز |
| محدوده تنظیم کاهش ولتاژ (Under Voltage) | ۳۱۰ الی ۳۸۰ ولت |
| محدوده تنظیم افزایش ولتاژ (Over Voltage) | ۴۰۰ الی ۴۸۰ ولت |
| محدوده عدم تقارن فازها (Unbalance) | ۵٪ الی ۲۵٪ |
| تاخیر در وصل (On Delay) | ۰ الی ۶۰۰ ثانیه (قابل تنظیم) |
| تاخیر در قطع (Off Delay) | ۰ الی ۱۰ ثانیه (قابل تنظیم) |
| خروجی رله | ۱ رله کنتاکت باز/بسته با جریان نامی ۱۰ آمپر (10A10\text{A}) |
| دمای کاری | ۲۰- الی ۶۵+ درجه سانتی‌گراد |
| نوع نصب | ریلی تابلویی استاندارد (DIN Rail TH35) |
