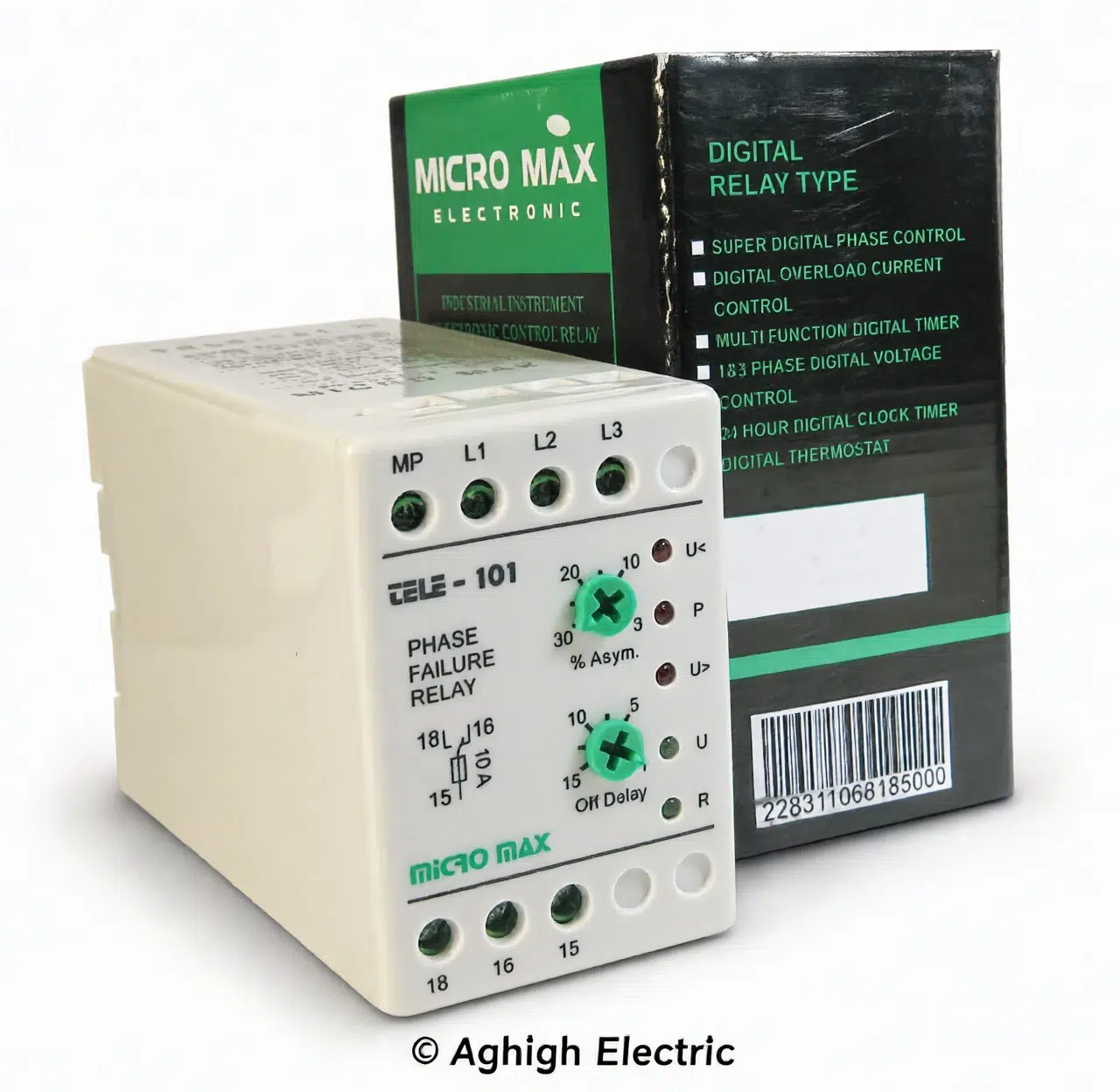

کنترل فاز تله میکرومکس TELE-101-x0330 محافظ هوشمند و دقیق ولتاژ و فاز شبکه

حفاظت جامع شبکه سه فاز در برابر نوسانات و خطاهای مرگبار

نوسانات شدید ولتاژ، قطع ناگهانی یکی از فازها یا عدم تقارن ولتاژ در شبکه سه فاز، از اصلی‌ترین دلایل سوختن سیم‌پیچ الکتروموتورها، کمپرسورها و تجهیزات گران‌قیمت صنعتی است. کنترل فاز تله ۱۰۱ میکرومکس با پردازش لحظه‌ای پارامترهای شبکه، به محض بروز کوچک‌ترین خطا در فازها یا ولتاژ، فرمان قطع فوری را صادر کرده و از خسارت‌های سنگین مالی جلوگیری می‌کند.

ویژگی‌ها و قابلیت‌های کلیدی دستگاه:

• پایش کامل خطاهای شبکه: تشخیص آنی قطع فاز (Phase Failure)، جابجایی فازها، افت ولتاژ شدید ($U<$)، افزایش ولتاژ ($U>$) و عدم تقارن ولتاژ فازها ($P$).
• ولوم تنظیم درصد عدم تقارن (% Asym): امکان تنظیم حساسیت دستگاه از ۳٪ تا ۳۰٪ متناسب با شرایط شبکه و نوع بار مصرفی.
• ولوم تنظیم زمان تأخیر قطع (Off Delay): قابل تنظیم از ۵ تا ۱۵ ثانیه جهت جلوگیری از تریپ‌های کاذب ناشی از نوسانات لحظه‌ای و گذرا.
• نشانگرهای نوری پیشرفته (LED Status Panel):
  • $U<$: هشدار افت ولتاژ
  • $P$: هشدار خطا یا عدم تقارن فازها
  • $U>$: هشدار افزایش ولتاژ
  • $U$: نشانگر حضور ولتاژ شبکه (Green)
  • $R$: نشانگر وضعیت رله خروجی (Relay Active)
• کنتاکت خروجی قدرتمند: مجهز به کنتاکت تبدیل (Changeover) با جریان‌دهی استاندارد مناسب برای سری کردن با مدار فرمان کنتاکتورها.

کاربردهای اصلی:

• تابلوهای برق اصلی و توزیع کارخانجات و کارگاه‌های صنعتی
• سیستم‌های تهویه مطبوع، چیلرها و هواسازهای تجاری
• پمپ‌های آب کشاورزی، چاه‌های عمیق و بوستر پمپ‌های آبرسانی
• آسانسورها، بالابرها و جرثقیل‌های سقفی
• تجهیزات حساس آزمایشگاهی و پزشکی سه فاز

جدول مشخصات فنی

راهنمای سیم‌بندی و نصب کاربردی

۱. سیم‌بندی ورودی شبکه (قدرت و تغذیه):

• فازهای شبکه سه فاز را به ترتیب به ترمینال‌های L1، L2 و L3 متصل کنید.
• در صورت نیاز به سیم‌بندی نول یا تغذیه داخلی دستگاه، ترمینال MP را طبق نقشه راهنمای چاپ‌شده روی بدنه متصل نمایید.

۲. سیم‌بندی مدار فرمان (خروجی رله):

• ترمینال ۱۵ (COM): فاز مدار فرمان تابلو را به این ترمینال وصل کنید.
• ترمینال ۱۶ (NC – نرمال بسته): این کنتاکت در حالت عادی (بدون خطا و برقراری شرایط نرمال) بسته است و باید به صورت سری در مسیر بوبین کنتاکتور اصلی تابلو (پایه A1 کنتاکتور) قرار بگیرد تا به محض بروز خطا، مدار را قطع کند.
• ترمینال ۱۸ (NO – نرمال باز): جهت اتصال به چراغ سیگنال اخطار خطای شبکه یا سیستم آلارم تابلو برق استفاده می‌شود.

۳. تنظیمات و راه‌اندازی اولیه:

1. ولوم درصد عدم تقارن (% Asym) را روی مقدار متعادل (معمولاً حدود ۱۰٪ تا ۱۵٪) قرار دهید.
2. ولوم زمان تأخیر قطع (Off Delay) را بسته به حساسیت تجهیزات خود تنظیم کنید (پیشنهاد استاندارد: حدود ۵ ثانیه برای جلوگیری از خطاهای ناشی از نوسانات لحظه‌ای کلیدزنی).
3. پس از برقراری تغذیه سه فاز، در صورت صحت ولتاژها و فازها، چراغ‌های سبز رنگ $U$ و $R$ روشن شده و کنتاکت خروجی وصل می‌شود. در صورت وقوع خطا، چراغ مربوطه ($U<,U>,P$) روشن شده و خروجی فورا قطع می‌گردد.
