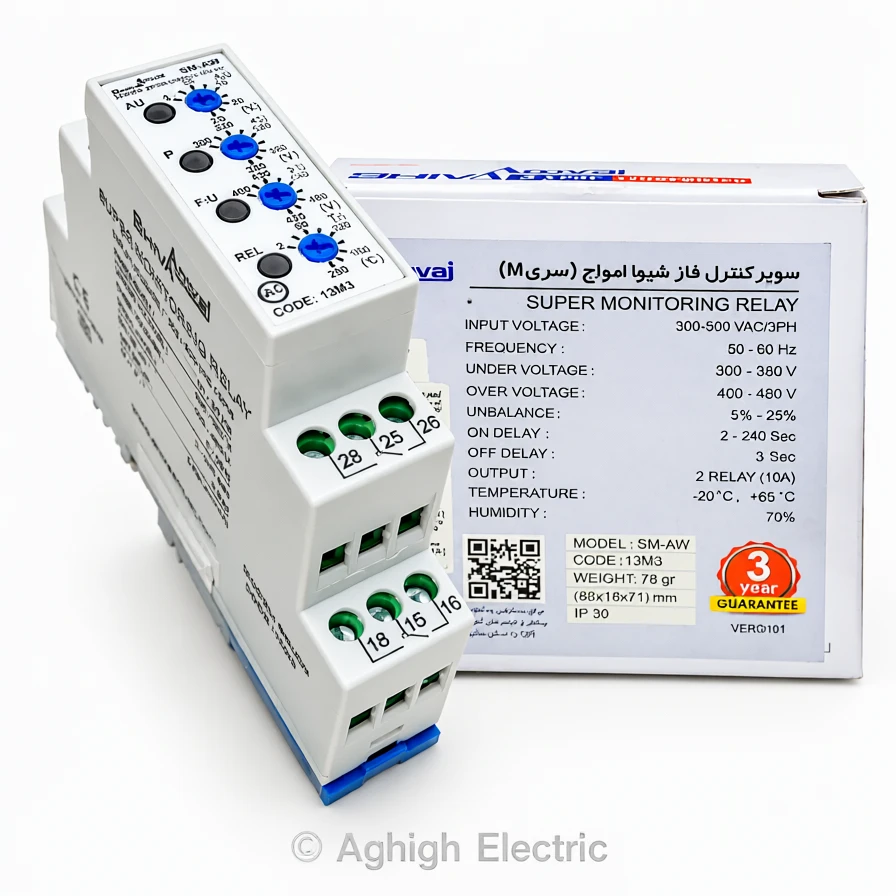

سوپر کنترل فاز سری M شیوا امواج SM-AW (کد 13M3)
۲۶.۴۵۰.۰۰۰ ریال
توضیحات تکمیلی
| وزن | 86 گرم |
|---|---|
| ابعاد | 9 × 2 × 7 سانتیمتر |
سوپر کنترل فاز سری M شیوا امواج مدل SM-AW (کد 13M3) نسخه فوق‌العاده باریک و ماژولار (Slim Design) از رله‌های حفاظتی شیوا امواج است که تنها ۱ ماژول (عرض ۱۸ میلی‌متر) از ریل مینیاتوری تابلو برق را اشغال می‌کند. این دستگاه بر خلاف کنترل‌فازهای سنتی، مجهز به ۲ خروجی رله مجزا (۱۰ آمپر) است که انعطاف بی‌نظیری در طراحی مدارهای فرمان و سیستم‌های مانیتورینگ خطا فراهم می‌آورد.
با بهره‌گیری از پتانسیومترهای دقیق تعبیه‌شده روی پنل، کاربر می‌تواند حد کاهش ولتاژ (300−380V300-380\text{V})، افزایش ولتاژ (400−480V400-480\text{V})، درصد عدم تقارن فازها (5%−25%5\%-25\%) و زمان تاخیر در وصل (2−240 Sec2-240\text{ Sec}) را به دلخواه کالیبره کند. نشانگرهای وضعیت LED دستگاه (نظیر فازها، خطا و وصل رله) امکان عیب‌یابی سریع و مانیتورینگ وضعیت شبکه را فراهم می‌کنند.
- 💳 امکان خرید اقساطی (اسنپ‌پی و دیجی‌پی)
- 🚀 ارسال سریع به سراسر کشور
- 🏬 فروشنده: عقیق الکتریک
- 🛡️ 7 روز ضمانت بازگشت کالا
سوپر کنترل فاز سری M شیوا امواج مدل SM-AW
(کد 13M3)
نسخه فوق‌العاده باریک و ماژولار (Slim Design) از رله‌های حفاظتی شیوا امواج است که تنها ۱ ماژول (عرض ۱۸ میلی‌متر) از ریل مینیاتوری تابلو برق را اشغال می‌کند. این دستگاه بر خلاف کنترل‌فازهای سنتی، مجهز به ۲ خروجی رله مجزا (۱۰ آمپر) است که انعطاف بی‌نظیری در طراحی مدارهای فرمان و سیستم‌های مانیتورینگ خطا فراهم می‌آورد.
با بهره‌گیری از پتانسیومترهای دقیق تعبیه‌شده روی پنل، کاربر می‌تواند حد کاهش ولتاژ (300−380V300-380\text{V})، افزایش ولتاژ (400−480V400-480\text{V})، درصد عدم تقارن فازها (5%−25%5\%-25\%) و زمان تاخیر در وصل (2−240 Sec2-240\text{ Sec}) را به دلخواه کالیبره کند. نشانگرهای وضعیت LED دستگاه (نظیر فازها، خطا و وصل رله) امکان عیب‌یابی سریع و مانیتورینگ وضعیت شبکه را فراهم می‌کنند.
راهنمای خلاصه نصب و سیم‌بندی سوپر کنترل فاز سری M شیوا امواج مدل SM-AW
- نصب فیزیکی: دستگاه را روی ریل مینیاتوری ۳۵ میلی‌متری (DIN-Rail) داخل تابلو برق در مدار تغذیه تجهیزات جا بزنید.
- سیم‌بندی ورودی ولتاژ سه‌فاز:
- سه فاز ورودی تابلو (R,S,TR, S, T) را به ترمینال‌های ورودی تغذیه دستگاه وصل کنید (این مدل بدون نیاز به نول کار می‌کند).
- سیم‌بندی خروجی رله‌ها (فرمان):
- رله اول: ترمینال ۱۵ مشترک (COM)، ترمینال ۱۸ کنتاکت باز (NO برای بوبین کنتاکتور) و ترمینال ۱۶ کنتاکت بسته (NC برای آلارم خطا).
- رله دوم: ترمینال ۲۵ مشترک (COM)، ترمینال ۲۸ کنتاکت باز (NO) و ترمینال ۲۶ کنتاکت بسته (NC).
- تنظیم پتانسیومترها: ولوم‌های ولتاژ بالا، پایین، عدم تقارن و تایمر وصل را متناسب با حساسیت مصرف‌کننده تنظیم نمایید؛ پس از پایداری ولتاژ شبکه و سپری شدن زمان تاخیر، رله‌ها وصل شده و LED وضعیت REL روشن خواهد شد.
مشخصات فنی سوپر کنترل فاز سری M شیوا امواج مدل SM-AW
| مشخصه فنی | مقدار و ویژگی |
|---|---|
| برند / سازنده | شیوا امواج (Shiva Amvaj) |
| سری / مدل | سری M (ماژولار باریک) / مدل SM-AW |
| کد اختصاصی کالا | 13M3 |
| ولتاژ ورودی شبکه | ۳۰۰ الی ۵۰۰ ولت متناوب (300−500 VAC / 3PH300-500\text{ VAC / 3PH}) |
| فرکانس شبکه | ۵۰ الی ۶۰ هرتز |
| تنظیم کاهش ولتاژ (Under Voltage) | ۳۰۰ الی ۳۸۰ ولت متناوب |
| تنظیم افزایش ولتاژ (Over Voltage) | ۴۰۰ الی ۴۸۰ ولت متناوب |
| تنظیم عدم تقارن (Unbalance) | ۵ درصد الی ۲۵ درصد |
| تاخیر در وصل (On Delay) | ۲ الی ۲۴۰ ثانیه (قابل تنظیم) |
| تاخیر در قطع (Off Delay) | ۳ ثانیه ثابت |
| تعداد و نوع خروجی | ۲ رله مجزا (2 Relay) با جریان نامی ۱۰ آمپر (10A10\text{A}) |
| ابعاد فیزیکی | 88×18×7188 \times 18 \times 71 میلی‌متر (اشغال ۱ اسلات استاندارد) |
| وزن خالص | ۷۸ گرم |
| درجه حفاظت بدنه | IP30 |
| گارانتی | ۳ سال ضمانت تعویض رسمی شیوا امواج |
