کنتاکتور شوان 95 آمپر CJX۲-D95۱۱
۱۳۱.۰۰۰.۰۰۰ ریال
توضیحات تکمیلی
| وزن | 1480 گرم |
|---|---|
| ابعاد | 13 × 9 × 13 سانتیمتر |

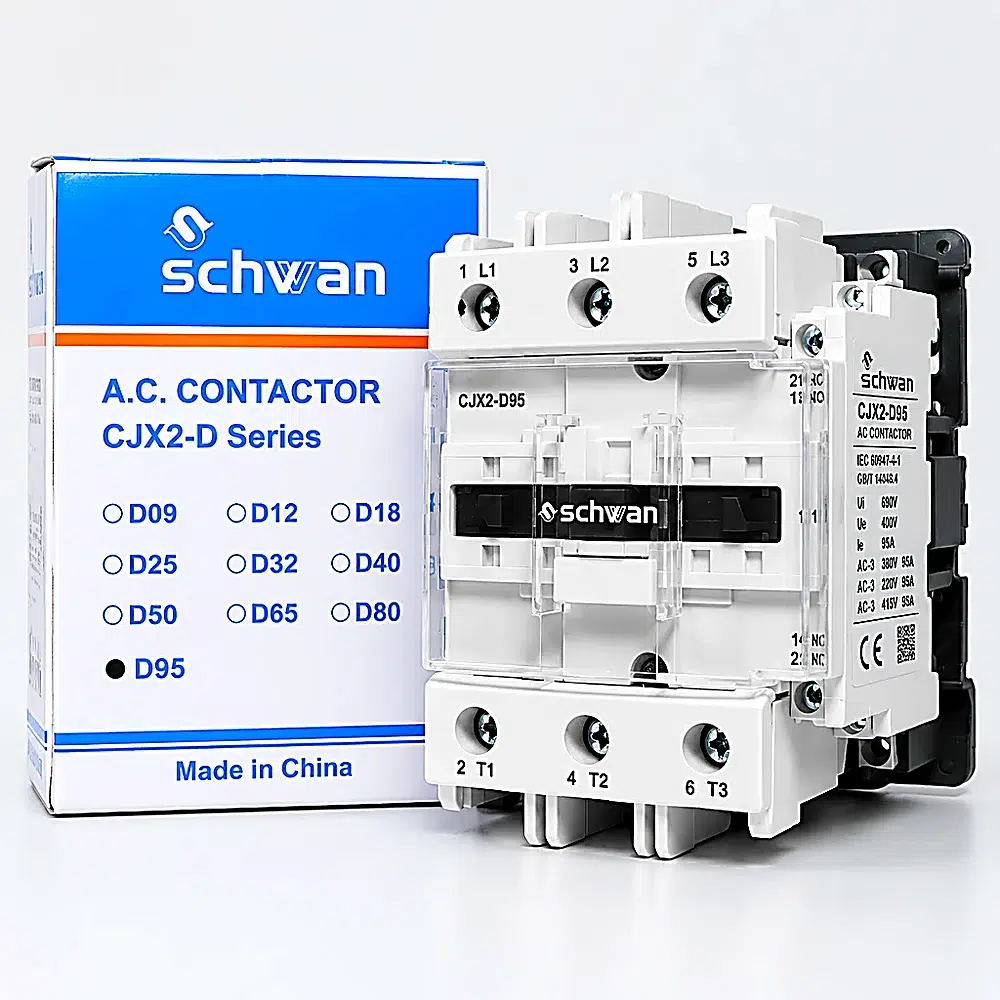

کنتاکتور ۹۵ آمپر پارس شوان (Schwan Electric) مدل CJX2-D9511، بالاترین توان و قدرتمندترین رده در میان کنتاکتورهای تابلویی سری CJX2-D است. این کنتاکتور برای کنترل و کلیدزنی مداوم الکتروموتورهای سه‌فاز آسنکرون تا توان ۴۵ کیلووات (۶۰ اسب بخار در ولتاژ ۳۸۰/۴۰۰ ولت – رده AC-3) و سوئیچینگ بارهای پیوسته اهمی تا ۱۲۵ آمپر (رده AC-1) طراحی شده است. برخورداری از پلاتین‌های آلیاژ نقره تقویت‌شده در برابر خال‌زدگی و جوش‌خوردگی، اتاقک‌های جرقه‌گیر پهن و ایمن (Arc Chute)، ترمینال‌های باکسی مقاوم جهت کابل‌کشی تا سایز ۵۰ میلی‌متر مربع، شاسی فلزی فولادی بسیار مستحکم و کنتاکت‌های کمکی فرمان داخلی 1NO (نرمال باز) + 1NC (نرمال بسته)، عملکردی بی‌نقص و طول عمر مکانیکی/الکتریکی بالایی را برای سخت‌ترین کاربردهای صنعتی فراهم می‌سازد.
- 💳 امکان خرید اقساطی (اسنپ‌پی و دیجی‌پی)
- 🚀 ارسال سریع به سراسر کشور
- 🏬 فروشنده: عقیق الکتریک
- 🛡️ 7 روز ضمانت بازگشت کالا
چرا کنتاکتور ۹۵ آمپر شوان مدل CJX2-D9511؟
در تأسیسات عظیم صنعتی، خطوط خردایش معادن، پمپ‌های شناور فشارقوی کشاورزی و چیلرهای برودتی با ظرفیت بالا، موتورهای ۴۵ کیلووات (۶۰ اسب بخار) کار می‌کنند که لحظه استارت آن‌ها با جریان‌های هجومی فراتر از ۳۰۰ آمپر همراه است. در این کلاس قدرتی، هرگونه نقص در پلاتین‌ها یا ضعف مکش بوبین باعث ایجاد قوس الکتریکی شدید و ذوب شدن کنتاکت‌ها خواهد شد. کنتاکتور ۹۵ آمپر شوان مدل CJX2-D9511 با تکیه بر هسته مغناطیسی لمینیت‌شده با راندمان بالا، فنرهای ارتجاعی فوق‌العاده قوی و پلاتین‌های ضخیم آلیاژ نقره، تضمین‌کننده سوئیچینگ سریع، خنک و مطمئن در طولانی‌مدت است.
طراحی بدنه این محصول از باکالیت نسوز فشرده با عایق‌بندی کلاس بالا و شاسی فلزی تقویت‌شده در قسمت پشتی تشکیل شده است. این شاسی فلزی مانع از تاب برداشتن ساختار کنتاکتور هنگام گشتاور بستن کابل‌های بسیار قطور شده و هم‌زمان گرمای ناشی از عملکرد مداوم بوبین را دفع می‌کند. تیغه‌های کمکی تعبیه‌شده ۱NO + ۱NC نیز کلیه نیازهای طراح تابلو را برای مدار خودنگهدارنده و قفل متقابل (Interlock) تأمین می‌نمایند.
ویژگی‌ها و مزایای برجسته:
- حداکثر توان رده CJX2 (Ie=95AI_e = 95A): راه‌اندازی و کنترل بار سنگین موتورهای ۴۵ کیلووات (۶۰ اسب بخار) در شبکه ۳۸۰/۴۰۰ ولت.
- جریان حرارتی پیوسته ۱۲۵ آمپر (Ith=125AI_{th} = 125A): ایده‌آل برای کلیدزنی بارهای حرارتی کوره، تابلوهای اصلی چنج‌اور اتوماتیک ژنراتور و باس‌بارهای فرعی.
- ترمینال‌های پیچی باکسی دوبل: گیرایی کامل کابل‌های برق افشان و مفتولی تا سایز ۵۰ میلی‌متر مربع با پوشش استاندارد محافظ انگشت (IP20).
- شاسی پشتی تمام‌فلزی ضد ضربه: مهار کامل ارتعاشات مکانیکی حاصل از ضربات وصل هسته و ثبات نصب روی سینی مونتاژ.
- کنتاکت‌های کمکی مستقل (1NO + 1NC): دارای تیغه باز (13-14) و بسته (21-22) بر روی بدنه بدون نیاز به هزینه اضافه برای ماژول کنتاکت کمکی.
- مقاومت عایقی عالی: ولتاژ عایق‌بندی نامی ۶۹۰ ولت (UiU_i) با مقاومت در برابر اضافه ولتاژهای ناگهانی و شوک‌های سوییچینگ شبکه تا ۸ کیلوولت (UimpU_{imp}).
کاربردهای اصلی:
- راه‌اندازی الکتروموتورهای سنگین سه‌فاز ۴۵ کیلووات (۶۰ اسب بخار) به صورت تک‌ضرب (DOL) یا در تابلوهای ستاره-مثلث برای موتورهای تا ۹۰ اسب بخار
- پمپ‌های عمیق چاه‌های کشاورزی، ایستگاه‌های عظیم پمپاژ آب و فاضلاب و ایستگاه‌های بوسترپمپ
- آسیاب‌های صنعتی، سنگ‌شکن‌ها و خردکن‌های خطوط سنگ و سیمان
- کمپرسورهای اسکرو بزرگ هوا، اکسترودرهای پلاستیک و پرس‌های هیدرولیک صنعتی سنگین
- سیستم‌های تهویه و برودت مرکزی، چیلرهای جذبی و تراکمی کارخانجات
- تابلوهای چنج‌اور اتوماتیک برق شهر و ژنراتور (ATS) تا رده جریانی ۱۲۵ آمپر اهمی
جدول مشخصات فنی
| مشخصه فنی | توضیحات / مقدار |
|---|---|
| نام محصول | کنتاکتور سه فاز مغناطیسی صنعتی (A.C. Contactor) |
| برند سازنده | شوان الکتریک (Schwan Electric) |
| کد فنی و مدل | CJX2-D9511 (سری CJX2-D) |
| کشور سازنده | چین (Made in China) – گرید سنگین صنعتی |
| جریان نامی کاری (IeI_e) در رده AC-3 | ۹۵ آمپر (95A در ولتاژ 380V/400V/415V) |
| جریان حرارتی نامی پیوسته (IthI_{th}) | ۱۲۵ آمپر (125A در رده بارهای مقاومتی AC-1) |
| توان نامی الکتروموتور (در شبکه 400V) | ۴۵ کیلووات (حدود ۶۰ اسب بخار) |
| توان نامی الکتروموتور (در شبکه 220V) | ۲۵ کیلووات (حدود ۳۴ اسب بخار) |
| توان نامی در ولتاژ 660/690V | ۴۵ کیلووات (60HP) |
| ولتاژ عایق‌بندی نامی (UiU_i) | ۶۹۰ ولت |
| ولتاژ ضربه‌ای نامی (UimpU_{imp}) | ۸ کیلوولت (8kV) |
| ولتاژ بوبین تحریک | ۲۲۰ ولت متناوب (220/230V AC – 50/60Hz) |
| تعداد پل‌های اصلی قدرت | ۳ پل قدرت (ورودی‌ها 1L1, 3L2, 5L3 و خروجی‌ها 2T1, 4T2, 6T3) |
| کنتاکت‌های کمکی فرمان داخلی | ۱ عدد باز + ۱ عدد بسته (1NO + 1NC) |
| سایز سیم و کابل مجاز | ۲۵ تا ۵۰ میلی‌متر مربع |
| گشتاور سفت کردن پیچ‌های قدرت | ۵.۰ تا ۶.۰ نیوتن‌متر |
| روش نصب | پیچ شدن مستقیم روی سینی تابلو (روش استاندارد) یا ریل مینیاتوری ۳۵ میلی‌متری |
| استانداردهای بین‌المللی | IEC 60947-4-1, GB/T 14048.4, CE, ISO 9001 |
راهنمای سیم‌بندی و نصب کاربردی
- نصب مکانیکی در تابلو:
- کنتاکتور ۹۵ آمپر دارای ابعاد فیزیکی بزرگ و وزن قابل توجهی است. ضربه وصل هسته در این کنتاکتور قوی است؛ بنابراین حتماً هر ۴ سوراخ شاسی فلزی پشت دستگاه را مستقیماً با پیچ و مهره یا پیچ خودکار M5/M6 روی سینی مونتاژ تابلو محکم کنید. در صورت استفاده از ریل، حتماً از ریل ضخیم با بست‌های انتهایی فلزی قفل‌کننده در دو طرف استفاده نمایید.
- سیم‌کشی مدار قدرت (ورودی سه فاز و خروجی موتور):
- ورودی برق سه فاز شبکه:
- فاز اول به ترمینال 1 L1
- فاز دوم به ترمینال 3 L2
- فاز سوم به ترمینال 5 L3
- خروجی به سمت بار (یا ورودی رله حرارتی بی‌متال):
- خروجی فاز اول به ترمینال 2 T1
- خروجی فاز دوم به ترمینال 4 T2
- خروجی فاز سوم به ترمینال 6 T3
- سیم‌کشی مدار فرمان (تغذیه بوبین A1 و A2):
- سیم نول مستقیماً به ترمینال بوبین A2 وصل می‌شود.
- سیم فاز مدار فرمان از فیوز کنترل، کنتاکت بسته بی‌متال (NC: 95-96) و شستی استپ عبور کرده، سپس به شستی استارت و نهایتاً به ترمینال A1 متصل می‌گردد.
- سیم‌بندی کنتاکت‌های کمکی داخلی:
- ترمینال‌های 13 NO و 14 NO: به صورت موازی با شستی استارت جهت فعال نگه‌داشتن بوبین پس از رها شدن شستی (مدار خودنگهدارنده Latch) متصل می‌شوند.
- ترمینال‌های 21 NC و 22 NC: در مدارهای دو جهته (چپگرد-راستگرد) یا ستاره-مثلث جهت اینترلاک الکتریکی به کار می‌روند تا هرگز دو کنتاکتور هم‌زمان وارد مدار نشوند.
- نکات طلایی کابل‌کشی و ایمنی:
- برای موتورهای ۴۵ کیلووات از کابل مسی استاندارد با سطح مقطع حداقل ۳۵ یا ۵۰ میلی‌متر مربع استفاده کنید.
- از سرسیم‌ها و کابلشوهای مرغوب با پرس کابلشو شش‌گوش استفاده کنید و پیچ‌های باکسی را با گشتاور کامل (۵ تا ۶ نیوتن‌متر) آچارکشی کنید تا از داغ شدن ترمینال‌ها در زیر بارهای مداوم سنگین جلوگیری شود.
