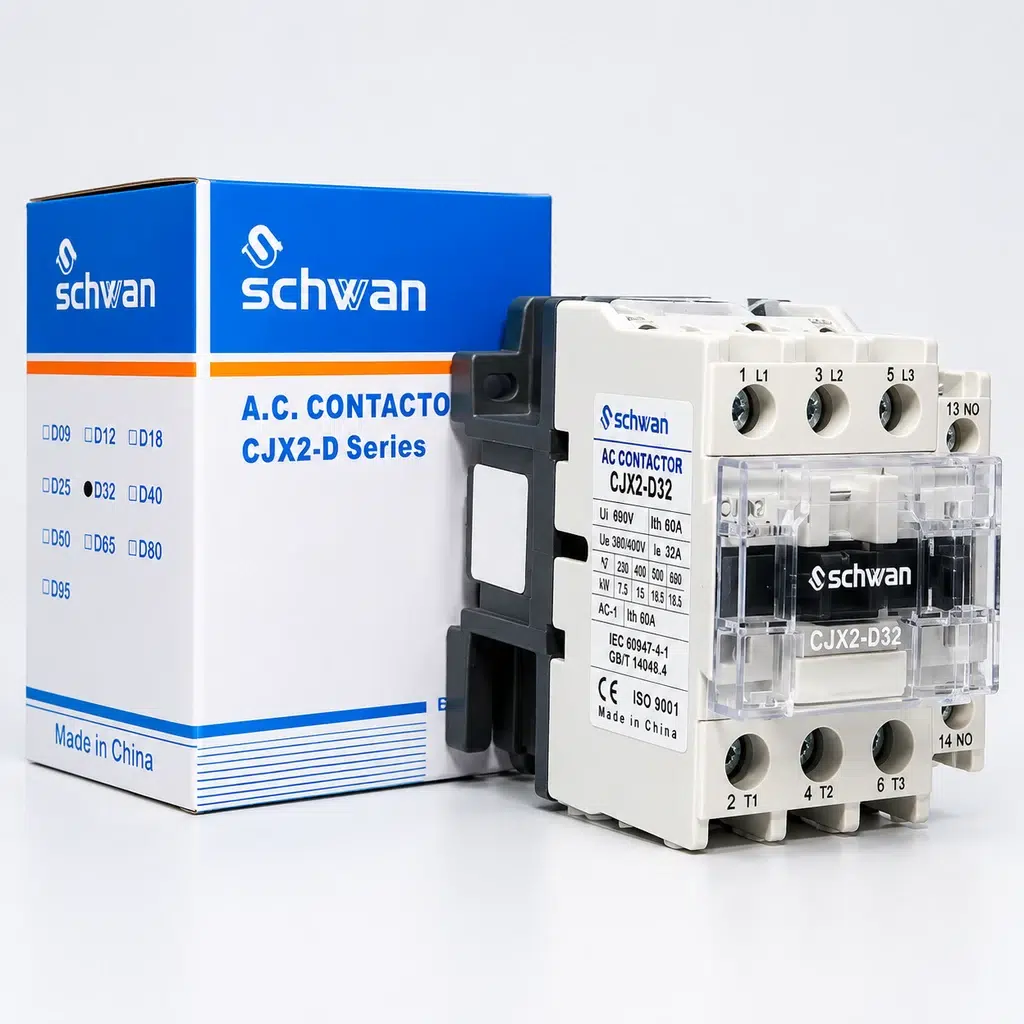

کنتاکتور شوان 32 آمپر CJX۲-D32۱۰
۴۶.۰۰۰.۰۰۰ ریال
توضیحات تکمیلی
| وزن | 560 گرم |
|---|---|
| ابعاد | 9 × 6 × 10 سانتیمتر |
کنتاکتور ۳۲ آمپر پارس شوان (Schwan Electric) مدل CJX2-D3210، از قدرتمندترین و پرفروش‌ترین کنتاکتورهای صنعتی رده تابلویی برای راه‌اندازی و حفاظت الکتروموتورهای سه‌فاز القایی تا توان ۱۵ کیلووات (۲۰ اسب بخار در ولتاژ ۴۰۰ ولت – رده AC-3) و کنترل مدارهای بارهای اهمی سنگین، هیترها و کوره‌ها تا جریان حرارتی ۶۰ آمپر (رده AC-1) محسوب می‌شود. این کنتاکتور با تجهیز به تیغه کمکی تعبیه‌شده ۱NO (نرمال باز) در ترمینال‌های ۱۳ و ۱۴، بوبین استاندارد ۲۲۰ ولت متناوب، محفظه جرقه‌گیر استاندارد و پلاتین‌های آلیاژی ضد سایش، انتخابی ایده‌آل و مقرون‌به‌صرفه برای تابلوهای برق سنگین صنعتی و چاه‌های کشاورزی است.
- 💳 امکان خرید اقساطی (اسنپ‌پی و دیجی‌پی)
- 🚀 ارسال سریع به سراسر کشور
- 🏬 فروشنده: عقیق الکتریک
- 🛡️ 7 روز ضمانت بازگشت کالا
چرا کنتاکتور ۳۲ آمپر شوان مدل CJX2-D3210؟
در خطوط تولید صنعتی، پمپ‌های کشاورزی پرقدرت و کارگاه‌هایی با بارهای استارت سنگین، الکتروموتورهای ۱۱ تا ۱۵ کیلووات (۱۵ تا ۲۰ اسب بخار) حضور چشمگیری دارند. انتخاب کنتاکتور ۳۲ آمپر شوان مدل CJX2-D3210 تضمین می‌کند که جریان هجومی اولیه موتور و قطع زیر بار، سبب جوش خوردن پلاتین‌ها یا افت عملکرد نگردد. ظرفیت جریان حرارتی این مدل به ۶۰ آمپر (AC-1) افزایش یافته که حاشیه اطمینان بالایی برای تابلوهای توزیع و بانک‌های خازنی فراهم می‌آورد.
این محصول بر پایه پلتفرم استاندارد و جهانی CJX2 ساخته شده است؛ به این معنی که از نظر جانمایی فیزیکی، پیچ‌های نصب، ترمینال‌ها و ادوات الحاقی (مانند انواع رله‌های حرارتی بی‌متال، کنتاکت‌های کمکی کمب و تایمرهای پنوماتیک) کاملاً با نمونه‌های اشنایدری سازگار بوده و بدون نیاز به دستکاری تابلو، تعویض یا نصب می‌شود.
ویژگی‌ها و مزایای برجسته:
- ظرفیت جریانی و توان بالا: هدایت پیوسته ۳۲ آمپر در رژیم کاری موتوری (AC-3) و تحمل جریان اهمی تا ۶۰ آمپر (AC-1) برای سیستم‌های حرارتی و روشنایی صنعتی.
- تیغه کمکی تعبیه‌شده (1NO): دارای ترمینال‌های داخلی 13NO و 14NO روی بدنه برای برقراری مدار خودنگهدارنده (Latch) فرمان بدون نیاز به افزودن قطعه کمکی مجزا.
- پلاتین‌های مستحکم با آلیاژ نقره بالا: مقاومت استثنایی در برابر ذوب‌شدگی و فرسایش ناشی از جرقه در قطع و وصل‌های پرشمار.
- ایمنی عایقی و ولتاژ ضربه (Ui=690VU_i = 690V و Uimp=6kVU_{imp} = 6kV): حفاظت مطمئن مدار در شرایط شوک‌های ولتاژی و صاعقه در شبکه‌های توزیع صنعتی.
- نصب سریع دوگانه: قابلیت نصب آسان روی ریل فلزی ۳۵ میلی‌متری (DIN Rail) و تعبیه سوراخ‌های مناسب جهت پیچ شدن به صفحه مونتاژ تابلو.
- بوبین تحریک ۲۲۰ ولت: عملکرد بی‌صدا، مطمئن و پایدار در بازه فرکانسی ۵۰/۶۰ هرتز برق سراسری ایران.
کاربردهای اصلی:
- راه‌اندازی الکتروموتورهای سه‌فاز تا توان ۱۵ کیلووات (۲۰ اسب بخار) به صورت تک‌ضرب (DOL) یا چپگرد-راستگرد
- بوسترپمپ‌های چندطبقه آبرسانی، ایستگاه‌های پمپاژ کشاورزی و شناورهای سنگین
- کمپرسورهای باد صنعتی فشار قوی، چکش‌های هیدرولیک و خطوط خردایش معادن
- تابلوهای چنج‌اور (Changeover) اتوماتیک ژنراتور و برق شبکه
- کنترل بانک‌های خازنی، هیترها و کوره‌های صنعتی با جریان تا ۶۰ آمپر
جدول مشخصات فنی
| مشخصه فنی | توضیحات / مقدار |
|---|---|
| نام محصول | کنتاکتور سه فاز مغناطیسی صنعتی (A.C. Contactor) |
| برند سازنده | شوان الکتریک (Schwan Electric) |
| کد فنی و مدل | CJX2-D3210 (سری CJX2-D) |
| کشور سازنده | چین (Made in China) – کیفیت استاندارد صنعتی |
| جریان نامی کاری (IeI_e) در رده AC-3 | ۳۲ آمپر (32A در ولتاژ 380V/400V) |
| جریان حرارتی نامی پیوسته (IthI_{th}) | ۶۰ آمپر (60A در رده بارهای مقاومتی AC-1) |
| توان نامی موتور (در شبکه 400V) | ۱۵ کیلووات (حدود ۲۰ اسب بخار) |
| توان نامی موتور (در شبکه 230V) | ۷.۵ کیلووات (10HP) |
| ولتاژ عایق‌بندی نامی (UiU_i) | ۶۹۰ ولت |
| ولتاژ ضربه‌ای نامی (UimpU_{imp}) | ۶ کیلوولت (6kV) |
| ولتاژ نامی بوبین تحریک | ۲۲۰ ولت متناوب (220V AC – 50/60Hz) |
| تعداد پل‌های اصلی قدرت | ۳ پل اصلی (ورودی‌های 1L1, 3L2, 5L3 و خروجی‌های 2T1, 4T2, 6T3) |
| کنتاکت کمکی فرمان داخلی | یک کنتاکت باز (1NO – ترمینال‌های 13 و 14) |
| سایز سیم و کابل مجاز | ۴ تا ۱۶ میلی‌متر مربع |
| گشتاور پیچ‌های قدرت | ۲.۵ تا ۳.۰ نیوتن‌متر |
| روش نصب | ریلی (DIN Rail 35mm) و پیچی روی سینی تابلو |
| استانداردهای بین‌المللی | IEC 60947-4-1, GB/T 14048.4, CE, ISO 9001 |
راهنمای سیم‌بندی و نصب کاربردی
- نصب مکانیکی:
- کنتاکتور را در جهت صحیح و عمودی روی ریل DIN ۳۵ میلی‌متری سوار کرده و ضامن نگهدارنده را در جای خود قفل نمایید، یا با دو پیچ مناسب به سینی تابلو پیچ کنید.
- سیم‌کشی مدار قدرت (ورودی سه فاز و خروجی موتور):
- ورودی ۳ فاز شبکه:
- فاز R به ترمینال 1 L1
- فاز S به ترمینال 3 L2
- فاز T به ترمینال 5 L3
- خروجی به بار (یا بی‌متال رله حرارتی):
- فاز U به ترمینال 2 T1
- فاز V به ترمینال 4 T2
- فاز W به ترمینال 6 T3
- سیم‌کشی مدار فرمان (تغذیه بوبین A1 و A2):
- سیم نول مدار فرمان مستقیماً به پایه A2 وصل می‌شود.
- سیم فاز فرمان بعد از عبور از فیوز مینیاتوری فرمان، کنتاکت بسته بی‌متال (NC: 95-96) و شستی استپ، به ورودی شستی استارت و سپس به پایه A1 متصل می‌گردد.
- سیم‌بندی تیغه خودنگهدارنده (Self-Holding):
- دو سیم از دو سر شستی استارت گرفته و به ترمینال‌های 13 NO و 14 NO کنتاکتور وصل کنید تا با تحریک اولیه و رها کردن شستی استارت، بوبین وصل بماند.
- توصیه‌های کاربردی نصب:
- برای موتورهای ۱۵ کیلووات، حتماً از کابل مسی با سطح مقطع حداقل ۶ یا ۱۰ میلی‌متر مربع به همراه سرسیم لوله‌ای (وایرسر) مرغوب استفاده نموده و پیچ‌ها را محکم آچارکشی کنید تا از بالا رفتن مقاومت تماسی و گرم شدن ترمینال‌ها پیشگیری شود.
