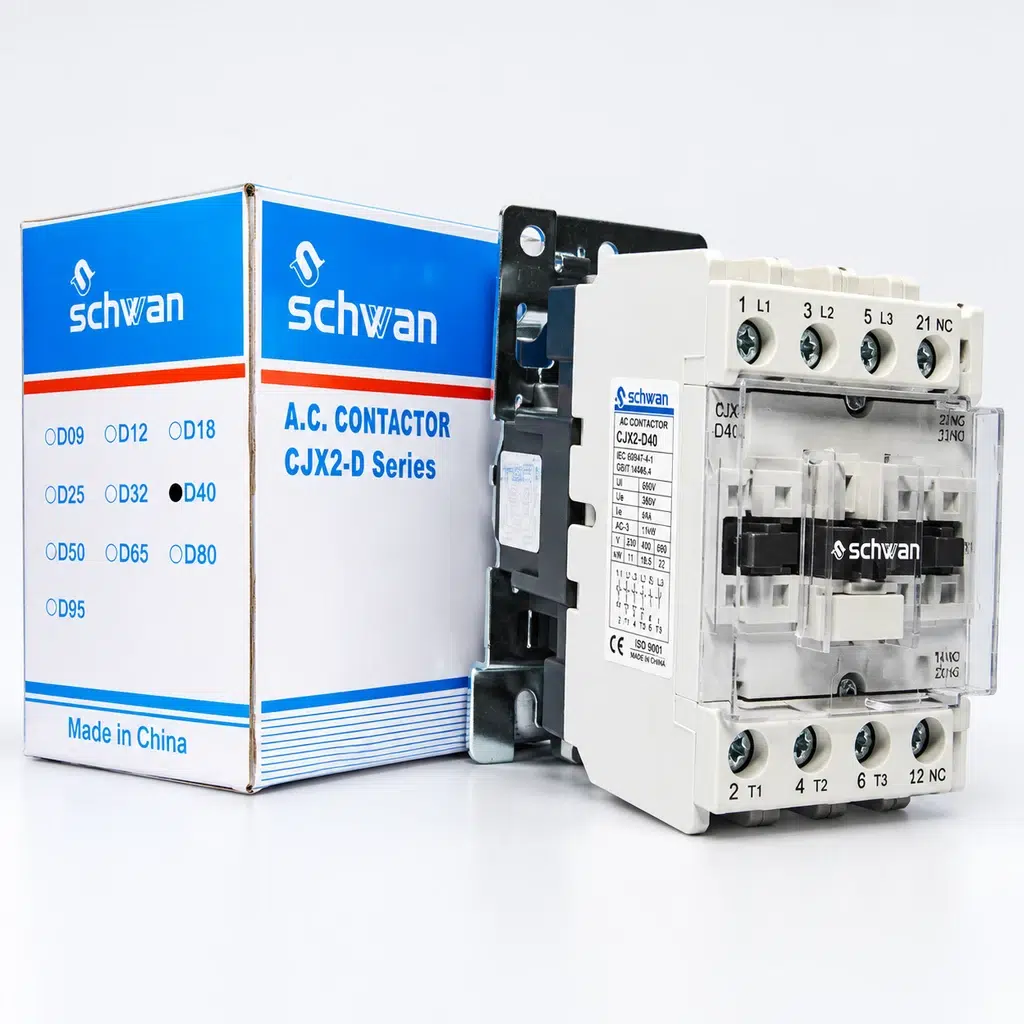

کنتاکتور شوان 40 آمپر CJX۲-D40۱1
۷۷.۰۰۰.۰۰۰ ریال
توضیحات تکمیلی
| وزن | 1244 گرم |
|---|---|
| ابعاد | 12 × 8 × 12 سانتیمتر |
کنتاکتور۴۰ آمپر پارس شوان (Schwan Electric) مدل CJX2-D4011، از تجهیزات کلیدی و فوق‌العاده حیاتی در تابلوهای برق قدرت و صنعتی برای راه‌اندازی، سوئیچینگ و حفاظت الکتروموتورهای سنگین سه‌فاز تا توان ۱۸.۵ کیلووات (۲۵ اسب بخار در ولتاژ ۴۰۰ ولت – رده AC-3) و بارهای مقاومتی تا جریان حرارتی ۶۰ آمپر (رده AC-1) به شمار می‌رود. این مدل حرفه‌ای با برخورداری از یک جفت کنتاکت کمکی داخلی کاربردی شامل ۱ عدد نرمال باز (1NO) و ۱ عدد نرمال بسته (1NC)، بدنه مستحکم مهندسی شده، پلاتین‌های آلیاژی نقره با مقاومت عالی در برابر جریان هجومی استارت و بوبین استاندارد، پاسخی مطمئن برای نیازهای سخت‌افزاری کارخانجات و بوسترپمپ‌های بزرگ است
- 💳 امکان خرید اقساطی (اسنپ‌پی و دیجی‌پی)
- 🚀 ارسال سریع به سراسر کشور
- 🏬 فروشنده: عقیق الکتریک
- 🛡️ 7 روز ضمانت بازگشت کالا
چرا کنتاکتور ۴۰ آمپر شوان مدل CJX2-D4011 انتخابی حرفه‌ای است؟
در صنایع سنگین، کارگاه‌های تولیدی پیوسته، چاه‌های آب عمیق و سیستم‌های تهویه مطبوع صنعتی (Chillers)، الکتروموتورهای ۱۸.۵ کیلووات نیاز به کلیدزنی بسیار مطمئنی دارند. انتخاب کنتاکتور ۴۰ آمپر شوان مدل CJX2-D4011 به دلیل بهره‌مندی از پلاتین‌های قدرت ضخیم، محفظه جرقه‌گیر استاندارد و ظرفیت تحمل حرارتی بالا (Ith = 60A)، از آسیب دیدن سیم‌پیچ موتور و چسبیدن کنتاکت‌ها در اثر جرقه ناگهانی جلوگیری می‌کند.
حضور هم‌زمان کنتاکت کمکی 1NO و 1NC روی بدنه دستگاه، دست برق‌کار و طراح تابلو را برای اجرای مدارهای فرمان پیشرفته (مانند سیستم‌های اینترلاک، چراغ‌های سیگنال وضعیت کارکرد و توقف ایمن) کاملاً باز می‌گذارد؛ بدون اینکه نیازی به خرید قطعه جانبی مجزا باشد. این کنتاکتور کاملاً مطابق با استاندارد جهانی پلتفرم CJX2 ساخته شده و تعویض آن با نمونه‌های مشابه اروپایی یا چینی درجه‌یک در تابلوهای موجود به سادگی انجام‌پذیر است.
ویژگی‌ها و مزایای برجسته:
- ظرفیت موتوری بالا (Ie=40AI_e = 40A): هدایت مطمئن جریان بارهای سلفی تا توان ۱۸.۵ کیلووات (۲۵ اسب بخار) در ولتاژ ۴۰۰ ولت.
- جریان حرارتی پیوسته (Ith=60AI_{th} = 60A): ایده‌آل برای مدارات توزیع جریان بالا، کوره‌های الکتریکی، هیترها و بانک‌های خازنی.
- کنتاکت‌های کمکی کامل (1NO + 1NC): دارا بودن هم‌زمان کنتاکت باز و بسته روی بدنه جهت ساخت مدارهای فرمان پیچیده و حفاظتی.
- پلاتین‌های نقره باکیفیت بالا: نرخ فرسایش بسیار پایین در قطع و وصل‌های مکرر و مقاومت عالی در برابر جوش خوردن پلاتین.
- عایق‌بندی و پایداری ولتاژی فوق‌العاده: ولتاژ عایق‌بندی نامی ۶۹۰ ولت و ولتاژ ضربه‌ای ۶ کیلوولت (UimpU_{imp}) جهت پایداری کامل در شبکه صنعتی.
- نصب دوگانه انعطاف‌پذیر: قابلیت نصب سریع روی ریل استاندارد ۳۵ میلی‌متری (DIN Rail) یا پیچ شدن مستقیم روی سینی تابلو.
کاربردهای اصلی:
- راه‌اندازی و کنترل الکتروموتورهای سه‌فاز ۱۸.۵ کیلووات (میکسرها، سنگ‌شکن‌ها، کمپرسورهای اسکرو بزرگ)
- پمپ‌های فشار قوی آب‌رسانی شهری و کشاورزی، شناورهای چاه عمیق و بوسترپمپ‌های آتش‌نشانی
- چیلرهای تراکمی صنعتی، سیستم‌های تهویه مطبوع مرکزی (AHU) و هواسازها
- کوره‌های القایی، هیترهای صنعتی پرقدرت و سیستم‌های روشنایی سنگین سوله‌های تولیدی
- مدارهای اینترلاک و چپگرد-راستگرد موتورهای توان بالا
جدول مشخصات فنی
| مشخصه فنی | توضیحات / مقدار |
|---|---|
| نام محصول | کنتاکتور سه فاز مغناطیسی صنعتی (A.C. Contactor) |
| برند سازنده | شوان الکتریک (Schwan Electric) |
| کد فنی و مدل | CJX2-D4011 (سری CJX2-D) |
| کشور سازنده | چین (Made in China) – کیفیت عالی صنعتی |
| جریان نامی کاری (IeI_e) در رده AC-3 | ۴۰ آمپر (40A در ولتاژ 380V/400V) |
| جریان حرارتی نامی پیوسته (IthI_{th}) | ۶۰ آمپر (60A در رده بارهای مقاومتی AC-1) |
| توان نامی موتور (در شبکه 400V) | ۱۸.۵ کیلووات (حدود ۲۵ اسب بخار) |
| توان نامی موتور (در شبکه 230V) | ۱۱ کیلووات (15HP) |
| ولتاژ عایق‌بندی نامی (UiU_i) | ۶۹۰ ولت |
| ولتاژ ضربه‌ای نامی (UimpU_{imp}) | ۶ کیلوولت (6kV) |
| ولتاژ نامی بوبین تحریک | ۲۲۰ ولت متناوب (220V AC – 50/60Hz) |
| تعداد پل‌های اصلی قدرت | ۳ پل اصلی (ورودی‌ها 1L1, 3L2, 5L3 و خروجی‌ها 2T1, 4T2, 6T3) |
| کنتاکت‌های کمکی فرمان داخلی | یک عدد نرمال باز (1NO) و یک عدد نرمال بسته (1NC) |
| سایز کابل قابل اتصال قدرت | ۶ تا ۲۵ میلی‌متر مربع |
| گشتاور سفت کردن ترمینال‌ها | ۳.۰ تا ۳.۵ نیوتن‌متر |
| روش نصب | ریلی (DIN Rail 35mm) و پیچی روی بدنه سینی تابلو |
| استانداردهای بین‌المللی | IEC 60947-4-1, GB/T 14048.4, CE, ISO 9001 |
راهنمای سیم‌بندی و نصب کاربردی
- نصب فیزیکی در تابلو:
- کنتاکتور را روی ریل استاندارد ۳۵ میلی‌متری قرار داده و فک پایینی را جا بزنید؛ در صورت لزوم از سوراخ‌های تعبیه‌شده در شاسی فلزی پشتی برای پیچ‌کردن روی سینی تابلو بهره ببرید.
- سیم‌کشی مدار قدرت (ورودی سه فاز و خروجی بار):
- ورودی برق شبکه:
- فاز اول ® به ترمینال 1 L1
- فاز دوم (S) به ترمینال 3 L2
- فاز سوم (T) به ترمینال 5 L3
- خروجی به الکتروموتور (یا رله بی‌متال حرارتی):
- فاز خروجی اول به ترمینال 2 T1
- فاز خروجی دوم به ترمینال 4 T2
- فاز خروجی سوم به ترمینال 6 T3
- سیم‌کشی مدار فرمان (تغذیه بوبین A1 و A2):
- سیم نول مدار فرمان مستقیماً به ترمینال A2 متصل می‌گردد.
- سیم فاز فرمان (پس از عبور از کلید مینیاتوری فرمان، تیغه بسته بی‌متال و شستی استپ) به ورودی شستی استارت و سپس به پایه A1 وصل می‌شود.
- استفاده از کنتاکت‌های کمکی (1NO و 1NC):
- کنتاکت نرمال باز (13NO و 14NO یا شماره‌های مربوطه روی بدنه): برای ایجاد مدار خودنگهدارنده (Latch) شستی استارت.
- کنتاکت نرمال بسته (21NC و 22NC یا ترمینال‌های بالای بدنه): برای اجرای مدارهای اینترلاک (جلوگیری از وصل هم‌زمان دو کنتاکتور در مدار چپگرد-راستگرد) یا اتصال لامپ سیگنال وضعیت «قطع».
- توصیه‌های فنی نصب:
- با توجه به توان بالای موتور ۱۸.۵ کیلووات، حتماً از کابل‌های قدرت با مقطع استاندارد (حداقل ۱۰ یا ۱۶ میلی‌متر مربع) و سرسیم‌های لوله‌ای باکیفیت استفاده کنید و پیچ‌های ترمینال را با آچارکشی دقیق محکم نمایید تا از افت ولتاژ و داغ شدن ترمینال‌ها جلوگیری شود.
