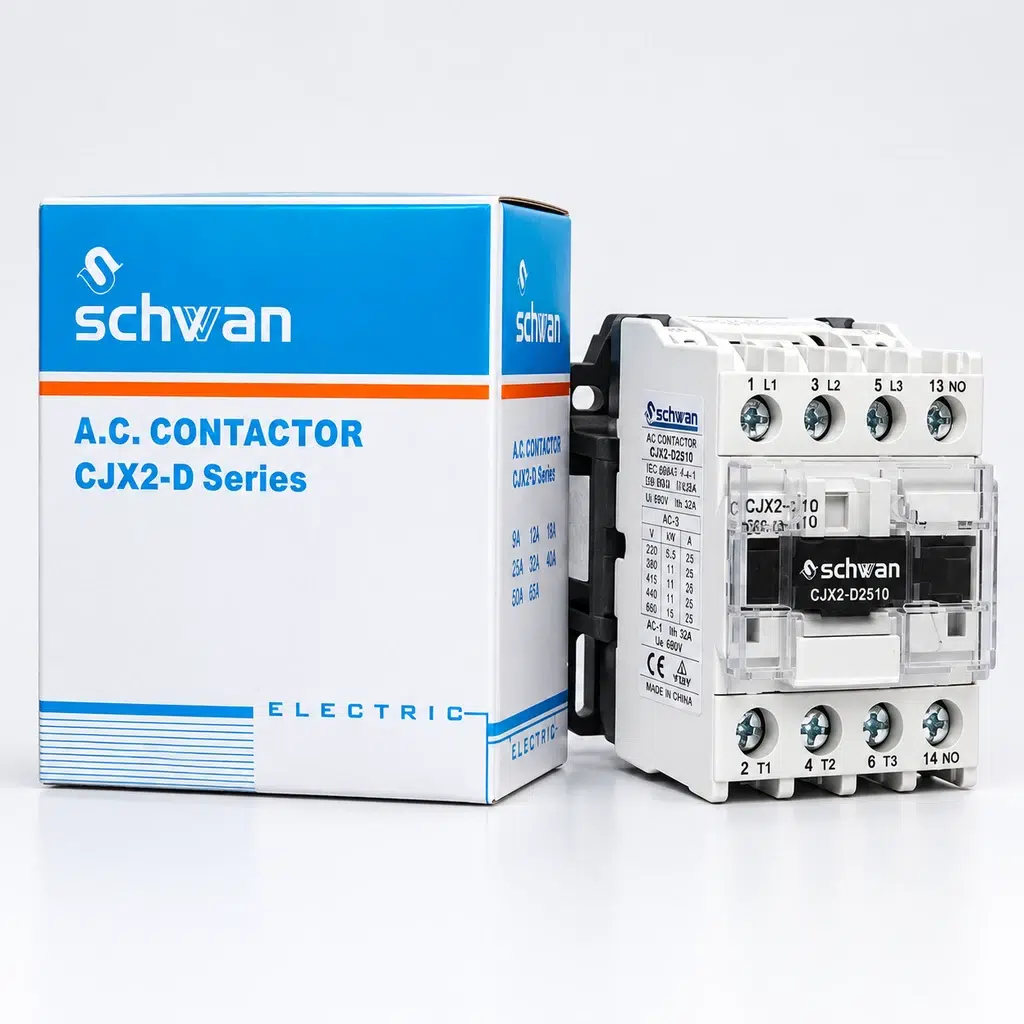

کنتاکتور شوان 25 آمپرCJX۲-D25۱۰
۳۲.۰۰۰.۰۰۰ ریال
توضیحات تکمیلی
| وزن | 560 گرم |
|---|---|
| ابعاد | 9 × 6 × 10 سانتیمتر |
کنتاکتور سه فاز ۲۵ آمپر شوان (Schwan Electric) مدل CJX2-D2510، از تجهیزات کلیدی و پرقدرت در تابلوهای برق صنعتی برای کنترل و راه‌اندازی الکتروموتورهای سه‌فاز تا توان ۱۱ کیلووات (۱۵ اسب بخار در ولتاژ ۴۰۰ ولت – رده AC-3) و مدیریت بارهای مقاومتی، هیترها و روشنایی تا جریان حرارتی ۳۲ آمپر (رده AC-1) به شمار می‌رود. این تجهیز استاندارد با دارا بودن یک کنتاکت کمکی داخلی ۱NO (نرمال باز) در ترمینال‌های ۱۳ و ۱۴، بدنه مقاوم در برابر حرارت و قوس الکتریکی، و بوبین تحریک ۲۲۰ ولت، عملکردی پایدار و کاملاً قابل اتکا در پروژه‌های سنگین صنعتی و بوسترپمپ‌ها ارائه می‌دهد.
- 💳 امکان خرید اقساطی (اسنپ‌پی و دیجی‌پی)
- 🚀 ارسال سریع به سراسر کشور
- 🏬 فروشنده: عقیق الکتریک
- 🛡️ 7 روز ضمانت بازگشت کالا
چرا کنتاکتور ۲۵ آمپر شوان مدل CJX2-D2510؟
در کاربردهایی که موتورهای الکتریکی بارهای سنگین‌تری را تحمل می‌کنند (مانند پمپ‌های آب کشاورزی پرقدرت، فن‌های صنعتی بزرگ، کمپرسورها و خطوط تولید)، انتخاب کنتاکتور با ظرفیت حاشیه امن مناسب اهمیت حیاتی دارد. مدل CJX2-D2510 شوان با توانایی سوئیچینگ ۲۵ آمپر در بارهای القایی، انتخابی ایده‌آل برای الکتروموتورهای ۱۱ کیلووات محسوب می‌شود که از جوش خوردن پلاتین‌ها در زمان راه‌اندازی جلوگیری می‌کند.
این کنتاکتور کاملاً منطبق با استانداردهای جهانی و ابعاد فیزیکی خانواده مشهور CJX2 طراحی شده است؛ بنابراین طراحان تابلو و برق‌کاران می‌توانند بدون دغدغه آن را جایگزین برندهای دیگر کرده و از مزیت قیمت اقتصادی، دوام بالا و سازگاری کامل با انواع بی‌متال‌های تابلویی بهره‌مند شوند.
ویژگی‌ها و مزایای برجسته:
- ظرفیت و توان قدرتمند: تحمل جریان نامی ۲۵ آمپر در بارهای سلفی-موتوری (AC-3) و توان ۱۱ کیلووات در ولتاژ ۴۰۰ ولت شبکه.
- تیغه کمکی تعبیه‌شده (1NO): تعبیه ترمینال‌های 13NO و 14NO روی بدنه جهت راه‌اندازی آسان مدار فرمان خودنگهدارنده بدون نیاز به خرید کنتاکت کمکی اضافه.
- پلاتین‌های مقاوم و ضد جرقه: استفاده از آلیاژهای باکیفیت در تیغه‌های اصلی جهت به حداقل رساندن استهلاک در قطع و وصل‌های مکرر.
- تحمل ولتاژ عایقی بالا (Ui=690VU_i = 690V): ایمنی کامل در برابر نوسانات شدید و ولتاژهای ضربه‌ای شبکه صنعتی.
- نصب سریع دوگانه: قابلیت نصب آسان روی ریل استاندارد ۳۵ میلی‌متری (DIN Rail) و همچنین پیچ‌شدن مستقیم بر روی سینی تابلو.
- بوبین تحریک ۲۲۰ ولت: سازگاری کامل با سیستم‌های فرمان متداول در تابلوهای برق ایران.
کاربردهای اصلی:
- راه‌اندازی الکتروموتورهای سه‌فاز ۱۱ کیلووات (۱۵ اسب بخار) در پمپ‌های کشاورزی، شناورها و چاه‌های عمیق
- تابلوهای کنترل بوسترپمپ‌های آبرسانی ساختمان‌های بزرگ و آتش‌نشانی
- کمپرسورهای اسکرو، دستگاه‌های تزریق پلاستیک، میکسرها و بتن‌یرهای صنعتی
- کوره‌های الکتریکی، هیترهای صنعتی پرقدرت و سیستم‌های روشنایی وسیع در کارخانجات و سوله‌ها
جدول مشخصات فنی
| مشخصه فنی | توضیحات / مقدار |
|---|---|
| نام محصول | کنتاکتور سه فاز مغناطیسی صنعتی (AC Contactor) |
| برند سازنده | شوان الکتریک (Schwan Electric) |
| کد فنی و مدل | CJX2-D2510 |
| کشور سازنده | چین (Made in China) – درجه یک صنعتی |
| جریان نامی کاری (IeI_e) در رده AC-3 | ۲۵ آمپر (25A در ولتاژ ۳۸۰/۴۰۰ ولت) |
| جریان حرارتی نامی پیوسته (IthI_{th}) | ۳۲ آمپر (32A در رده بارهای اهمی AC-1) |
| توان نامی موتور (در شبکه 400V) | ۱۱ کیلووات (حدود ۱۵ اسب بخار) |
| توان نامی موتور (در شبکه 230V) | ۵.۵ کیلووات (7.5HP) |
| ولتاژ عایق‌بندی نامی (UiU_i) | ۶۹۰ ولت |
| ولتاژ ضربه‌ای نامی (UimpU_{imp}) | ۶ کیلوولت (6kV) |
| ولتاژ بوبین تحریک | ۲۲۰ ولت متناوب (220V AC – 50/60Hz) |
| تعداد پل‌های اصلی قدرت | ۳ پل اصلی (ورودی‌های 1L1, 3L2, 5L3 و خروجی‌های 2T1, 4T2, 6T3) |
| کنتاکت کمکی فرمان داخلی | یک کنتاکت نرمال باز (1NO – ترمینال‌های 13 و 14) |
| سایز سیم قابل اتصال | ۲.۵ تا ۱۰ میلی‌متر مربع |
| گشتاور پیچ‌های ترمینال | ۲.۰ تا ۲.۵ نیوتن‌متر |
| نوع نصب | ریلی (DIN Rail 35mm) و پیچی روی صفحه تابلو |
| استانداردهای مرجع | IEC 60947-4-1, GB/T 14048.4, CE, ISO 9001 |
راهنمای سیم‌بندی و نصب کاربردی
- نصب فیزیکی در تابلو:
- کنتاکتور را روی ریل DIN ۳۵ میلی‌متری فشار دهید تا فک پایینی چفت شود، یا از سوراخ‌های بدنه‌ای برای نصب پیچی روی سینی تابلو استفاده کنید.
- سیم‌کشی مدار قدرت (ورودی سه فاز و خروجی بار):
- ورودی برق شبکه:
- فاز اول ® به ترمینال 1 L1
- فاز دوم (S) به ترمینال 3 L2
- فاز سوم (T) به ترمینال 5 L3
- خروجی به موتور (یا رله بی‌متال حرارتی):
- فاز خروجی اول به ترمینال 2 T1
- فاز خروجی دوم به ترمینال 4 T2
- فاز خروجی سوم به ترمینال 6 T3
- سیم‌کشی مدار فرمان (تغذیه بوبین A1 و A2):
- سیم نول مدار فرمان مستقیماً به ترمینال A2 متصل گردد.
- سیم فاز فرمان (پس از عبور از شستی استپ، کنتاکت بسته بی‌متال و کنترل فاز) به ترمینال A1 وصل شود.
- سیم‌بندی مدار خودنگهدارنده (تیغه کمکی 1NO):
- دو سر سیم موازی از شستی استارت به ترمینال‌های 13 NO و 14 NO کنتاکتور متصل شود تا پس از رها کردن شستی، بوبین در حالت وصل باقی بماند.
- نکات نهایی:
- حتماً برای جریان ۲۵ آمپر از سرسیم‌های مناسب و کابل با سطح مقطع استاندارد (حداقل ۴ الی ۶ میلی‌متر مربع برای قدرت) استفاده کنید و پیچ‌ها را به خوبی آچارکشی نمایید.
