کنتاکتور شوان 80 آمپر CJX۲-D80۱۱
۱۲۲.۰۰۰.۰۰۰ ریال
توضیحات تکمیلی
| وزن | 1476 گرم |
|---|---|
| ابعاد | 13 × 9 × 13 سانتیمتر |

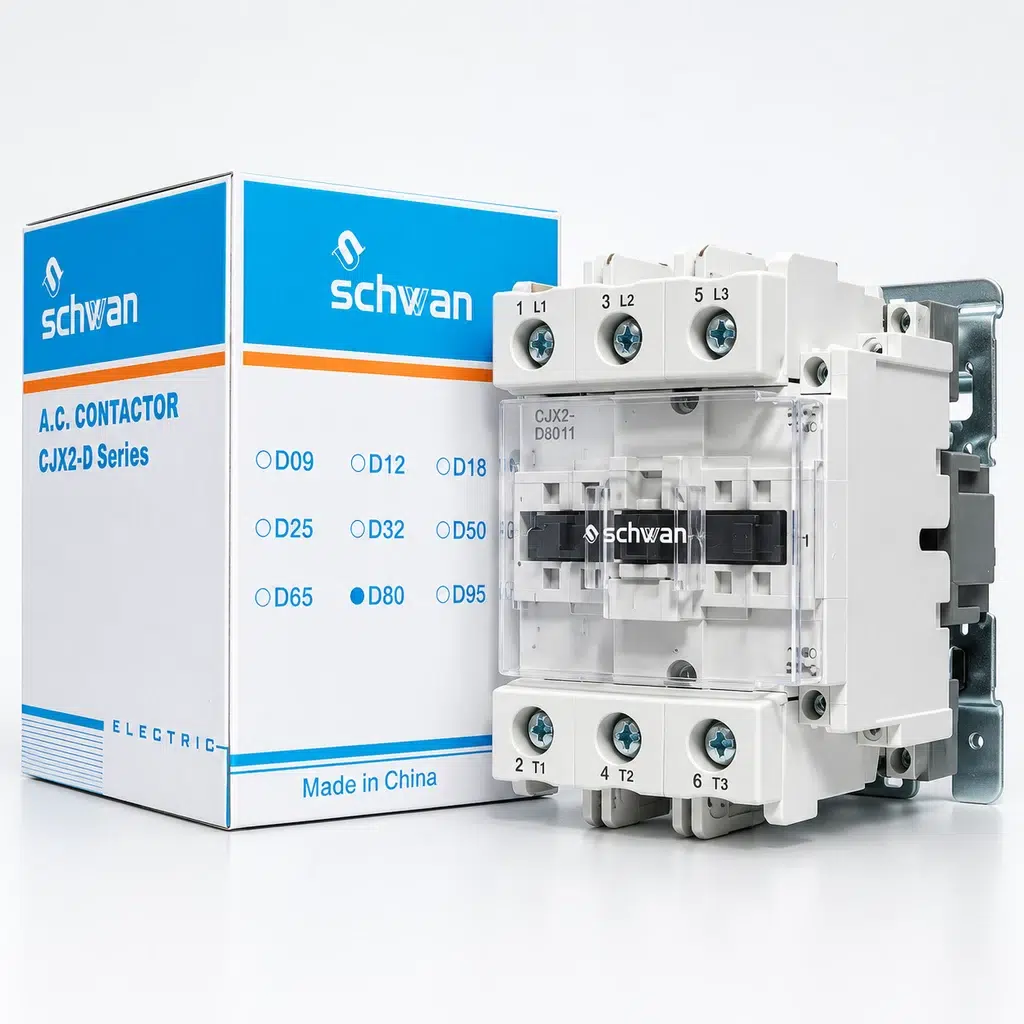

کنتاکتور ۸۰ آمپر پارس شوان (Schwan Electric) مدل CJX2-D8011، یکی از سنگین‌ترین و بادوام‌ترین تجهیزات قطع و وصل قدرت در تابلوهای توزیع و راه‌اندازی تأسیسات صنعتی است. این کنتاکتور توانایی کلیدزنی مداوم الکتروموتورهای سه‌فاز آسنکرون تا توان ۳۷ کیلووات (۵۰ اسب بخار در ولتاژ ۳۸۰/۴۰۰ ولت – رده AC-3) و بارهای پیوسته مقاومتی/حرارتی تا ۱۲۵ آمپر (رده AC-1) را داراست. بهره‌مندی از پلاتین‌های آلیاژ نقره سنگین و ضخیم، محفظه‌های جرقه استاندارد با تحمل قوس‌های هجومی شدید، ترمینال‌های باکسی دوبل جهت اتصال کابل‌های قطور تا ۵۰ میلی‌متر مربع، شاسی فلزی پشتی مقاوم در برابر شوک و ارتعاش و کنتاکت‌های کمکی داخلی 1NO (نرمال باز) + 1NC (نرمال بسته)، ایمنی و طول عمر فوق‌العاده‌ای به این کنتاکتور بخشیده است.
- 💳 امکان خرید اقساطی (اسنپ‌پی و دیجی‌پی)
- 🚀 ارسال سریع به سراسر کشور
- 🏬 فروشنده: عقیق الکتریک
- 🛡️ 7 روز ضمانت بازگشت کالا
چرا کنتاکتور ۸۰ آمپر شوان مدل CJX2-D8011؟
راه‌اندازی بارهای توان‌بالا نظیر الکتروموتورهای ۳۷ کیلووات (۵۰ اسب بخار)، پمپ‌های عظیم آب‌رسانی و خطوط تولید سنگین همواره با شوک‌های مکانیکی و جریان‌های هجومی بسیار بالا همراه است. در چنین شرایطی، پلاتین‌های ضعیف دچار جوش‌خوردگی، سوختگی و افت ولتاژ شدید می‌شوند. کنتاکتور ۸۰ آمپر شوان مدل CJX2-D8011 به طور اختصاصی با پلاتین‌های تقویت‌شده نقره و فنرهای بازگشت با کشش بالا مهندسی شده تا در کسری از ثانیه کنتاکت‌ها را از هم جدا کرده و انرژی قوس الکتریکی را در اتاقک جرقه‌گیر (Arc Chute) خاموش سازد.
این کنتاکتور دارای ترمینال‌های باکسی بسیار مقاوم با پوشش محافظ انگشت (IP20) است که اتصالی پایدار و بدون لقی را با سرسیم‌ها و کابلشوهای قطور فراهم می‌سازد. همچنین، شاسی فلزی ضخیم پشت دستگاه نه تنها در دفع حرارت ایجاد شده در هسته و سیم‌پیچ بوبین نقش کلیدی ایفا می‌کند، بلکه از دفرمه شدن بدنه هنگام بستن محکم پیچ‌های سیم‌کشی یا ارتعاشات مداوم تابلو جلوگیری می‌نماید.
ویژگی‌ها و مزایای برجسته:
- توان راه‌اندازی عظیم (Ie=80AI_e = 80A): راه‌اندازی و کنترل بی‌نقص موتورهای سنگین صنعتی تا توان ۳۷ کیلووات (۵۰ اسب) در شبکه ۴۰۰ ولت.
- جریان حرارتی پیوسته ۱۲۵ آمپر (Ith=125AI_{th} = 125A): توانمندی بالا برای تابلوهای چنج‌اور دیزل ژنراتور، سوئیچینگ خطوط تغذیه مادر کارخانجات و هیترهای کوره‌های القایی/حرارتی.
- شاسی پشتی فلزی سنگین (Heavy-Duty Base): استحکام فوق‌العاده مکانیکی برای نصب بر روی سینی فلزی تابلو و ریل مینیاتوری پهن.
- کنتاکت‌های کمکی داخلی کامل (1NO + 1NC): دارای پلاتین باز (ترمینال‌های 13-14) برای فرمان خودنگهدارنده و پلاتین بسته (ترمینال‌های 21-22) برای اینترلاک‌های حفاظتی بدون نیاز به ماژول الحاقی.
- ولتاژ عایق‌بندی نامی ۶۹۰ ولت: مقاومت در برابر پالس‌های جهشی، نوسانات هارمونیکی و شوک‌های گذرای ولتاژ در شبکه‌های پرنوسان.
- سازگاری کامل با استانداردهای خانواده CJX2: قابلیت نصب مستقیم رله‌های حرارتی (بی‌متال) سایز بزرگ رده D80/D95 و تجهیزات جانبی کمکی.
کاربردهای اصلی:
- راه‌اندازی الکتروموتورهای سه‌فاز ۳۷ کیلووات (۵۰ اسب بخار) به صورت تک‌ضرب (DOL) یا در تابلوهای ستاره-مثلث (تا توان‌های ۷۵ اسب)
- پمپ‌های عمیق چاه‌های کشاورزی، ایستگاه‌های تقویت فشار و بوسترپمپ‌های تصفیه‌خانه‌ها
- کمپرسورهای اسکرو سنگین، آسیاب‌ها، خردکن‌ها و سنگ‌شکن‌های صنایع معدنی
- چیلرهای تراکمی و سیستم‌های برودتی مرکزی کارخانجات و برج‌های مسکونی بزرگ
- تابلوهای چنج‌اور (ATS) اتوماتیک برق شهر و ژنراتور تا جریان ۱۰۰ الی ۱۲۵ آمپر
- کوره‌های مقاومتی، المنت‌های صنعتی تناژ بالا و پله‌های توان‌بالای بانک خازنی
جدول مشخصات فنی
| مشخصه فنی | توضیحات / مقدار |
|---|---|
| نام محصول | کنتاکتور سه فاز مغناطیسی صنعتی (A.C. Contactor) |
| برند سازنده | شوان الکتریک (Schwan Electric) |
| کد فنی و مدل | CJX2-D8011 (سری CJX2-D) |
| کشور سازنده | چین (Made in China) – درجه‌یک صنعتی |
| جریان نامی کاری (IeI_e) در رده AC-3 | ۸۰ آمپر (80A در ولتاژ 380V/400V) |
| جریان حرارتی نامی پیوسته (IthI_{th}) | ۱۲۵ آمپر (125A در رده بارهای مقاومتی AC-1) |
| توان نامی الکتروموتور (در شبکه 400V) | ۳۷ کیلووات (حدود ۵۰ اسب بخار) |
| توان نامی الکتروموتور (در شبکه 220V) | ۲۲ کیلووات (30HP) |
| توان نامی در ولتاژ 660/690V | ۴۵ کیلووات (60HP) |
| ولتاژ عایق‌بندی نامی (UiU_i) | ۶۹۰ ولت |
| ولتاژ ضربه‌ای نامی (UimpU_{imp}) | ۸ کیلوولت (8kV) |
| ولتاژ نامی بوبین تحریک | ۲۲۰ ولت متناوب (220/230V AC – 50/60Hz) |
| تعداد پل‌های اصلی قدرت | ۳ پل قدرت (ورودی‌ها 1L1, 3L2, 5L3 و خروجی‌ها 2T1, 4T2, 6T3) |
| کنتاکت‌های کمکی فرمان داخلی | ۱ عدد باز + ۱ عدد بسته (1NO + 1NC) |
| سایز سیم و کابل مجاز | ۲۵ تا ۵۰ میلی‌متر مربع |
| گشتاور سفت کردن پیچ‌های قدرت | ۵.۰ تا ۶.۰ نیوتن‌متر |
| روش نصب | پیچی مستقیم روی سینی تابلو (توصیه اول) یا ریل ۳۵ میلی‌متری |
| استانداردهای بین‌المللی | IEC 60947-4-1, GB/T 14048.4, CE, ISO 9001 |
راهنمای سیم‌بندی و نصب کاربردی
- نصب مکانیکی در تابلو:
- به دلیل جرم و ابعاد بزرگ کنتاکتور ۸۰ آمپر و ضربه سنگین هسته مغناطیسی حین جذب، بهترین روش نصب، پیچ‌کردن مستقیم هر ۴ گوشه شاسی فلزی به صفحه مونتاژ تابلو با پیچ‌های M5 یا M6 فولادی است. (در صورت نصب ریلی، حتماً از ریل ضخیم و بست انتهایی فلزی دوطرفه استفاده شود).
- سیم‌کشی مدار قدرت (ورودی سه فاز و خروجی بار):
- ورودی ۳ فاز شبکه:
- فاز اول ® به ترمینال 1 L1
- فاز دوم (S) به ترمینال 3 L2
- فاز سوم (T) به ترمینال 5 L3
- خروجی به بار (یا ورودی بی‌متال):
- خروجی فاز اول به ترمینال 2 T1
- خروجی فاز دوم به ترمینال 4 T2
- خروجی فاز سوم به ترمینال 6 T3
- سیم‌کشی مدار فرمان (تغذیه بوبین A1 و A2):
- نول فرمان شبکه مستقیماً به ترمینال A2 متصل می‌گردد.
- فاز فرمان بعد از عبور از فیوز مینیاتوری کنترل، تیغه بسته بی‌متال (NC: 95-96) و شستی استپ، به شستی استارت و از آنجا به پایه A1 کنتاکتور وصل می‌شود.
- سیم‌بندی کنتاکت‌های کمکی داخلی:
- ترمینال‌های 13 NO و 14 NO: به صورت موازی با شستی استارت جهت فعال نگه‌داشتن بوبین پس از برداشتن دست از روی استارت (تیغه خودنگهدارنده) متصل می‌شوند.
- ترمینال‌های 21 NC و 22 NC: جهت اینترلاک الکتریکی در مدارهای دو جهته (چپگرد-راستگرد) یا ستاره-مثلث به کار می‌روند تا هرگز دو کنتاکتور به طور هم‌زمان جذب نشوند.
- نکات طلایی کابل‌کشی و ایمنی:
- برای موتورهای ۳۷ کیلووات حتماً از کابل مسی استاندارد با سطح مقطع ۲۵ یا ۳۵ میلی‌متر مربع استفاده کنید.
- استفاده از سرسیم کابلشویی یا فرول ضخیم متناسب با بافت سیم الزامی است؛ حتماً پیچ‌ها را با آچار مناسب و گشتاور استاندارد (۵ الی ۶ نیوتن‌متر) آچارکشی کنید تا هیچ‌گونه افت ولتاژ یا داغی در اتصالات به وجود نیاید.
