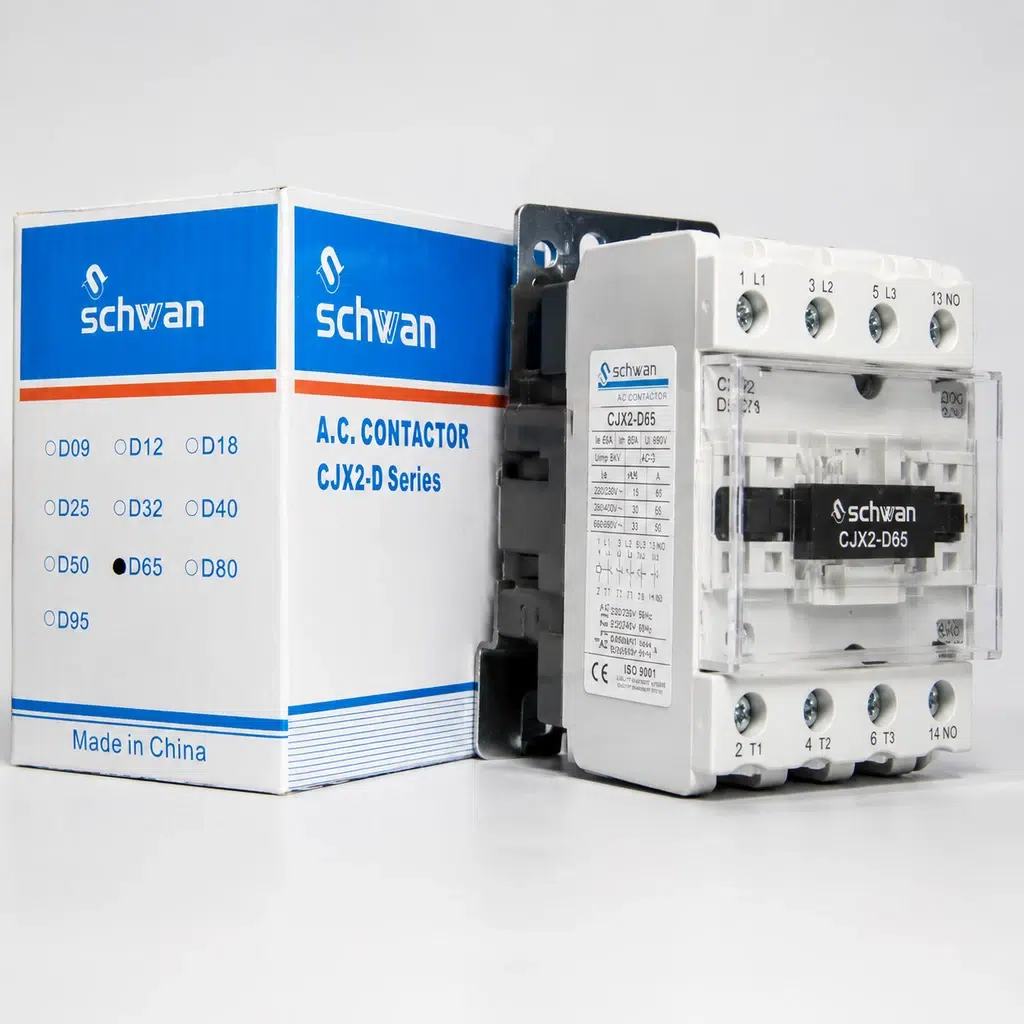

کنتاکتور شوان 65 آمپر CJX۲-D65۱۱
۱۰۵.۰۰۰.۰۰۰ ریال
توضیحات تکمیلی
| وزن | 1256 گرم |
|---|---|
| ابعاد | 12 × 8 × 12 سانتیمتر |
کنتاکتور ۶۵ آمپر پارس شوان (Schwan Electric) مدل CJX2-D6511، گزینه‌ای قدرتمند، بادوام و کاملاً اقتصادی برای کنترل و سوئیچینگ بارهای سنگین الکتریکی در تابلوهای توزیع و راه‌اندازی صنعتی است. این کنتاکتور با قابلیت سوئیچینگ الکتروموتورهای سه‌فاز القایی تا توان ۳۰ کیلووات (۴۰ اسب بخار در ولتاژ ۳۸۰/۴۰۰ ولت – رده AC-3) و جریان حرارتی پیوسته ۸۰ آمپر (رده AC-1) طراحی شده است. مجهز بودن به تیغه‌های کمکی فرمان تعبیه‌شده ۱NO (نرمال باز) + ۱NC (نرمال بسته)، پلاتین‌های آلیاژ نقره سنگین ضد جوش‌خوردگی، شاسی فلزی فولادی جهت دفع بهینه حرارت و بوبین استاندارد ۲۲۰ ولت متناوب، عملکردی پایدار و بدون وقفه را در محیط‌های خشن صنعتی تضمین می‌کند.
- 💳 امکان خرید اقساطی (اسنپ‌پی و دیجی‌پی)
- 🚀 ارسال سریع به سراسر کشور
- 🏬 فروشنده: عقیق الکتریک
- 🛡️ 7 روز ضمانت بازگشت کالا
چرا کنتاکتور ۶۵ آمپر شوان مدل CJX2-D6511؟
در تأسیسات صنعتی، ایستگاه‌های بزرگ پمپاژ کشاورزی، معادن و سیستم‌های سرمایش مرکزی، موتورهای ۳۰ کیلووات (۴۰ اسب بخار) در ردیف بارهای بسیار حساس و سنگین قرار دارند. در لحظه استارت مستقیم یا تغییر وضعیت از حالت ستاره به مثلث، جریان‌های هجومی شدیدی از پلاتین‌های کنتاکتور عبور می‌کند. کنتاکتور ۶۵ آمپر شوان مدل CJX2-D6511 با تکیه بر اتاقک‌های جرقه‌گیر پهن و تقویت‌شده (Arc Chute) و کنتاکت‌های مستحکم با درصد بالای نقره، قوس‌های الکتریکی ناشی از قطع و وصل بار را با سرعت بالا مهار کرده و عمر تجهیزات را چند برابر می‌سازد.
طراحی این کنتاکتور بر روی شاسی فلزی سنگین و استاندارد بین‌المللی CJX2 انجام شده است؛ از این رو کاملاً با پلاتفرم‌های معتبر جهانی (نظیر اشنایدر سری TeSys D) هم‌خوانی داشته و امکان اتصال انواع بی‌متال‌های رده سنگین، کنتاکت‌های کمکی جانبی و تایمرهای بادی را بدون نیاز به آداپتور اضافه فراهم می‌آورد.
ویژگی‌ها و مزایای برجسته:
- ظرفیت راه‌اندازی استثنایی (Ie=65AI_e = 65A): توانایی راه‌اندازی مطمئن الکتروموتورهای سنگین ۳۰ کیلووات (۴۰ اسب بخار) در شبکه ۴۰۰ ولت متناوب.
- جریان حرارتی پیوسته ۸۰ آمپر (Ith=80AI_{th} = 80A): بازدهی فوق‌العاده برای تابلوهای برق چنج‌اور، کوره‌های حرارتی و تغذیه خطوط اصلی کارگاه‌ها.
- کنتاکت‌های کمکی کامل (1NO + 1NC): دارای تیغه باز (ترمینال‌های 13-14) جهت خودنگهدارنده شستی و تیغه بسته (ترمینال‌های 21-22) جهت اینترلاک و ایمنی مدار.
- پلاتین‌های ضخیم آلیاژ نقره: مقاومت عالی در برابر خوردگی، اکسیداسیون و خال‌زدگی در سیکل‌های کاری مداوم.
- شاسی پشتی تمام‌فلزی ضد ضربه: ثبات مکانیکی کامل کنتاکتور در برابر لرزش‌های تابلویی و تسهیل در خنک‌سازی هسته مغناطیسی.
- مقاومت عایقی عالی: ولتاژ عایق‌بندی نامی ۶۹۰ ولت (UiU_i) و تحمل ولتاژ ضربه‌ای نامی ۸ کیلوولت (Uimp=8kVU_{imp} = 8kV) در برابر شوک‌های گذرای شبکه.
کاربردهای اصلی:
- راه‌اندازی الکتروموتورهای سه‌فاز ۳۰ کیلووات (۴۰ اسب بخار) به صورت تک‌ضرب (DOL) یا در تابلوهای ستاره-مثلث
- پمپ‌های کشاورزی عمیق و شناورهای قدرتمند دبی بالا
- کمپرسورهای صنعتی فشار قوی، سنگ‌شکن‌ها، نوار نقاله‌های طولانی و آسیاب‌های صنعتی
- چیلرهای تراکمی بزرگ و سیستم‌های برودتی سردخانه‌های صنعتی
- تابلوهای توزیع برق اصلی (MDP)، سوئیچینگ هیترها و کابل‌های تغذیه تا ۸۰ آمپر
جدول مشخصات فنی
| مشخصه فنی | توضیحات / مقدار |
|---|---|
| نام محصول | کنتاکتور سه فاز مغناطیسی صنعتی (A.C. Contactor) |
| برند سازنده | شوان الکتریک (Schwan Electric) |
| کد فنی و مدل | CJX2-D6511 (سری CJX2-D) |
| کشور سازنده | چین (Made in China) – درجه‌یک صنعتی |
| جریان نامی کاری (IeI_e) در رده AC-3 | ۶۵ آمپر (65A در ولتاژ 380V/400V) |
| جریان حرارتی نامی پیوسته (IthI_{th}) | ۸۰ آمپر (80A در رده بارهای مقاومتی AC-1) |
| توان نامی موتور (در شبکه 400V) | ۳۰ کیلووات (حدود ۴۰ اسب بخار) |
| توان نامی موتور (در شبکه 220/230V) | ۱۵ کیلووات (20HP) |
| توان نامی در ولتاژ 660/690V | ۳۳ کیلووات (45HP) |
| ولتاژ عایق‌بندی نامی (UiU_i) | ۶۹۰ ولت |
| ولتاژ ضربه‌ای نامی (UimpU_{imp}) | ۸ کیلوولت (8kV) |
| ولتاژ نامی بوبین تحریک | ۲۲۰ ولت متناوب (220/230V AC – 50/60Hz) |
| تعداد پل‌های اصلی قدرت | ۳ پل قدرت (ورودی‌ها 1L1, 3L2, 5L3 و خروجی‌ها 2T1, 4T2, 6T3) |
| کنتاکت‌های کمکی فرمان داخلی | ۱ عدد باز + ۱ عدد بسته (1NO + 1NC) |
| سایز سیم و کابل مجاز | ۱۶ تا ۳۵ میلی‌متر مربع |
| گشتاور سفت کردن پیچ‌های قدرت | ۴.۰ تا ۵.۰ نیوتن‌متر |
| روش نصب | ریلی (DIN Rail 35mm) و پیچی به سینی تابلو |
| استانداردهای بین‌المللی | IEC 60947-4-1, GB/T 14048.4, CE, ISO 9001 |
راهنمای سیم‌بندی و نصب کاربردی
- نصب مکانیکی در تابلو:
- به دلیل ابعاد بزرگ‌تر، جرم فیزیکی و شوک مکانیکی ناشی از جذب بوبین در رده ۶۵ آمپر، اکیداً پیشنهاد می‌شود کنتاکتور را از طریق سوراخ‌های شاسی فلزی پشت دستگاه مستقیماً به صفحه مونتاژ تابلو (با پیچ و مهره یا پیچ خودکار فولادی) محکم کنید (در کنار استفاده از ریل ۳۵ میلی‌متری).
- سیم‌کشی مدار قدرت (ورودی سه فاز و خروجی موتور):
- ورودی ۳ فاز شبکه:
- فاز اول ® به ترمینال 1 L1
- فاز دوم (S) به ترمینال 3 L2
- فاز سوم (T) به ترمینال 5 L3
- خروجی به بار (یا ورودی رله حرارتی بی‌متال):
- خروجی فاز اول به ترمینال 2 T1
- خروجی فاز دوم به ترمینال 4 T2
- خروجی فاز سوم به ترمینال 6 T3
- سیم‌کشی مدار فرمان (تغذیه بوبین A1 و A2):
- نول فرمان مستقیماً به ترمینال A2 وصل می‌شود.
- فاز مدار فرمان بعد از عبور از فیوز کنترل، پلاتین بسته بی‌متال (NC: 95-96) و شستی استپ، به شستی استارت و نهایتاً به پایه A1 متصل می‌گردد.
- سیم‌بندی کنتاکت‌های کمکی داخلی:
- ترمینال‌های 13 NO و 14 NO: به صورت موازی با شستی استارت جهت فعال‌سازی مدار خودنگهدارنده وصل می‌شوند.
- ترمینال‌های 21 NC و 22 NC: در مدارهای ستاره-مثلث یا چپگرد-راستگرد جهت اینترلاک الکتریکی به منظور ممانعت از وصل ناخواسته و هم‌زمان دو کنتاکتور بسته می‌شوند.
- توصیه‌های مهم کابل‌کشی:
- برای موتورهای ۳۰ کیلووات از کابل مسی با سطح مقطع حداقل ۱۶ یا ۲۵ میلی‌متر مربع استفاده فرمایید.
- حتماً از کابلشو یا سرسیم‌های لوله‌ای استاندارد استفاده نموده و با گشتاور کافی (۴ تا ۵ نیوتن‌متر) پیچ‌ها را آچارکشی کنید تا از هرگونه افزایش مقاومت تماسی و گرمای غیرمجاز ترمینال‌ها جلوگیری شود.
