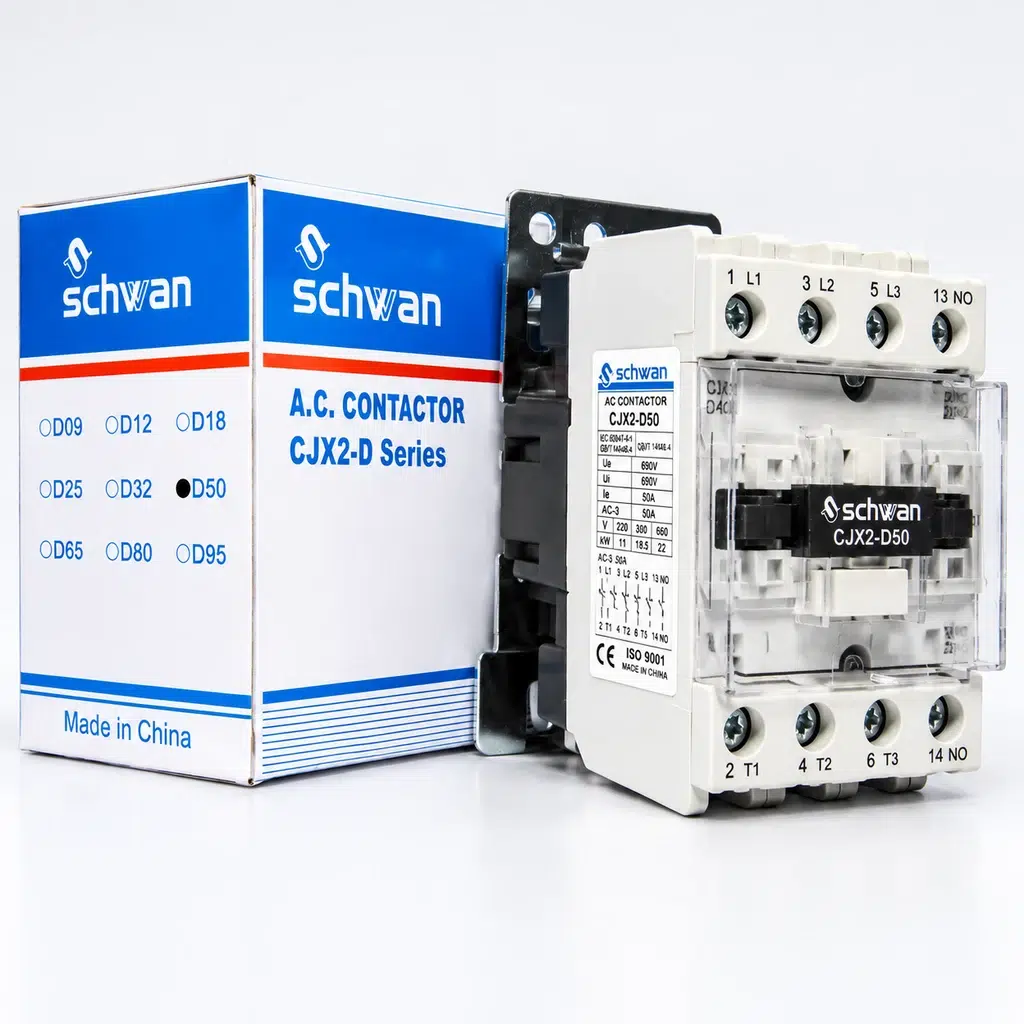

کنتاکتور شوان 50 آمپر CJX۲-D50۱۱
۹۶.۰۰۰.۰۰۰ ریال
توضیحات تکمیلی
| وزن | 1252 گرم |
|---|---|
| ابعاد | 12 × 8 × 12 سانتیمتر |
کنتاکتور۵۰ آمپر پارس شوان (Schwan Electric) مدل CJX2-D5011، از تجهیزات پرقدرت و بادوام در تابلوهای توزیع و راه‌اندازی بارهای سنگین صنعتی است. این کنتاکتور توانایی کلیدزنی و کنترل مداوم الکتروموتورهای سه‌فاز تا توان ۲۲ کیلووات (۳۰ اسب بخار در ولتاژ ۳۸۰/۴۰۰ ولت – رده AC-3) و سوئیچینگ بارهای حرارتی و اهمی تا جریان پیوسته ۸۰ آمپر (رده AC-1) را داراست. بهره‌مندی از پلاتین‌های آلیاژ نقره تقویت‌شده، شاسی فلزی مقاوم با اتلاف حرارت بهینه، بوبین استاندارد ۲۲۰ ولت و کنتاکت‌های کمکی داخلی 1NO (نرمال باز) + 1NC (نرمال بسته)، این محصول را به انتخابی مطمئن و اقتصادی برای پمپ‌های سنگین، کمپرسورها و خطوط تولید مبدل کرده است.
- 💳 امکان خرید اقساطی (اسنپ‌پی و دیجی‌پی)
- 🚀 ارسال سریع به سراسر کشور
- 🏬 فروشنده: عقیق الکتریک
- 🛡️ 7 روز ضمانت بازگشت کالا
چرا کنتاکتور ۵۰ آمپر شوان مدل CJX2-D5011؟
در پروژه‌های صنعتی و کشاورزی سنگین، راه‌اندازی الکتروموتورهای ۲۲ کیلووات (۳۰ اسب) جریان راه‌اندازی بسیار بالایی ایجاد می‌کند. در این رده توانی، استفاده از کنتاکتورهای متفرقه یا ضعیف منجر به خال‌زدن، جرقه شدید و جوش خوردن پلاتین‌ها خواهد شد. کنتاکتور ۵۰ آمپر شوان مدل CJX2-D5011 با اتاقک جرقه‌گیر (Arc Chute) استاندارد، فنرهای پرقدرت بازگشت و آلیاژ پلاتین با خلوص بالای نقره، پایداری فوق‌العاده‌ای در برابر قوس الکتریکی در لحظه استارت و قطع زیر بار ارائه می‌دهد.
این کنتاکتور بر روی شاسی فلزی فولادی مستحکم مونتاژ شده است که علاوه بر ایجاد ثبات مکانیکی کامل حین ضربات قطع و وصل مکرر، انتقال حرارت بهینه ایجاد کرده و مقاومت فیزیکی تابلو را افزایش می‌دهد. همچنین وجود دو تیغه کمکی مستقل ۱NO + ۱NC، نیاز به قطعات اضافه را در مدارهای ستاره-مثلث، خودنگهدارنده و اینترلاک‌های حفاظتی به حداقل می‌رساند.
ویژگی‌ها و مزایای برجسته:
- توان بالای راه‌اندازی (Ie=50AI_e = 50A): کنترل بی‌نقص موتورهای آسنکرون سه‌فاز تا ۲۲ کیلووات (۳۰ اسب بخار) در شبکه ۴۰۰ ولت.
- جریان حرارتی ۸۰ آمپر (Ith=80AI_{th} = 80A): توانمندی بالا در کنترل هیترهای صنعتی کوره، تابلوهای چنج‌اور و بارهای اهمی رده AC-1.
- شاسی پشتی فلزی سنگین: استحکام فوق‌العاده بالا هنگام سفت‌کردن کابل‌های ضخیم و مهار کامل تکانه‌ها و ارتعاشات مکانیکی کنتاکتور.
- کنتاکت‌های کمکی فرمان داخلی (1NO + 1NC): دارای کنتاکت باز (ترمینال‌های 13-14) و بسته (ترمینال‌های 21-22) برای اتصال نشانگرها و مدار قفل متقابل (Interlock).
- عایق‌بندی و ولتاژ نامی ۶۹۰ ولت: تضمین حداکثر ایمنی در مقابل نوسانات شدید و نویزهای گذرای شبکه صنعتی.
- امکان نصب دوگانه: قابلیت بستن بر روی ریل مینیاتوری استاندارد ۳۵ میلی‌متری و همچنین پیچ شدن مطمئن به صفحه مونتاژ تابلو.
کاربردهای اصلی:
- راه‌اندازی الکتروموتورهای سه‌فاز ۲۲ کیلووات (۳۰ اسب) به روش ستاره-مثلث یا تک‌ضرب (DOL)
- پمپ‌های عمیق کشاورزی، بوسترپمپ‌های تصفیه‌خانه‌ها و آب‌رسانی ایستگاه‌های بزرگ
- کمپرسورهای اسکرو بزرگ، فن‌های مکنده و دمنده صنعتی، آسیاب‌ها و خردکن‌های خطوط تولید
- دستگاه‌های اکسترودر، پرس‌های ضربه‌ای و خطوط سنگین تزریق پلاستیک
- کوره‌های عملیات حرارتی، تابلوهای برق چنج‌اور اتوماتیک دیزل‌ژنراتور و بانک‌های خازنی
جدول مشخصات فنی
| مشخصه فنی | توضیحات / مقدار |
|---|---|
| نام محصول | کنتاکتور سه فاز مغناطیسی صنعتی (A.C. Contactor) |
| برند سازنده | شوان الکتریک (Schwan Electric) |
| کد فنی و مدل | CJX2-D5011 (سری CJX2-D) |
| کشور سازنده | چین (Made in China) – گرید صنعتی باکیفیت |
| جریان نامی کاری (IeI_e) در رده AC-3 | ۵۰ آمپر (50A در ولتاژ 380V/400V) |
| جریان حرارتی نامی پیوسته (IthI_{th}) | ۸۰ آمپر (80A در رده بارهای مقاومتی AC-1) |
| توان نامی الکتروموتور (در شبکه 400V) | ۲۲ کیلووات (حدود ۳۰ اسب بخار) |
| توان نامی الکتروموتور (در شبکه 220V) | ۱۱ کیلووات (15HP) |
| توان نامی در ولتاژ 660V | ۲۲ کیلووات |
| ولتاژ عایق‌بندی نامی (UiU_i) | ۶۹۰ ولت |
| ولتاژ کاری نامی (UeU_e) | تا ۶۹۰ ولت متناوب |
| ولتاژ بوبین تحریک | ۲۲۰ ولت متناوب (220V AC – 50/60Hz) |
| تعداد پل‌های اصلی قدرت | ۳ پل قدرت (ورودی‌ها 1L1, 3L2, 5L3 و خروجی‌ها 2T1, 4T2, 6T3) |
| کنتاکت‌های کمکی فرمان داخلی | ۱ عدد باز + ۱ عدد بسته (1NO + 1NC) |
| سایز سیم و کابل مجاز | ۱۰ تا ۲۵ (و تا ۳۵) میلی‌متر مربع |
| گشتاور پیچ‌های قدرت | ۳.۵ تا ۴.۰ نیوتن‌متر |
| روش نصب | ریلی (DIN Rail 35mm) یا پیچی به سینی تابلو |
| استانداردهای بین‌المللی | IEC 60947-4-1, GB/T 14048.4, CE, ISO 9001 |
راهنمای سیم‌بندی و نصب کاربردی
- نصب فیزیکی در تابلو:
- با توجه به وزن و ضربه قطع و وصل کنتاکتور ۵۰ آمپر، توصیه می‌شود علاوه بر ریل ۳۵ میلی‌متری، از سوراخ‌های شاسی فلزی پشت دستگاه برای پیچ‌کردن مستقیم به صفحه مونتاژ تابلو استفاده کنید.
- سیم‌کشی مدار قدرت (ورودی سه فاز و خروجی موتور):
- ورودی برق شبکه:
- فاز اول به ترمینال 1 L1
- فاز دوم به ترمینال 3 L2
- فاز سوم به ترمینال 5 L3
- خروجی به بار (یا رله حرارتی بی‌متال):
- خروجی فاز اول به ترمینال 2 T1
- خروجی فاز دوم به ترمینال 4 T2
- خروجی فاز سوم به ترمینال 6 T3
- سیم‌کشی مدار فرمان (تغذیه بوبین A1 و A2):
- سیم نول مدار فرمان مستقیماً به پایه A2 متصل می‌گردد.
- فاز فرمان پس از عبور از کلید مینیاتوری، کنتاکت بسته بی‌متال (95-96) و شستی استپ، به ورودی شستی استارت و نهایتاً به پایه A1 می‌رسد.
- سیم‌بندی کنتاکت‌های کمکی داخلی:
- ترمینال‌های 13 NO و 14 NO: به صورت موازی با شستی استارت بسته می‌شوند تا مدار خودنگهدارنده (Latch) را پس از رها شدن شستی فعال نگه دارند.
- ترمینال‌های 21 NC و 22 NC: در مدارهای ستاره-مثلث یا چپگرد-راستگرد جهت اینترلاک الکتریکی به کار می‌روند تا از وصل هم‌زمان دو کنتاکتور و وقوع اتصال‌کوتاه فاز به فاز جلوگیری شود.
- نکات طلایی کابل‌کشی:
- به علت جریان نامی ۵۰ آمپر و عبور جریان‌های لحظه‌ای استارت تا ۲۰۰ آمپر، استفاده از کابل مسی حداقل با سطح مقطع ۱۶ میلی‌متر مربع و کابلشو یا وایرسرهای ضخیم استاندارد الزامی است. حتماً پیچ‌های ترمینال را با آچار مناسب و گشتاور استاندارد محکم نمایید.
