لیمیت سوئیچ فشاری قرقره دار CNTD مدل CSA-012

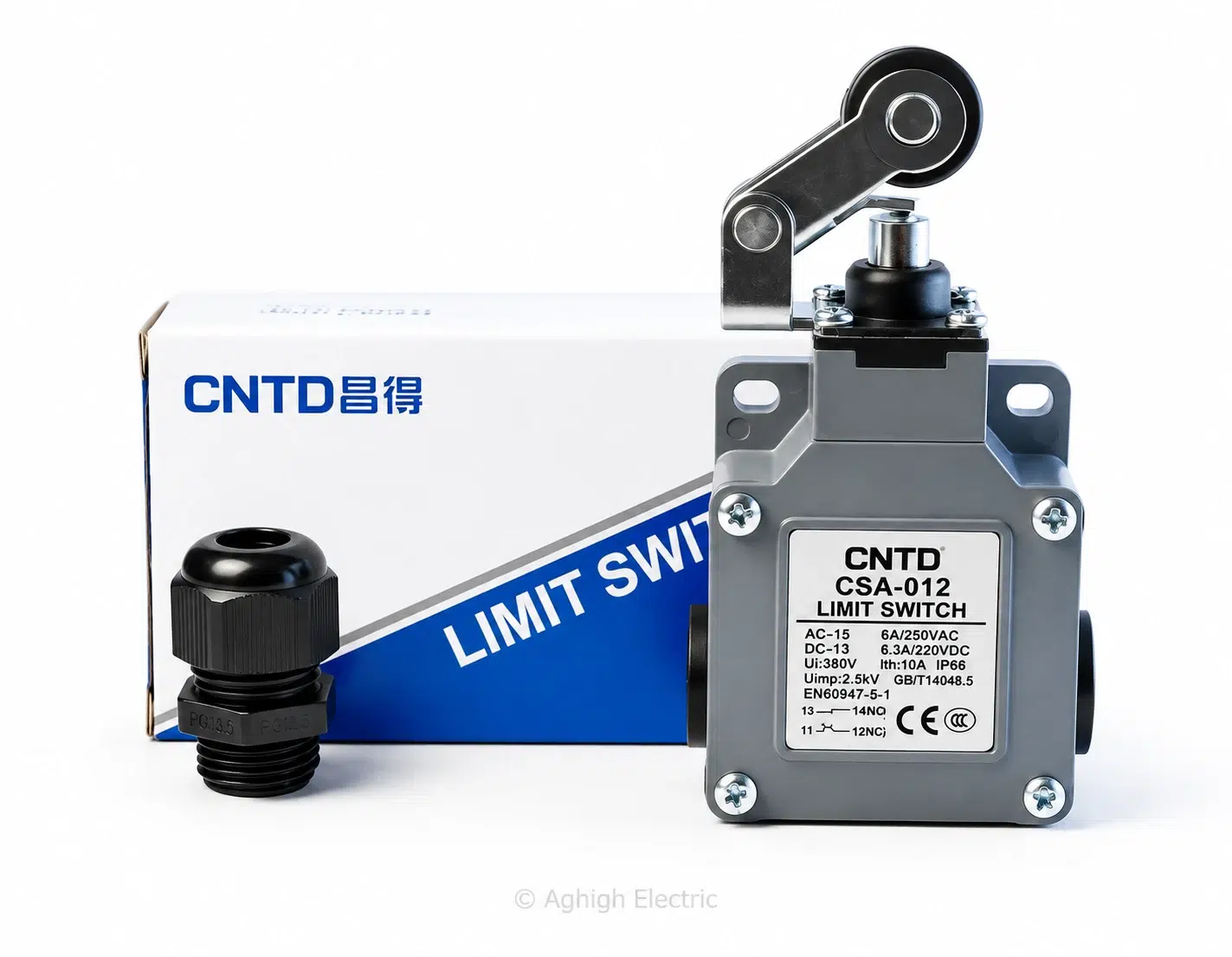

لیمیت سوئیچ (میکروسوئیچ) CNTD مدل CSA-012 یکی از پرکاربردترین تجهیزات الکترومکانیکی برای تشخیص موقعیت فیزیکی، پایان کورس حرکتی و کنترل توقف در خطوط تولید و ماشین‌آلات صنعتی است. این سوئیچ مجهز به مکانیزم عملگر پین فشاری با اهرم غلتکی/قرقره‌ای (Roller Plunger) است که ضربات جانبی و زاویه‌دار قطعات متحرک مانند کم‌ها (Cams)، ریل‌ها یا درب‌های صنعتی را به نرمی دریافت و به کنتاکت داخلی منتقل می‌کند.

بدنه این لیمیت سوئیچ با بهره‌گیری از متریال صنعتی مقاوم، عایق‌بندی دقیق با استاندارد IP66 در برابر نفوذ گردوغبار و پاشش مستقیم آب دارد. در ساختار داخلی آن یک جفت کنتاکت مستقل با مکانیزم ضربه‌ای (Snap Action) از نوع 1NO + 1NC تعبیه شده که قابلیت قطع و وصل همزمان فرمان در مدارهای AC و DC با جریان نامی پیوسته ۱۰ آمپر را مهیا می‌سازد. به همراه این محصول، یک عدد گلند استاندارد نمره PG13.5 جهت ورود امن کابل و حفظ آب‌بندی ارائه می‌شود.

میکروسوئیچ سی ان تی دی مدل CSA012

راهنمای نصب و سیم‌بندی (Installation & Wiring Guide)

1. نصب فیزیکی بدنه:
   • لیمیت سوئیچ را با استفاده از ۲ عدد پیچ از طریق سوراخ‌های تعبیه‌شده در گوشه‌های بدنه روی شاسی یا استراکچر دستگاه محکم کنید.
   • موقعیت اهرم قرقره را طوری تنظیم کنید که بادامک یا قطعه متحرک، اهرم را با زاویه ملایم (حداکثر ۳۰ درجه نسبت به افق) به سمت پایین فشرده کند و از اعمال کورس حرکتی اضافه یا ضربات مکانیکی شوک‌آور بیش از حد مجاز خودداری فرمایید.
2. آماده‌سازی ورود کابل:
   • کابل کنترل فرمان را از مهره و گلند مشکی PG13.5 رد کرده و گلند را روی ورودی رزوه بدنه بپیچید و محکم کنید تا آب‌بندی IP66 کاملاً حفظ شود.
3. سیم‌بندی الکتریکی کنتاکت‌ها:
   • چهار پیچ درب کاور جلویی را باز کنید تا محفظه میکروسوئیچ در دسترس قرار گیرد.
   • مدار استپ / قطع ایمنی (NC): سیم‌های مدار سری فرمان یا ایمنی را به ترمینال‌های 11 و 12 ببندید (در حالت عادی وصل است و به محض برخورد قطع می‌شود).
   • مدار استارت / اعلام وضعیت به PLC (NO): سیم‌های ورودی دیجیتال PLC یا آلارم را به ترمینال‌های 13 و 14 متصل کنید (با برخورد تحریک شده و وصل می‌شود).
4. بستن درب:
   • پس از اتمام سیم‌کشی، لاستیک درزگیر دور لبه کاور را بررسی کنید و هر چهار پیچ درب را به صورت ضربدری و یکنواخت سفت نمایید.
