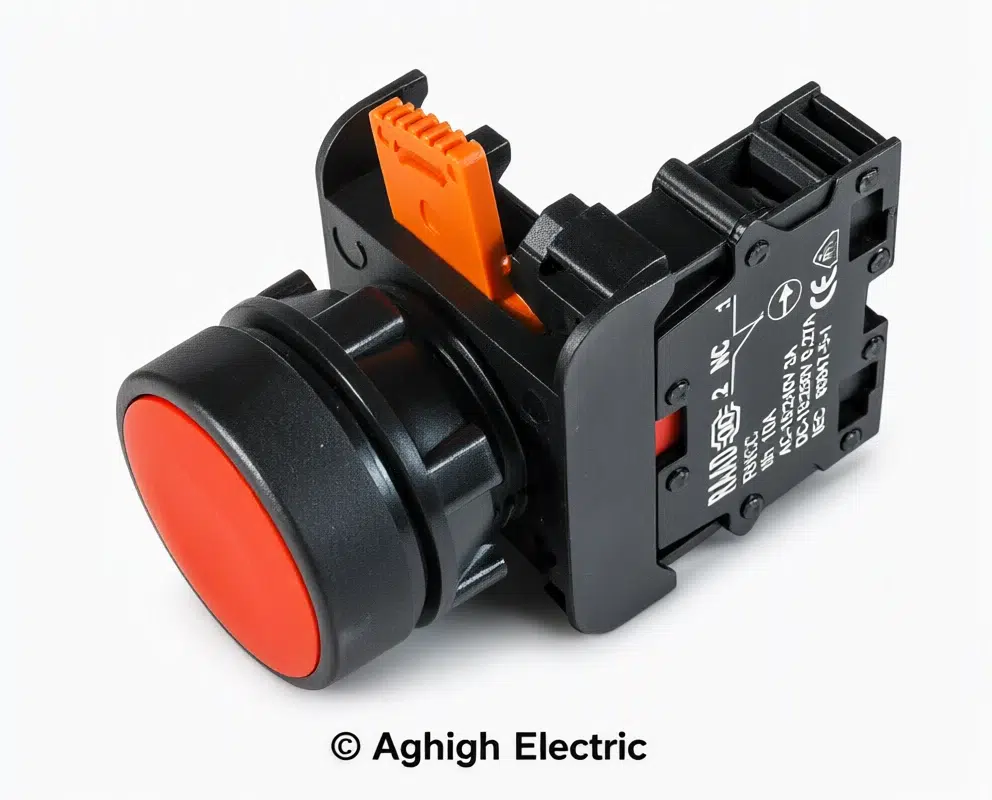

شاسی استوپ رعد مدل RNCC (قرمز تابلویی ۲۲mm)
۳.۵۵۰.۰۰۰ ریال
توضیحات تکمیلی
| وزن | 22 گرم |
|---|---|
| کنتاکت | استارت, استپ |
شاسی استوپ ساده رعد (Stop Push Button Switch – سری RNCC) از اساسی‌ترین و مطمئن‌ترین کلیدهای فرمان در تابلوهای برق صنعتی، جعبه‌های کلید و مدارات راه‌اندازی و کنترل الکتروموتورها است. این کلید برای فرمان قطع لحظه‌ای (Stop) و خارج کردن کنتاکتور از مدار طراحی شده است. به محض فشردن کلید قرمز، مدار تغذیه بوبین قطع شده و سیستم در حالت ایمن متوقف می‌شود.
شاسی استوپ رعد با بدنه پلیمری تقویت‌شده و مهندسی دقیق، مقاومت فوق‌العاده‌ای در برابر ضربه، سایش، لرزش و حرارت محیطی دارد. تجهیز این شاسی به مکانیزم ضامن قفل‌کننده فشاری سریع (ضامن نارنجی‌رنگ)، فرآیند نصب، جداسازی سرشاسی از کنتاکت بلاک و تعویض قطعات را در کمترین زمان و بدون نیاز به ابزار پیچیده ممکن ساخته است.
- 💳 امکان خرید اقساطی (اسنپ‌پی و دیجی‌پی)
- 🚀 ارسال سریع به سراسر کشور
- 🏬 فروشنده: عقیق الکتریک
- 🛡️ 7 روز ضمانت بازگشت کالا
شاسی استوپ ساده رعد (Stop Push Button Switch – سری RNCC)
از اساسی‌ترین و مطمئن‌ترین کلیدهای فرمان در تابلوهای برق صنعتی، جعبه‌های کلید و مدارات راه‌اندازی و کنترل الکتروموتورها است. این کلید برای فرمان قطع لحظه‌ای (Stop) و خارج کردن کنتاکتور از مدار طراحی شده است. به محض فشردن کلید قرمز، مدار تغذیه بوبین قطع شده و سیستم در حالت ایمن متوقف می‌شود.
شاسی استوپ رعد با بدنه پلیمری تقویت‌شده و مهندسی دقیق، مقاومت فوق‌العاده‌ای در برابر ضربه، سایش، لرزش و حرارت محیطی دارد. تجهیز این شاسی به مکانیزم ضامن قفل‌کننده فشاری سریع (ضامن نارنجی‌رنگ)، فرآیند نصب، جداسازی سرشاسی از کنتاکت بلاک و تعویض قطعات را در کمترین زمان و بدون نیاز به ابزار پیچیده ممکن ساخته است.
راهنمای خلاصه و سریع نصب تابلویی
- جداسازی سرشاسی: ضامن نارنجی‌رنگ بالای بلوک را به سمت بالا بکشید تا کله‌گی قرمز از بلوک کنتاکت مشکی جدا شود.
- بستن روی درب تابلو: مهره گلویی پلاستیکی را باز کرده، کله‌گی شاسی را از روی درب تابلو به داخل سوراخ استاندارد ۲۲ میلی‌متری وارد کنید و مهره را از پشت درب با دست یا آچار مخصوص محکم نمایید.
- قفل کردن بلوک کنتاکت: بدنه کنتاکت را روی زائده‌های پشت کله‌گی چفت کرده و ضامن کشویی نارنجی را به پایین فشار دهید تا در جای خود کاملاً قفل شود.
- سیم‌بندی مدار فرمان (NC): سیم مسیر تغذیه بوبین کنتاکتور را به صورت سری از پایانه‌های ۱ و ۲ (ترمینال‌های نرمال بسته NC) عبور دهید تا با هر بار فشردن شاسی، مدار در کسری از ثانیه قطع گردد.
| مشخصه فنی | مقادیر و توضیحات |
|---|---|
| برند / سازنده | شرکت تولیدی رعد (RAAD) |
| نوع کالا | شاسی فرمان استوپ تابلویی گرد (Push Button Stop) |
| کد مدل کالا | سری RNCC |
| رنگ کله‌گی | قرمز مات صنعتی (Red) |
| نوع چراغ | فاقد چراغ (ساده / غیراشاره‌ای) |
| قطر سوراخ نصب روی پنل | استاندارد تابلویی ۲۲ میلیمتر (∅22 mm\varnothing 22\text{ mm}) |
| نوع عملکرد مکانیکی | خودبرگشت فنری (Momentary / لحظه‌ای) |
| ترکیب کنتاکت پیش‌فرض | ۱ کنتاکت نرمال بسته (1NC1\text{NC}) با قابلیت اضافه کردن کنتاکت‌های کمکی NO یا NC |
| جریان نامی حرارتی (IthI_{th}) | ۱۰ آمپر (10 A10\text{ A}) |
| ولتاژ و رده بارداری | AC-15: 240V 3A / DC-13: 250V 0.27A |
| استاندارد مرجع ساخت | استاندارد IEC 60947-5-1 با نشان CE و تاییدیه توانی |
