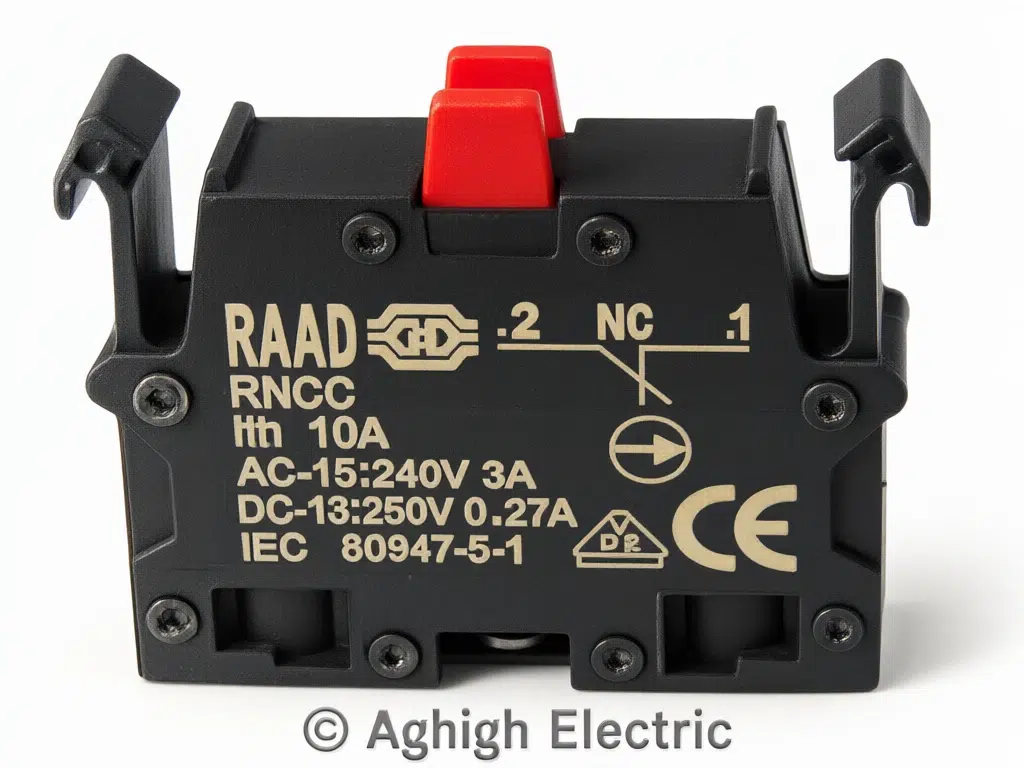

کنتاکت کمکی شاسی رعد مدل RNCC (قرمز – 1NC بسته)
۱.۸۲۰.۰۰۰ ریال
توضیحات تکمیلی
کنتاکت کمکی شاسی رعد مدل RNCC (Auxiliary Contact Block – NC) که با رنگ قرمز پین محرک خود مشخص می‌شود، واحد سوئیچینگ نرمال بسته (Normally Closed) جهت نصب در انواع تجهیزات فرمان تابلویی از جمله شاسی‌های استوپ (Stop Pushbutton)، شاسی‌های قارچی قطع اضطراری (Emergency Stop)، پوش‌باتن‌های دوبل و کلیدهای سلکتوری شرکت رعد است.
این ماژول دارای مکانیزم قطع مطمئن و استاندارد ایمنی باز شدن مثبت کنتاکت (Positive Opening Operation با علامت فلش داخل دایره) است؛ به این معنی که حتی در صورت جوش خوردگی پلاتین‌ها بر اثر عبور جریان‌های اتصال کوتاه گذرا، با اعمال فشار فیزیکی روی شاسی، پلاتین‌ها اجباراً از یکدیگر جدا شده و جریان قطع اضطراری را تضمین می‌کنند. ساختار کشویی Snap-on نصب و تعویض آن را بدون نیاز به ابزار پیچیده در کسری از ثانیه ممکن می‌سازد.
- 💳 امکان خرید اقساطی (اسنپ‌پی و دیجی‌پی)
- 🚀 ارسال سریع به سراسر کشور
- 🏬 فروشنده: عقیق الکتریک
- 🛡️ 7 روز ضمانت بازگشت کالا
کنتاکت کمکی شاسی رعد مدل RNCC (Auxiliary Contact Block – NC)
که با رنگ قرمز پین محرک خود مشخص می‌شود، واحد سوئیچینگ نرمال بسته (Normally Closed) جهت نصب در انواع تجهیزات فرمان تابلویی از جمله شاسی‌های استوپ (Stop Pushbutton)، شاسی‌های قارچی قطع اضطراری (Emergency Stop)، پوش‌باتن‌های دوبل و کلیدهای سلکتوری شرکت رعد است.
این ماژول دارای مکانیزم قطع مطمئن و استاندارد ایمنی باز شدن مثبت کنتاکت (Positive Opening Operation با علامت فلش داخل دایره) است؛ به این معنی که حتی در صورت جوش خوردگی پلاتین‌ها بر اثر عبور جریان‌های اتصال کوتاه گذرا، با اعمال فشار فیزیکی روی شاسی، پلاتین‌ها اجباراً از یکدیگر جدا شده و جریان قطع اضطراری را تضمین می‌کنند. ساختار کشویی Snap-on نصب و تعویض آن را بدون نیاز به ابزار پیچیده در کسری از ثانیه ممکن می‌سازد.
راهنمای خلاصه و سریع نصب
- جای‌گذاری روی براکت: براکت فلزی یا پلاستیکی شاسی تابلویی را آماده کنید؛ خارهای جانبی بلوک RNCC را در شیار مربوطه پشت شاسی تنظیم کرده و به جلو فشار دهید تا در جای خود چفت (Click) شود.
- قابلیت ترکیب با سایر کنتاکت‌ها: می‌توانید یک کنتاکت سبز (RNOC) و یک کنتاکت قرمز (RNCC) را در کنار هم روی یک شاسی دوبل سوار کنید یا برای افزایش کنتاکت‌ها، ماژول‌ها را در ردیف پشت هم اضافه نمایید.
- سیم‌بندی پایانه NC (مدار استوپ): سیم ورودی فاز مدار فرمان را به ترمینال ۱ و خروجی را از ترمینال ۲ به سمت مدار استارت یا بوبین ببرید. در وضعیت عادی این پلاتین وصل بوده و جریان عبور می‌کند؛ به محض فشردن شستی قرمز یا کلید قارچی، پلاتین فوراً باز شده و مدار متوقف می‌شود.
| مشخصه فنی | مقادیر و توضیحات |
|---|---|
| برند / سازنده | شرکت تولیدی رعد (RAAD) |
| نوع قطعه | بلوک کنتاکت کمکی ماژولار تابلویی (Contact Block) |
| کد فنی مدل | RNCC |
| نوع کنتاکت | ۱ کنتاکت نرمال بسته (1NC1\text{NC} – Normally Closed) |
| رنگ پین محرک | قرمز استاندارد (نشانگر کنتاکت مدار قطع/استوپ) |
| جریان نامی حرارتی (IthI_{th}) | ۱۰ آمپر (10 A10\text{ A}) |
| ولتاژ و رده بارداری | AC-15: 240V 3A / DC-13: 250V 0.27A |
| استاندارد مرجع | IEC 60947-5-1 دارای استاندارد CE و نشان ایمنی VDE |
| شماره‌گذاری پایانه‌ها | ترمینال‌های ورودی و خروجی با شماره ۱ و ۲ (.1 و .2) |
| سازگاری فیزیکی | انواع شاسی استوپ، امرجنسی، استارت، دوبل و سلکتوری رعد (∅22mm\varnothing 22\text{mm}) |
| نوع اتصال سیم | پایانه‌های پیچی ضدلرزش مناسب انواع وایرشو و سرسیم |
