شاسی استوپ چراغدار رعد (قرمز تابلویی ۲۲mm)

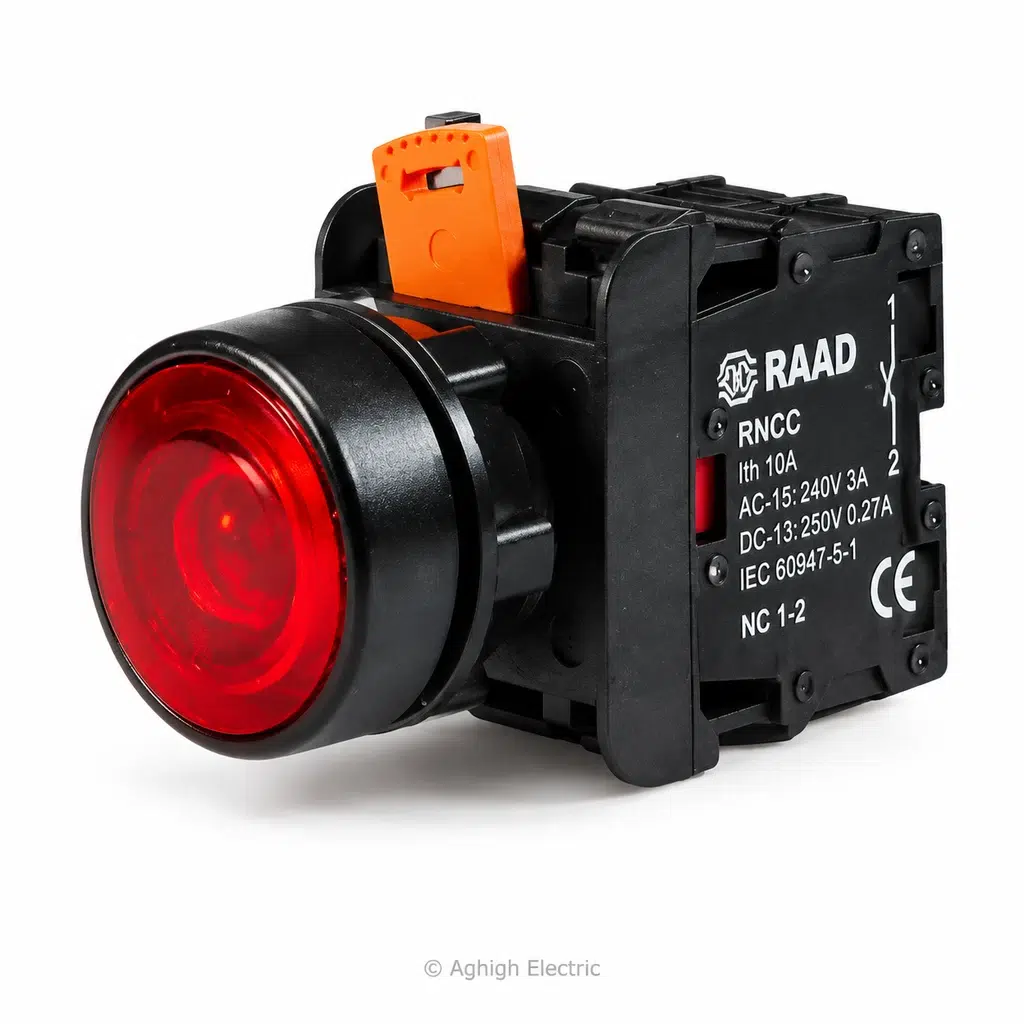

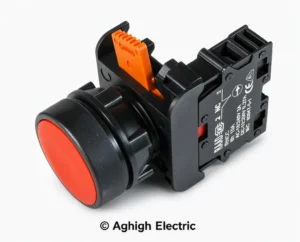

شاسی استوپ چراغدار قرمز رعد (Illuminated Stop Push Button Switch)

از ضروری‌ترین و حساس‌ترین تجهیزات فرمان و حفاظت در تابلوهای توزیع و کنترل، جعبه‌های فرمان و خطوط ماشین‌آلات صنعتی است. این کلید برای قطع لحظه‌ای، توقف خط یا غیرفعال‌سازی مدار تغذیه موتورها به کار رفته و به دلیل تجهیز به چراغ سیگنال داخلی (Pilot Light)، بازخورد وضعیت توقف، آلارم یا خطای مدار را به طور فوری و واضح از طریق رنگ قرمز به اپراتور گزارش می‌دهد.

شاسی استوپ چراغدار رعد به طور پیش‌فرض به بلوک کنتاکت نرمال بسته (1NC) و ضامن قفل‌کننده فشاری سریع (ضامن نارنجی‌رنگ) مجهز است که باز کردن و مونتاژ کله‌گی روی پنل و تعویض لامپ هولدر را در کمترین زمان ممکن می‌سازد. بدنه پلیمری ضدحریق با دوام بالا، کنتاکت‌های نقره با کمترین مقاومت الکتریکی و مقاومت در برابر پاشش ذرات و ارتعاشات صنعتی، عملکرد ایمن و بدون نقص آن را تضمین می‌کند.

راهنمای خلاصه و سریع نصب تابلویی

1. آزادسازی کلید: ضامن نارنجی‌رنگ بالای بلوک را بالا بکشید تا کله‌گی شاسی استوپ از یونیت کنتاکت و محفظه لامپ آزاد شود.
2. مونتاژ روی پنل تابلو: مهره گلویی مشکی را باز کرده، شاسی قرمز را از جلوی پنل به داخل سوراخ ۲۲ میلی‌متری هدایت کنید و مهره قفل‌کننده را از پشت تابلو آچارکشی و محکم نمایید.
3. قفل کردن یونیت فرمان: بلوک کنتاکت را روی گلویی شاسی چفت کرده و ضامن نارنجی را به پایین فشار دهید تا در جای خود قفل شود.
4. سیم‌بندی مدار فرمان و چراغ:
   • سیم‌کشی مدار قطع (NC): پایه‌های ۱ و ۲ کنتاکت بسته قرمز را به صورت سری در مسیر مدار استپ / بوبین کنتاکتور یا رله فرمان قرار دهید.
   • سیم‌کشی چراغ سیگنال: پایانه‌های پایه لامپ میانی را به مسیر سیگنالینگ مورد نظر (مثلاً تیغه بسته NC کمکی کنتاکتور جهت روشن شدن چراغ قرمز هنگام خاموش بودن موتور، یا رله آلارم خطا) متصل کنید.
