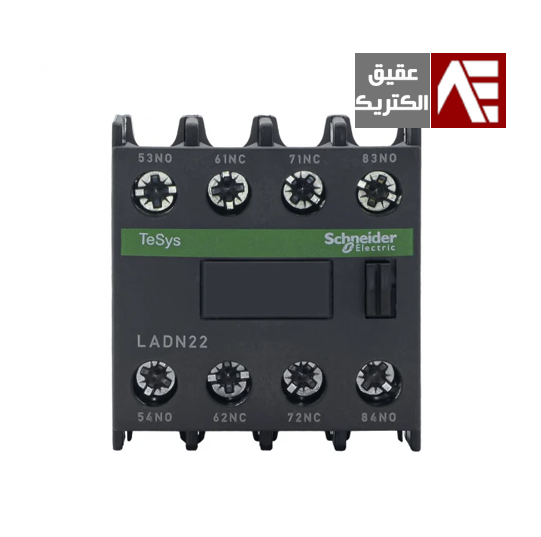

کنتاکت کمکی کنتاکتور اشنایدر دو باز و دو بسته مدل DN22

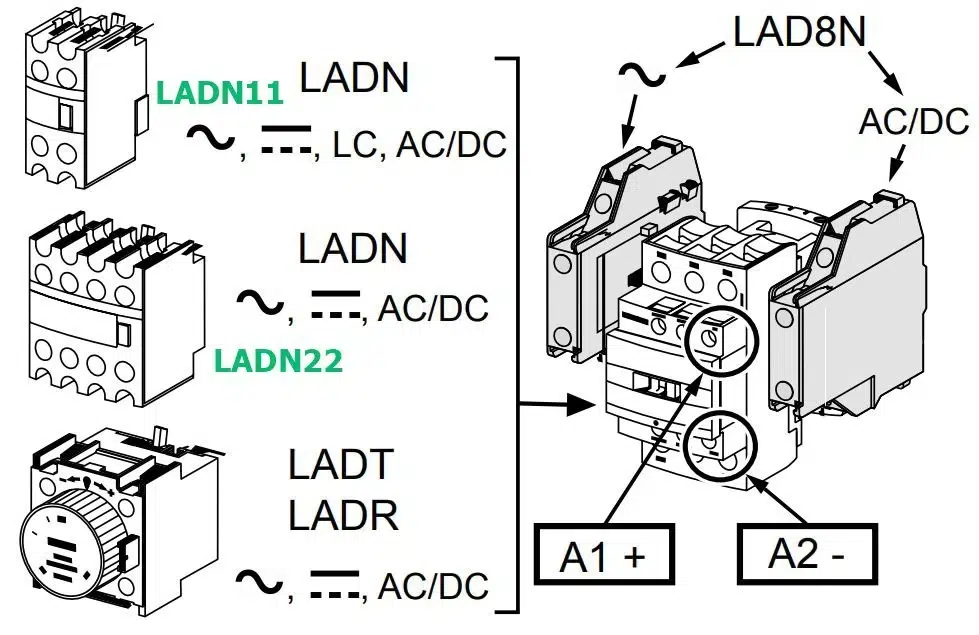

کنتاکت کمکی 2NO+2NC اشنایدر از سری محصولات TeSys D اشنایدر است که با کد فنی LADN22 تولید می شود. این تجهیز قابلیت نصب روی کنتاکتورهای سری D اشنایدر الکتریک (LC1D09-LC1D150) و کنتاکتورهای سری F اشنایدر (LC1F115-LC1F800) را داراست. حداقل ولتاژ سوئیچینگ آن 17 ولت و حداقل جریان سوئیچیگ آن 5 میلی آمپر است. کنتاکت کمکی 2NO+2NC اشنایدر با استفاده از فیوز GG با جریان 10 آمپر، حفاظت حرارتی ایجاد می کند. ظرفیت اتصال این تجهیز در 690 ولت AC برابر 140 آمپر و در 690 ولت DC برابر 250 آمپر است. میزان جریان حرارتی (Ith) در دمای 60 درجه سانتی گراد برای این تجهیز معادل 10 آمپر است. رنج جریان عملکردی (Ie) کنتاکت کمکی 2NO+2NC اشنایدر برابر با 6 آمپر در 120 ولت (AC-15)، 1.04 آمپر در 690 ولت (AC-15)، 0.55 آمپر در 125 ولت (DC-13)، 0.1 آمپر در 600 ولت (DC-13) است. این محصول دارای دوام مکانیکی بسیارخوب 30Mcycles می باشد. رنج مجاز در کوتاه مدت برای این محصول در جریان 100 آمپر برابر یک ثانیه، جریان 120 آمپر برابر 500 میلی ثانیه و جریان 140 آمپر برابر 100 میلی ثانیه است.

کنتاکت های کمکی دستگاه های تعویض ثانویه هستند که در ارتباط با تجهیزات سوئیچینگ اولیه مانند قطع کننده های مدار، رله ها و کنتاکتور ها کار می کنند. این کنتاکت ها به طور فیزیکی به مکانیزم اصلی سوئیچ متصل می شوند و همان زمان فعال می شوند. آنها معمولاً به عنوان قفل یا نگهدارنده در مدار کنترل اولیۀ دستگاه به کار می روند و گاهی برای نشان دادن وضعیت عملیات از آنها استفاده می شود. دو نوع اصلی کنتاکت کمکی وجود دارد:

• به صورت نرمال باز (NO)
• به صورت نرمال بسته (NC)
