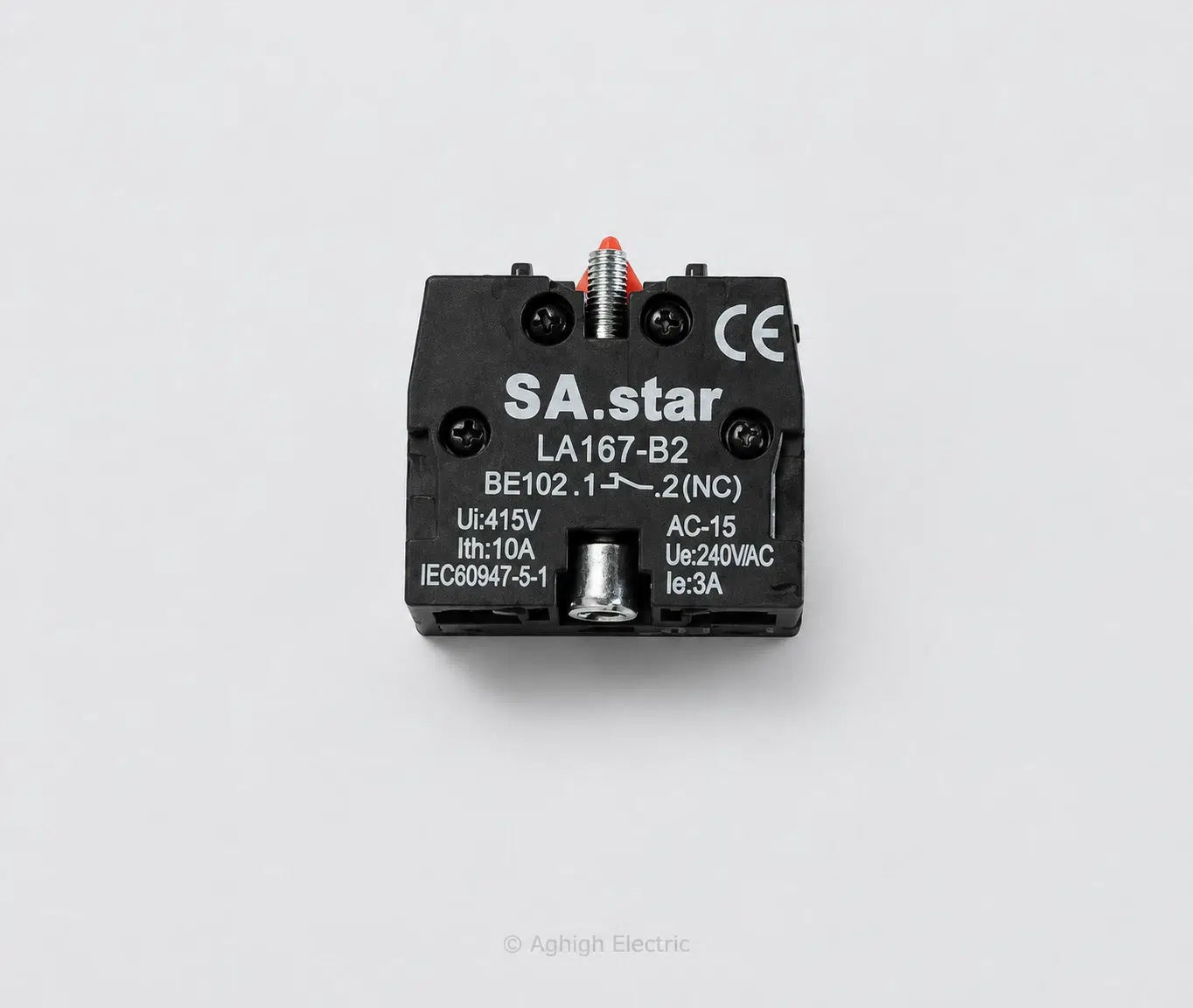

کنتاکت کمکی شاسی فرمان تله مکانیک مدل LA167-B2 کد BE102 نرمال بسته NC
۶۴۰.۰۰۰ ریال
توضیحات تکمیلی
کنتاکت کمکی مدل LA167-B2 (تیپ معروف BE102) یک ماژول سوئیچینگ فرمان استاندارد از نوع نرمال بسته (1NC – Normally Closed) با ترمینال‌های استاندارد 1 و 2 است. این قطعه به صورت ویژه به عنوان کنتاکت قطع اضطراری، کلید استپ (Stop) و مدارهای حفاظتی اینترلاک در تابلوهای برق صنعتی استفاده می‌شود.
این بلوک کنتاکت با پین محرک قرمز رنگ شناخته می‌شود و به راحتی پشت انواع شاسی‌های استپ قرمز، شاسی‌های استپ قارچی قفل‌شو (Emergency Stop)، کلیدهای دوطرفه و سلکتوری با قطر سوراخ‌کاری ۲۲ میلیمتر (تیپ XB2/ZB2) نصب می‌گردد. استفاده از پلاتین‌های آلیاژی نقره‌ای با واکنش سریع، جریان نامی پیوسته ۱۰ آمپر (Ith: 10A) و ولتاژ عایقی ۴۱۵ ولت، عملکرد ایمن و بدون نقص آن را در شرایط صنعتی سنگین تضمین می‌نماید. همچنین طراحی این مدل امکان اضافه شدن طبقاتی (پشته‌ای) جهت ارتقای مدار فرمان را داراست.
- 💳 امکان خرید اقساطی (اسنپ‌پی و دیجی‌پی)
- 🚀 ارسال سریع به سراسر کشور
- 🏬 فروشنده: عقیق الکتریک
- 🛡️ 7 روز ضمانت بازگشت کالا
کنتاکت کمکی مدل LA167-B2 (تیپ معروف BE102)
یک ماژول سوئیچینگ فرمان استاندارد از نوع نرمال بسته (1NC – Normally Closed) با ترمینال‌های استاندارد 1 و 2 است. این قطعه به صورت ویژه به عنوان کنتاکت قطع اضطراری، کلید استپ (Stop) و مدارهای حفاظتی اینترلاک در تابلوهای برق صنعتی استفاده می‌شود.
این بلوک کنتاکت با پین محرک قرمز رنگ شناخته می‌شود و به راحتی پشت انواع شاسی‌های استپ قرمز، شاسی‌های استپ قارچی قفل‌شو (Emergency Stop)، کلیدهای دوطرفه و سلکتوری با قطر سوراخ‌کاری ۲۲ میلیمتر (تیپ XB2/ZB2) نصب می‌گردد. استفاده از پلاتین‌های آلیاژی نقره‌ای با واکنش سریع، جریان نامی پیوسته ۱۰ آمپر (Ith: 10A) و ولتاژ عایقی ۴۱۵ ولت، عملکرد ایمن و بدون نقص آن را در شرایط صنعتی سنگین تضمین می‌نماید. همچنین طراحی این مدل امکان اضافه شدن طبقاتی (پشته‌ای) جهت ارتقای مدار فرمان را داراست.
راهنمای نصب و سیم‌بندی (Installation & Wiring Guide)
- نصب بر روی پایه‌بست شاسی (Collar):
- بلوک کنتاکت را روی پایه نگه‌دارنده شاسی (براکت فلزی یا پلاستیکی شاسی فرمان) هم‌راستا کنید به طوری که پین قرمز دقیقاً در مسیر زبانه متحرک شاسی قرار گیرد.
- پیچ میانی فلزی را به سمت داخل فشار داده یا سفت کنید تا زبانه کنتاکت در براکت قفل شود.
- سیم‌بندی مسیر فرمان (حلقه ایمنی/استپ):
- برای مدارهای استپ یا قطع اضطراری، سیم فاز مدار فرمان را به ترمینال شماره ۱ وصل کنید.
- خروجی مدار را از ترمینال شماره ۲ خارج کرده و به مدار استارت (ترمینال ۳ شاسی باز) یا بوبین کنترل متصل نمایید. در این حالت مدار در وضعیت عادی متصل بوده و با فشرده شدن شاسی، جریان قطع می‌گردد.
- افزودن به صورت طبقاتی:
- در صورت نیاز به کنتاکت‌های بیشتر (مثلاً ترکیب با کنتاکت باز NO مدل BE101)، این ماژول از پشت روی بلوک دیگر قرار گرفته و توسط پیچ بلند رزوه‌دار مهار می‌شود.
| مشخصه فنی | توضیحات و مقادیر |
|---|---|
| نوع قطعه | بلوک کنتاکت کمکی شاسی فرمان تابلویی (Contact Block) |
| کد تجاری / مدل | LA167-B2 (معادل ساختار تله‌مکانیک BE102) |
| برند سازنده | SA.star |
| نوع و وضعیت کنتاکت | 1NC (یک کنتاکت نرمال بسته / Normally Closed) |
| شماره‌گذاری استاندارد ترمینال‌ها | ترمینال ورودی ۱ و خروجی ۲ (کد استاندارد بین‌المللی: .1 – .2) |
| رنگ پین محرک فیزیکی | قرمز (نشانگر استاندارد ایمنی کنتاکت بسته NC) |
| جریان نامی حرارتی (IthI_{th}) | ۱۰ آمپر (10A10\text{A}) |
| ولتاژ نامی عایقی (UiU_i) | ۴۱۵ ولت (415V415\text{V}) |
| رده کاربری استاندارد | AC-15: 240VAC ~ 3A |
| استاندارد ساخت | IEC 60947-5-1 / دارای نشان ایمنی CE |
| سیستم اتصال سیم | ترمینال‌های پیچی با صفحه فشاری (سازگار با وایرشو و سرسیم چنگالی/حلقوی) |
| سازگاری قطعات | تمامی شاسی‌ها، پوش‌باتن‌ها و کلیدهای فرمان قطر ۲۲ میلیمتر طرح اشنایدر/تله‌مکانیک |
