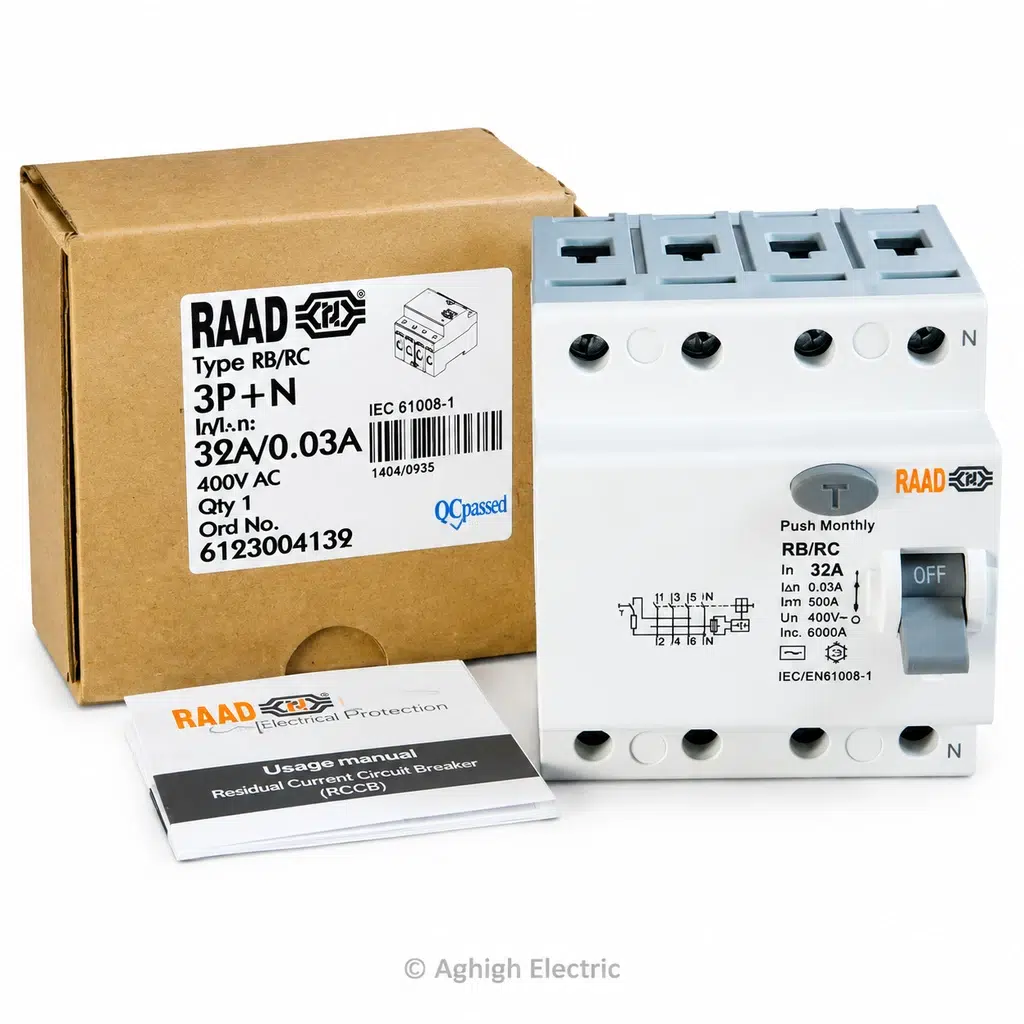

کلید محافظ جان سه فاز ۳۲ آمپر رعد (30mA)
۵۹.۰۰۰.۰۰۰ ریال
توضیحات تکمیلی
| وزن | 378 گرم |
|---|---|
| آمپر | 32, 63 |
کلید محافظ جان سه فاز ۳۲ آمپر رعد (RCCB – 3P+N) با آستانه نشتی جریان ۳۰ میلی‌آمپر (0.03A)، راه‌حل حفاظتی استاندارد و مطمئن برای تابلوهای برق سه فاز ساختمانی (ورودی کنتورهای سه فاز مجتمع‌ها، آسانسورها، موتورخانه‌ها) و خطوط صنعتی کارگاهی است.
این کلید به‌طور پیوسته برآیند جریان گذرنده از سه فاز و هادی نول را می‌سنجد. در شرایط تعادل، جمع برداری جریان‌ها صفر است؛ اما به‌محض بروز هرگونه جریان نشتی ناشی از فرسودگی عایق کابل‌ها، خطای اتصال زمین یا تماس ناخواسته با قسمت‌های برق‌دار، مکانیزم مکانیکی حساس آن در کسر ثانیه (زیر ۴۰ میلی‌ثانیه) هر چهار مسیر را قطع می‌کند تا از خطر برق‌گرفتگی و آتش‌سوزی ناشی از جرقه جلوگیری شود.
- 💳 امکان خرید اقساطی (اسنپ‌پی و دیجی‌پی)
- 🚀 ارسال سریع به سراسر کشور
- 🏬 فروشنده: عقیق الکتریک
- 🛡️ 7 روز ضمانت بازگشت کالا
کلید محافظ جان سه فاز ۳۲ آمپر رعد (RCCB – 3P+N)
با آستانه نشتی جریان ۳۰ میلی‌آمپر (0.03A)، راه‌حل حفاظتی استاندارد و مطمئن برای تابلوهای برق سه فاز ساختمانی (ورودی کنتورهای سه فاز مجتمع‌ها، آسانسورها، موتورخانه‌ها) و خطوط صنعتی کارگاهی است.
این کلید به‌طور پیوسته برآیند جریان گذرنده از سه فاز و هادی نول را می‌سنجد. در شرایط تعادل، جمع برداری جریان‌ها صفر است؛ اما به‌محض بروز هرگونه جریان نشتی ناشی از فرسودگی عایق کابل‌ها، خطای اتصال زمین یا تماس ناخواسته با قسمت‌های برق‌دار، مکانیزم مکانیکی حساس آن در کسر ثانیه (زیر ۴۰ میلی‌ثانیه) هر چهار مسیر را قطع می‌کند تا از خطر برق‌گرفتگی و آتش‌سوزی ناشی از جرقه جلوگیری شود.
ویژگی‌های متمایز:
- حفاظت ۴ پل واقعی (3P+N3\text{P}+\text{N}): قطع کامل و هم‌زمان سه هادی فاز و هادی نول برای ایمنی صددرصدی تکنسین هنگام تعمیرات.
- حساسیت دقیق ۳۰mA: منطبق بر ضوابط مبحث ۱۳ مقررات ملی ساختمان و استانداردهای جهانی ایمنی جانی.
- استحکام در برابر اتصال کوتاه: تحمل جریان اتصال کوتاه مشروط تا ۶ کیلوآمپر (6kA6\text{kA}).
- تست مکانیکی دوره‌ای (Push Monthly): مجهز به دکمه آزمون ماهیانه برای ارزیابی عملکرد مدار تست داخلی.
جدول مشخصات فنی (Technical Specifications)
| مشخصه فنی | شرح / مقدار استاندارد |
|---|---|
| برند سازنده | رعد الکتریک (RAAD) |
| نوع تجهیز | کلید محافظ جریان نشتی ۴ پل (RCCB – Three Phase) |
| سری / تیپ فنی | سری RB / RC (3P+N3\text{P} + \text{N}) |
| کد سفارش کارخانه (Ord No.) | 6123004132 |
| جریان نامی کارکرد (InI_n) | ۳۲ آمپر (32A) |
| جریان نشتی نامی قطع (IΔn\text{I}_{\Delta\text{n}}) | ۳۰ میلی‌آمپر (0.03A) – حفاظت جان و آتش‌سوزی |
| ولتاژ نامی (UnU_n) | ۴۰۰ ولت متناوب (400V AC400\text{V AC}) – سه فاز |
| فرکانس نامی | ۵۰ / ۶۰ هرتز |
| قدرت قطع اتصال کوتاه نامی (IncI_{nc}) | ۶۰۰۰ آمپر (6kA) |
| قدرت وصل و قطع نامی (IΔm\text{I}_{\Delta\text{m}}) | ۵۰۰ آمپر (500A) |
| استاندارد مرجع ساخت | IEC 61008-1 / EN 61008-1 |
| نوع ترمینال‌ها | پیچی قفسه‌ای دوبل (سازگار با سیم‌های افشان/مفتولی و شینه مینیاتوری سه فاز) |
| روش نصب | روی ریل متقارن ۳۵ میلی‌متری (DIN Rail standard) |
راهنمای سیم‌بندی و نصب تابلویی
۱. ملاحظات بالادست مدار: کلید محافظ جان به‌تنهایی فاقد رهاساز حرارتی-مغناطیسی در برابر اتصال کوتاه یا اضافه‌بار شدید است؛ لذا نصب یک کلید مینیاتوری سه فاز بالادست (MCB) متناسب با جریان ۳۲ آمپر قبل از آن الزامی است.
۲. ترتیب اتصال ترمینال‌های بالا (ورودی):
- فازهای ورودی L1L_1، L2L_2 و L3L_3 را به‌ترتیب به ترمینال‌های
1،3و5متصل نمایید. - سیم نول ورودی شبکه را دقیقاً به ترمینال بالایی با علامت
Nوصل کنید.
۳. ترتیب اتصال ترمینال‌های پایین (خروجی به مصرف‌کننده):
- فازهای خروجی را از ترمینال‌های
2،4و6به سمت بارهای سه فاز هدایت کنید. - نول خروجی: نول برگشتی بارها باید منحصراً به ترمینال
Nپایینی متصل شود.
(هشدار بسیار مهم: اتصال نول خروجی محافظ جان به شین نول عمومی تابلو یا تماس آن با ارت باعث پرش فوری کلید به حالت قطع خواهد شد).
۴. آزمون ماهانه: پس از اتمام سیم‌کشی و راه‌اندازی، دکمه خاکستری تست (T) را بفشارید؛ اهرم کلید باید درجا به وضعیت OFF تغییر حالت دهد.
