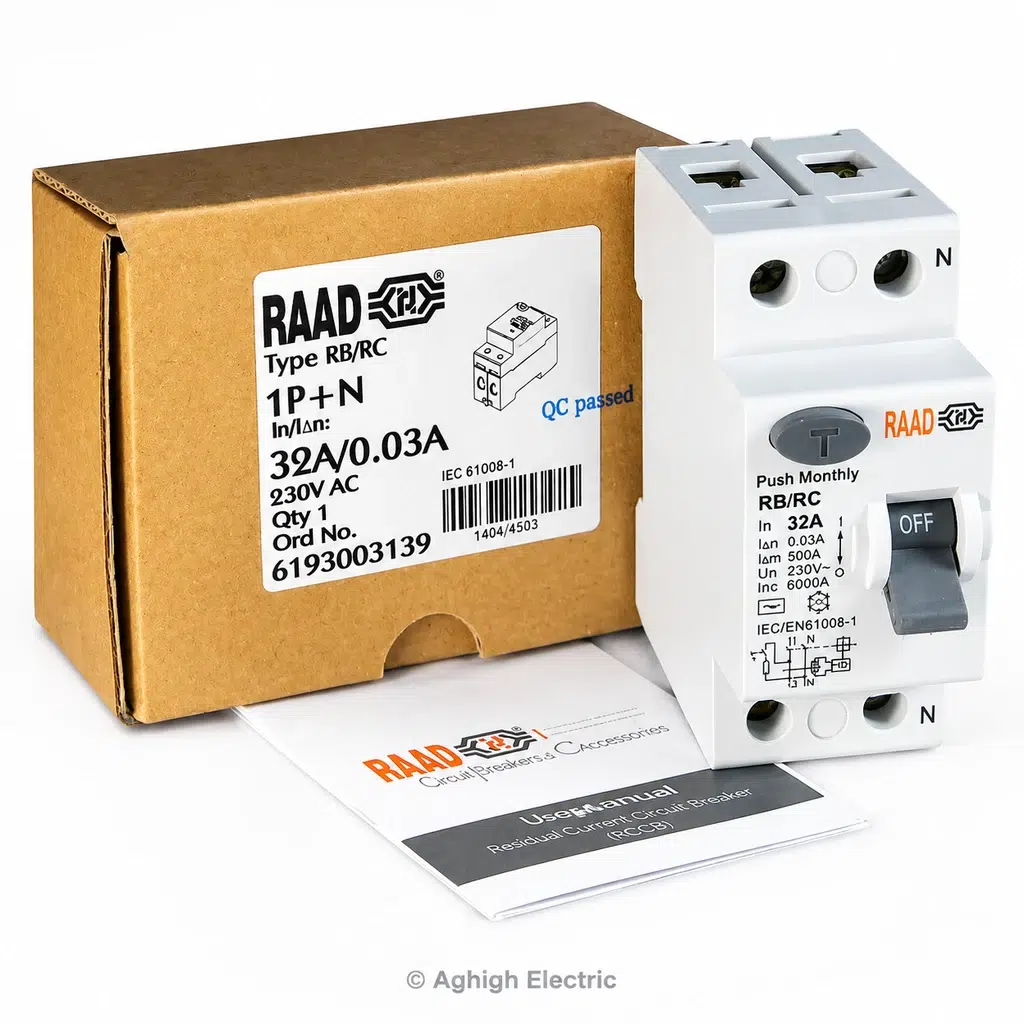

کلید محافظ جان تک فاز ۳۲ آمپر رعد (30mA)
۳۸.۵۰۰.۰۰۰ ریال
توضیحات تکمیلی
| وزن | 230 گرم |
|---|
کلید محافظ جان تک‌فاز رعد (RCCB) مدل ۳۲ آمپر با حساسیت ۳۰ میلی‌آمپر (0.03A) یکی از ضروری‌ترین تجهیزات حفاظتی در تابلوهای برق ساختمانی، اداری و صنعتی است. این کلید با رصد پیوسته برآیند جریان رفت و برگشت (فاز و نول)، در صورت تشخیص هرگونه جریان نشتی ناشی از تماس افراد با هادی برق‌دار یا فرسودگی عایق سیم‌ها، در کسر کوچکی از ثانیه مدار را قطع کرده و از خطر جانی برق‌گرفتگی و آتش‌سوزی الکتریکی جلوگیری می‌کند.
- 💳 امکان خرید اقساطی (اسنپ‌پی و دیجی‌پی)
- 🚀 ارسال سریع به سراسر کشور
- 🏬 فروشنده: عقیق الکتریک
- 🛡️ 7 روز ضمانت بازگشت کالا
معرفی کوتاه و نقد محصول (مناسب توضیحات بالای صفحه ووکامرس)
کلید محافظ جان تک‌فاز رعد (RCCB) مدل ۳۲ آمپر با حساسیت ۳۰ میلی‌آمپر (0.03A) یکی از ضروری‌ترین تجهیزات حفاظتی در تابلوهای برق ساختمانی، اداری و صنعتی است. این کلید با رصد پیوسته برآیند جریان رفت و برگشت (فاز و نول)، در صورت تشخیص هرگونه جریان نشتی ناشی از تماس افراد با هادی برق‌دار یا فرسودگی عایق سیم‌ها، در کسر کوچکی از ثانیه مدار را قطع کرده و از خطر جانی برق‌گرفتگی و آتش‌سوزی الکتریکی جلوگیری می‌کند.
نقاط قوت و ویژگی‌ها:
- دقت و حساسیت استاندارد ۳۰mA: آستانه قطعی ایده‌آل و مطابق با مبحث ۱۳ مقررات ملی ساختمان جهت حفاظت مستقیم جان انسان.
- قدرت قطع اتصال کوتاه ۶kA: مقاومت دینامیکی بالا در برابر فشارهای جریانی شبکه توزیع برق.
- دارای دکمه تست دوره‌ای (Push Monthly): مجهز به دکمه آزمون ماهیانه جهت اطمینان از سلامت مکانیزم رهاساز داخلی.
- نصب آسان روی ریل DIN ۳۵ میلی‌متری: طراحی ماژولار استاندارد دو پل (1P+N1\text{P}+\text{N}) جهت چیدمان منظم داخل جعبه فیوز و تابلوی مینیاتوری.
. جدول مشخصات فنی (Technical Specifications)
| مشخصه فنی | مقدار / استاندارد |
|---|---|
| برند سازنده | رعد الکتریک (RAAD) |
| تیپ کلید | محافظ جان جریان نشتی (RCCB – Residual Current Circuit Breaker) |
| مدل فنی | سری RB / RC (1P + N) |
| کد سفارش (Ord No.) | 6193003139 |
| جریان نامی (InI_n) | ۳۲ آمپر (32A) |
| جریان نشتی نامی (IΔn\text{I}_{\Delta\text{n}}) | ۳۰ میلی‌آمپر (0.03A) – مناسب حفاظت جانی و جلوگیری از آتش‌سوزی |
| ولتاژ نامی (UnU_n) | ۲۳۰ ولت متناوب (230V AC230\text{V AC}) – تک‌فاز |
| فرکانس کاری | ۵۰/۶۰ هرتز |
| قدرت قطع نامی اتصال کوتاه (IncI_{nc}) | ۶۰۰۰ آمپر (6kA) |
| ظرفیت قطع و وصل نامی (IΔm\text{I}_{\Delta\text{m}}) | ۵۰۰ آمپر (500A) |
| استاندارد بین‌المللی مرجع | IEC 61008-1 / EN 61008-1 |
| نوع ترمینال‌ها | ترمینال‌های پیچی تونلی با قابلیت اتصال هم‌زمان سیم و شینه‌های شانه‌ای (باس‌بار) |
| نحوه نصب | روی ریل مینیاتوری ۳۵ میلی‌متری (DIN Rail 35mm) |
. راهنمای خلاصه سیم‌بندی و نصب
۱. قطع کامل برق ورودی: پیش از شروع نصب، برق ورودی اصلی واحد یا تابلو را قطع و با فازمتر تست کنید.
۲. موقعیت در مدار: کلید محافظ جان حتماً باید بعد از کلید مینیاتوری اصلی (MCB) قرار گیرد؛ زیرا محافظ جان مدار را فقط در برابر جریان نشتی حفاظت می‌کند و در برابر اضافه‌بار یا اتصال کوتاه نیاز به کلید مینیاتوری بالادست دارد.
۳. سیم‌بندی ورودی و خروجی:
- سیم فاز ورودی را به ترمینال
1(بالا) و سیم نول ورودی را به ترمینالN(بالا) وصل کنید. - سیم فاز مصرف‌کننده‌ها را به ترمینال خروجی زیرین و نول مدار را منحصراً به ترمینال
N(پایین) متصل نمایید.
(نکته بسیار مهم: نول خروجی محافظ جان به هیچ عنوان نباید با شمش نول عمومی یا ارت مشترک شود، در غیر این صورت کلید بی‌درنگ عمل کرده و قطع می‌شود).
۴. تست اولیه: پس از برقراری برق، شاسی کلید را روی حالت ON قرار داده و با فشردن کلید تست خاکستری رنگ (T – Test)، مدار باید بلافاصله قطع گردد. طبق توصیه روی کلید (Push Monthly)، ماهی یک‌بار دکمه تست را فشار دهید تا عملکرد رهاساز چک شود.
