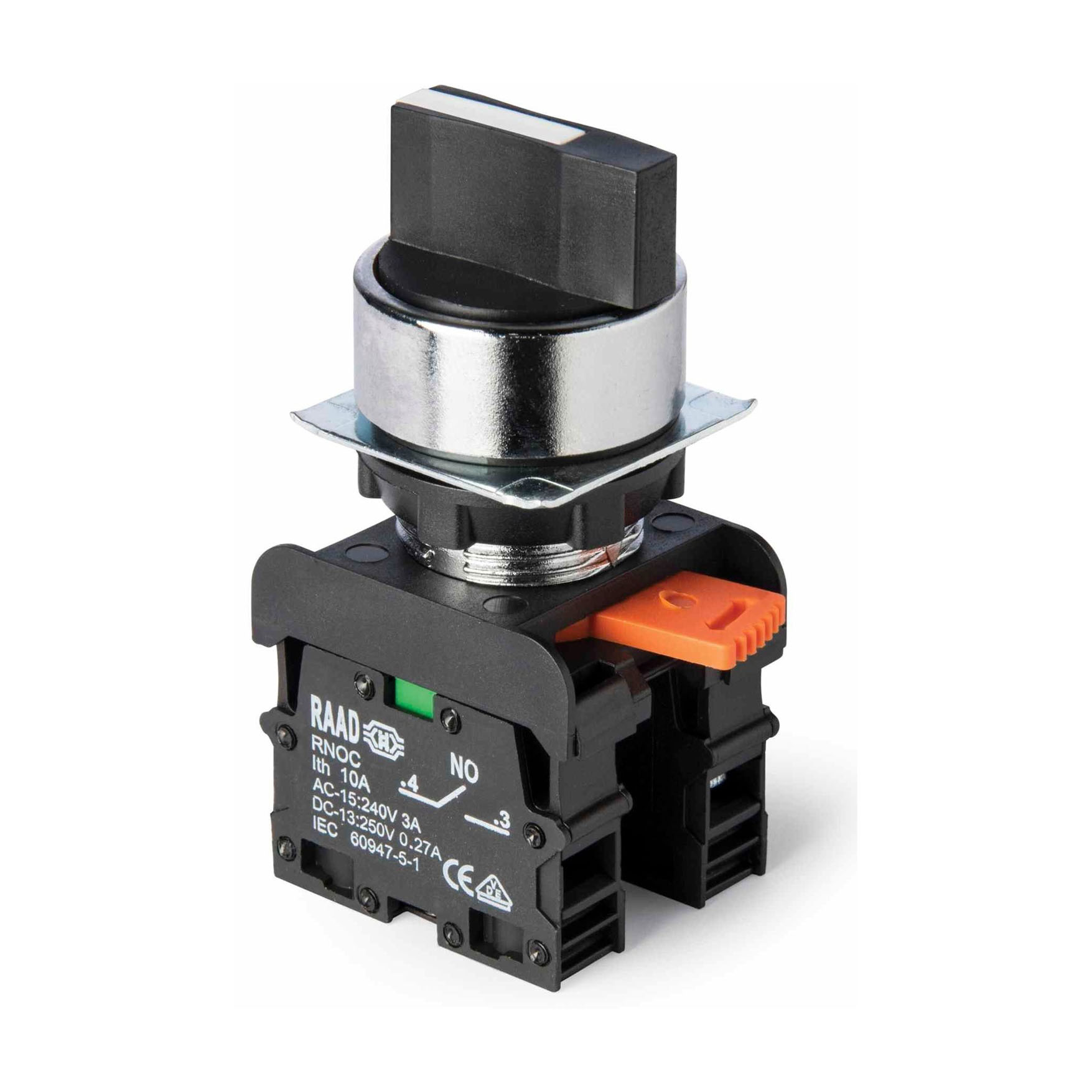

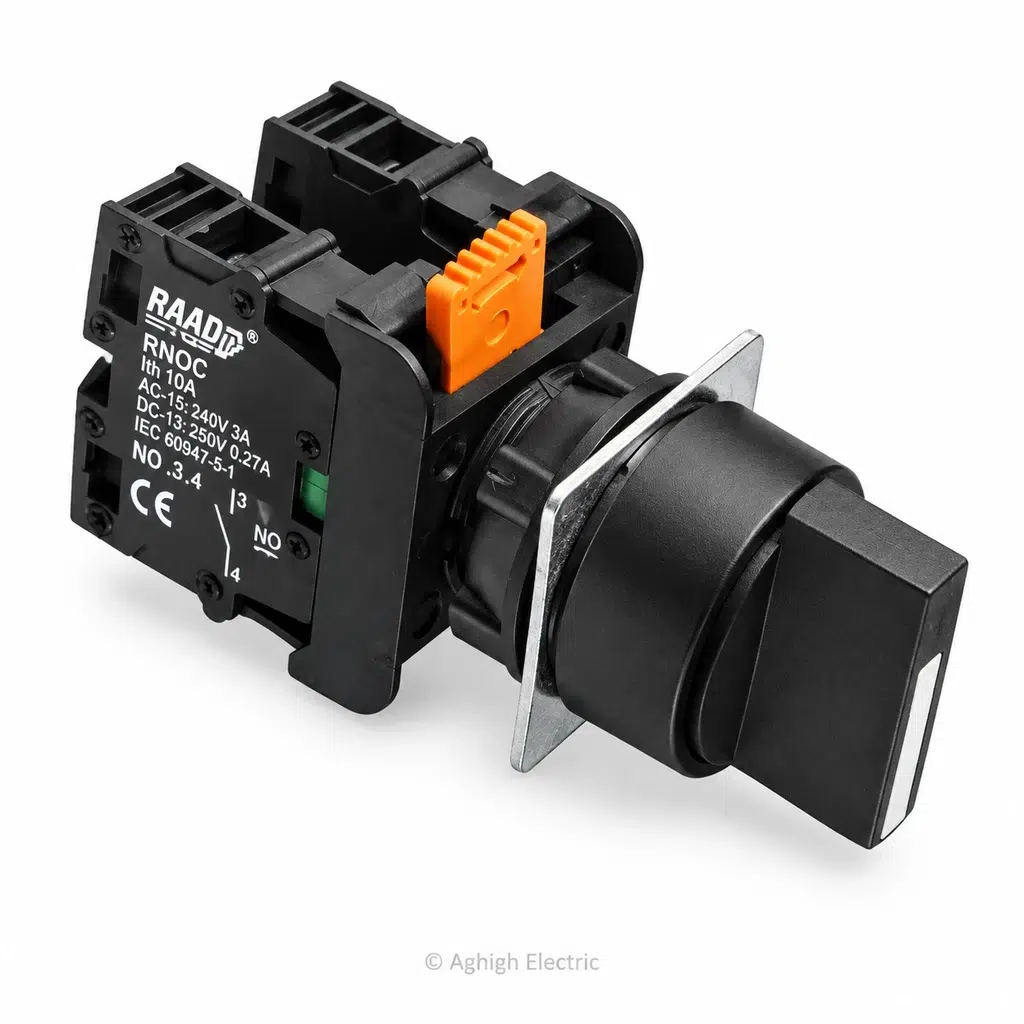

کلید فرمان ۱-۲ رعد (سلکتوری ۳ حالته تابلویی ۲۲mm)

کلید فرمان ۱-۲ رعد (Changeover Selector Switch – سری RNOC)

که با نام‌های کلید سلکتوری دو طرفه یا کلید ۱-۰-۲ نیز شناخته می‌شود، از کلیدی‌ترین تجهیزات کنترلی در تابلوهای برق صنعتی، خطوط اتوماسیون و مدارهای فرمان ماشین‌آلات است. این کلید برای انتخاب بین دو مسیر مجزا، تغییر جهت چرخش الکتروموتورها (مدار چپ‌گرد / راست‌گرد)، تغییر سرعت دور موتور (دور تند / کند) یا جابجایی منابع تغذیه (مانند مدار فرمان برق شهر / دیزل ژنراتور و حالت دستی / اتوماتیک) مورد استفاده قرار می‌گیرد.

کلید سلکتوری ۱-۲ رعد با زاویه گردش دقیق و وضعیت ایستای ماندگار (Stay-Put) عمل کرده و حالت وسط (صفر یا قطع کامل) را فراهم می‌آورد تا از تداخل همزمان دو مسیر جلوگیری شود. سیستم قفل ضامن نارنجی سریع رعد امکان باز و بست سریع کلید و افزایش آسان بلوک‌های کنتاکت کمکی را برای کاربر به ارمغان می‌آورد.

راهنمای خلاصه و سریع نصب تابلویی

1. جداسازی دسته از یونیت پایانه: ضامن نارنجی بالای بدنه را به آرامی بالا بکشید تا کله‌گی گردان از بلوک‌های کنتاکت جدا شود.
2. بستن گلویی روی تابلو: مهره پلاستیکی دندانه‌دار را باز کرده، گلویی و براکت صفحه فلزی ضدچرخش را از روبروی درب تابلو وارد سوراخ ۲۲ میلی‌متری کنید و سپس مهره را از پشت محکم ببندید.
3. جا زدن بلوک کنتاکت‌ها: مجموعه بلوک‌های کنتاکتور را در پشت کله‌گی تنظیم کرده و زبانه نارنجی را به پایین فشار دهید تا قفل محکم شود.
4. سیم‌بندی مدار ۱-۰-۲: فاز یا سیگنال مشترک مدار فرمان را به ورودی (ترمینال شماره ۳) هر دو بلوک متصل کنید. خروجی بلوک اول (ترمینال شماره ۴) را به خط حالت ۱ (مثلاً بوبین کنتاکتور راستگرد یا حالت دستی) و خروجی بلوک دوم را به خط حالت ۲ (مثلاً بوبین چپگرد یا حالت اتوماتیک) سیم‌کشی کنید. در حالت وسط (صفر)، هر دو مدار کاملاً قطع خواهند بود.
