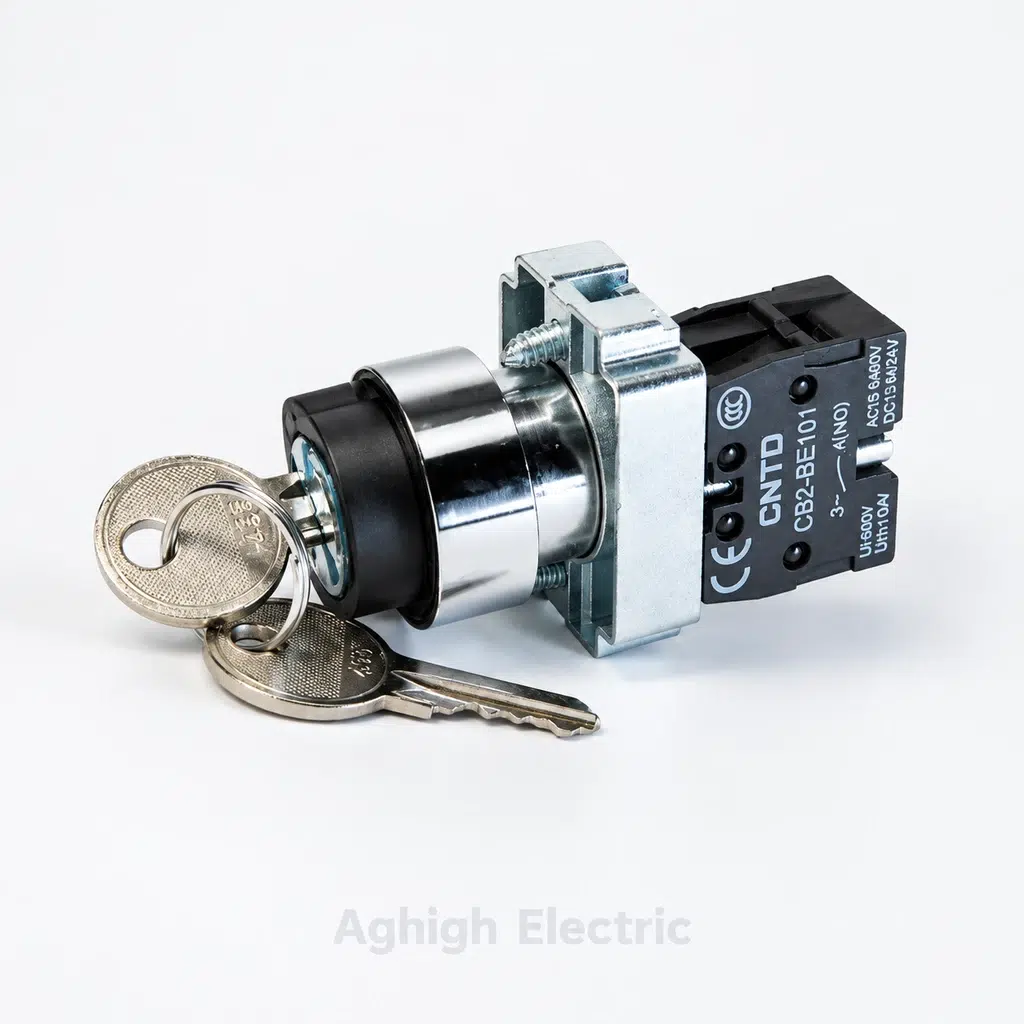

شاسی فرمان صفر و یک سوییچ‌دار فلزی CNTD مدل CB2-BE101 با کنتاکت 1NO
۶.۷۵۰.۰۰۰ ریال
آخرین به‌روزرسانی ()
قیمت امروز بروز شده
توضیحات تکمیلی
کلید فرمان سوییچ‌دار ۲ حالته (۰-۱) برند CNTD مدل CB2-BE101، یک سلکتور سوئیچی ایمن برای مدارهای فرمان و تابلوهای کنترل صنعتی است. این محصول با مکانیزم کلیددار مانع از تغییر وضعیت ناخواسته یا دستکاری افراد غیرمجاز در خطوط تولید و تابلوهای توزیع می‌شود. بدنه فلزی مستحکم آبکاری‌شده، کنتاکت کمکی باز (1NO) با دوام بالا و دو عدد کلید فابریک، از ویژگی‌های بارز این کلید فرمان صنعتی است.
اطلاعات تکمیلی سفارش
- 💳 امکان خرید اقساطی (اسنپ‌پی و دیجی‌پی)
- 🚀 ارسال سریع به سراسر کشور
- 🏬 فروشنده: عقیق الکتریک
- 🛡️ 7 روز ضمانت بازگشت کالا
کلید فرمان سوییچ‌دار ۲ حالته (۰-۱) برند CNTD مدل CB2-BE101،
یک سلکتور سوئیچی ایمن برای مدارهای فرمان و تابلوهای کنترل صنعتی است. این محصول با مکانیزم کلیددار مانع از تغییر وضعیت ناخواسته یا دستکاری افراد غیرمجاز در خطوط تولید و تابلوهای توزیع می‌شود. بدنه فلزی مستحکم آبکاری‌شده، کنتاکت کمکی باز (1NO) با دوام بالا و دو عدد کلید فابریک، از ویژگی‌های بارز این کلید فرمان صنعتی است.
راهنمای مختصر نحوه نصب و مونتاژ تابلویی
- ایمنی مدار: قبل از هر کاری، تغذیه تابلو و مدار فرمان را قطع کرده و از بی‌برق بودن آن اطمینان حاصل کنید.
- سوراخ‌کاری تابلو: روی درب تابلو یا پنل کنترل، سوراخی با قطر استاندارد ۲۲ میلی‌متر (با گردبر یا پانچ تابلویی) ایجاد و پلیسه‌ها را تمیز کنید.
- تفکیک قطعات: با باز کردن پیچ‌های جانبی یا ضامن فنری طوقه، بلوک کنتاکت مشکی را از بخش هد (مغزی سوییچ و طوقه فلزی) جدا کنید.
- نصب روی درب: سر کلید سوییچ‌دار را از روی تابلو وارد سوراخ کرده و طوقه فلزی زیرین را با سفت کردن دو عدد پیچ تنظیم آبکاری‌شده، محکم روی ورق تابلو فیکس کنید.
- اتصال بلوک کنتاکت: بلوک کنتاکت (CB2-BE101) را به پایه طوقه چفت کرده و محکم کنید.
- سیم‌بندی کنتاکت: سیم‌های مدار فرمان را با سرسیم مناسب به ترمینال‌های 3 و 4 (NO) متصل کرده و پیچ‌ها را محکم کنید.
- تست مکانیکی و الکتریکی: عملکرد چرخش کلید در حالت‌های ۰ و ۱ و قطع/وصل صحیح پلاتین را قبل از بارگذاری تست نمایید.
| مشخصه فنی | توضیحات و مقادیر |
|---|---|
| نوع محصول | کلید فرمان سلکتوری سوییچ‌دار (Key Selector Switch) |
| برند سازنده | CNTD |
| کد فنی کنتاکت / مجموعه | CB2-BE101 (معادل سری XB2-BG21) |
| تعداد وضعیت‌ها | ۲ حالته (۰ – ۱ / قطع و وصل) |
| وضعیت خروج کلید | کلیددار (امکان قفل وضعیت مدار) |
| قطر سوراخ نصب | ۲۲ میلی‌متر (استاندارد تابلویی 22mm) |
| ترکیب کنتاکت | ۱ کنتاکت باز معمول (1NO – ترمینال‌های ۳ و ۴) |
| ولتاژ عایقی نامی (UiU_i) | ۶۰۰ ولت (AC) |
| ولتاژ ضربه‌ای نامی (UimpU_{imp}) | ۶ کیلوولت |
| جریان نامی حرارتی (IthI_{th}) | ۱۰ آمپر |
| استانداردها و تاییده‌ها | CE, CCC, GB/T 14048.5, IEC 60947-5-1 |
| اقلام همراه | سرشاسی سوییچ‌دار + طوقه فلزی + بلوک کنتاکت + ۲ عدد کلید فلزی |
| کاربردها | مدارهای حساس فرمان، تابلوهای برق صنعتی، قفل ایمنی ماشین‌آلات و آسانسورها |
