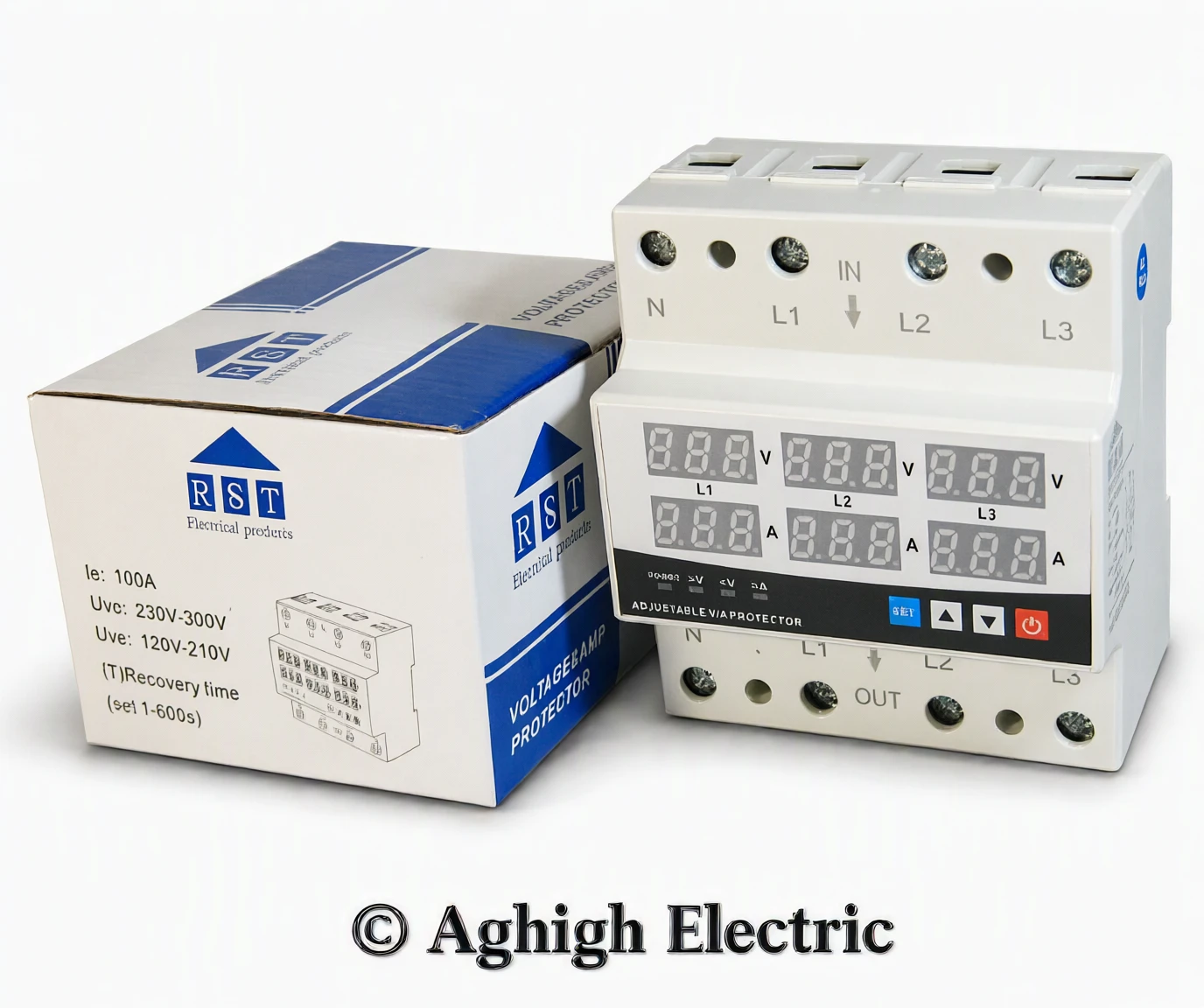

محافظ ولتاژ و جریان دیجیتال سه فاز ۱۰۰ آمپر RST کد1404022025

حفاظت هوشمند و همه‌جانبه از سیستم‌های سه فاز

نوسانات ناگهانی ولتاژ، افت ولتاژهای شدید ناشی از مشکلات شبکه توزیع، افزایش ولتاژ (دو فاز شدن) و کشیدن جریان اضافی توسط بار، از اصلی‌ترین عوامل خرابی یا سوختن لوازم الکتروموتوری، دستگاه‌های تهویه مطبوع، چیلرها و تجهیزات حساس صنعتی هستند. محافظ دیجیتال سه فاز RST با مانیتورینگ دقیق و لحظه‌ای پارامترهای شبکه، به محض خروج ولتاژ یا جریان از محدوده استاندارد تعریف‌شده، جریان ورودی را قطع کرده و از تجهیزات شما محافظت می‌نماید.

ویژگی‌ها و قابلیت‌های برجسته دستگاه:

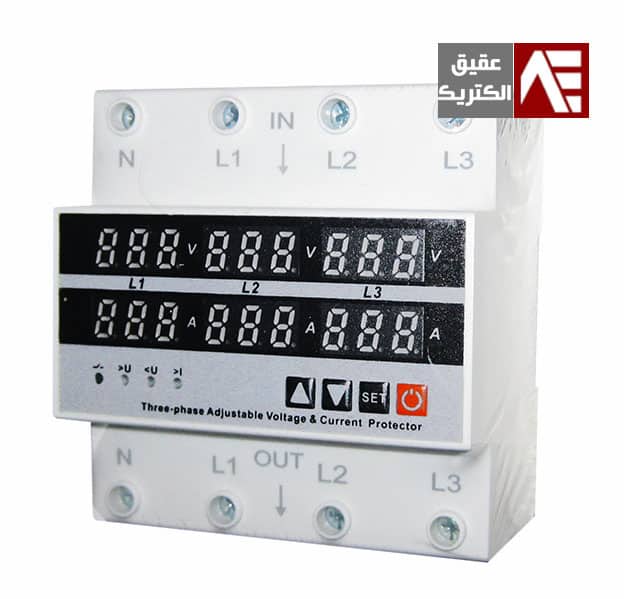

• صفحه نمایش دیجیتال مجزا: دارای نمایشگرهای تفکیک‌شده برای ولتاژ (V) و آمپر (A) هر سه فاز (L1, L2, L3) به همراه نول (N) جهت خوانایی و نظارت فوق‌العاده آسان.
• قابلیت تنظیم پارامترها (Adjustable V/A Protector):
  • تنظیم حد بالای ولتاژ قطع ($Uvo$: ۲۳۰V الی ۳۰۰V)
  • تنظیم حد پایین ولتاژ قطع ($Uve$: ۱۲۰V الی ۲۱۰V)
  • تنظیم زمان بازیابی و تأخیر وصل مجدد ($RecoveryTime$: قابل تنظیم از ۱ تا ۶۰۰ ثانیه)
• جریان نامی قدرتمند ($Ie:100A$): توانایی پوشش و کنترل جریان‌های بالا در ورودی تابلوهای برق بدون نیاز اجباری به کنتاکتورهای جانبی در مصارف متوسط.
• کلیدهای کنترلی کاربرپسند: مجهز به کلیدهای SET، فلش‌های بالا/پایین و دکمه پاور جهت تنظیم دستی آسان حد آستانه‌ها.

کاربردهای اصلی:

• ورودی تابلوهای برق اصلی واحدهای مسکونی، تجاری، اداری و ویلایی مجهز به برق سه فاز
• تابلوهای کنترل و فرمان چاه‌های آب کشاورزی و پمپ‌های شناور
• سیستم‌های تهویه مطبوع مرکزی، چیلرها، پکیج‌ها و سردخانه‌ها
• کارگاه‌های صنعتی کوچک، دستگاه‌های CNC، تجهیزات چاپ و ماشین‌آلات حساس

جدول مشخصات فنی

راهنمای سیم‌بندی و نصب کاربردی

۱. سیم‌بندی قدرت (ورودی و خروجی):

• سمت بالا (IN – ورودی): سیم‌های فاز شبکه سه فاز را به ترتیب به ترمینال‌های L1، L2، L3 و سیم نول را به ترمینال N متصل کنید.
• سمت پایین (OUT – خروجی): خروجی‌های دستگاه را از ترمینال‌های پایینی L1، L2، L3 و N به سمت مصرف‌کنندگان یا کلیدهای مینیاتوری بعدی تابلو هدایت کنید.

۲. تنظیمات دیجیتال دستگاه:

1. با فشردن دکمه SET، وارد منوی تنظیمات پارامترهای ولتاژ بالا ($Uvo$)، ولتاژ پایین ($Uve$) و جریان شوید.
2. با استفاده از کلیدهای فلش (▲ و ▼)، مقادیر آستانه قطع را متناسب با حساسیت تجهیزات خود تنظیم کرده و مجدداً با دکمه SET ذخیره کنید.
3. زمان تاخیر اتصال مجدد ($RecoveryTime$) را بسته به نوع بار (مثلاً برای کمپرسورها و موتورها روی زمان‌های بالاتر مثل ۳ الی ۵ دقیقه معادل ۱۸۰ تا ۳۰۰ ثانیه) تنظیم نمایید تا در صورت قطعی مکرر برق، صدمه‌ای به موتور وارد نشود.
