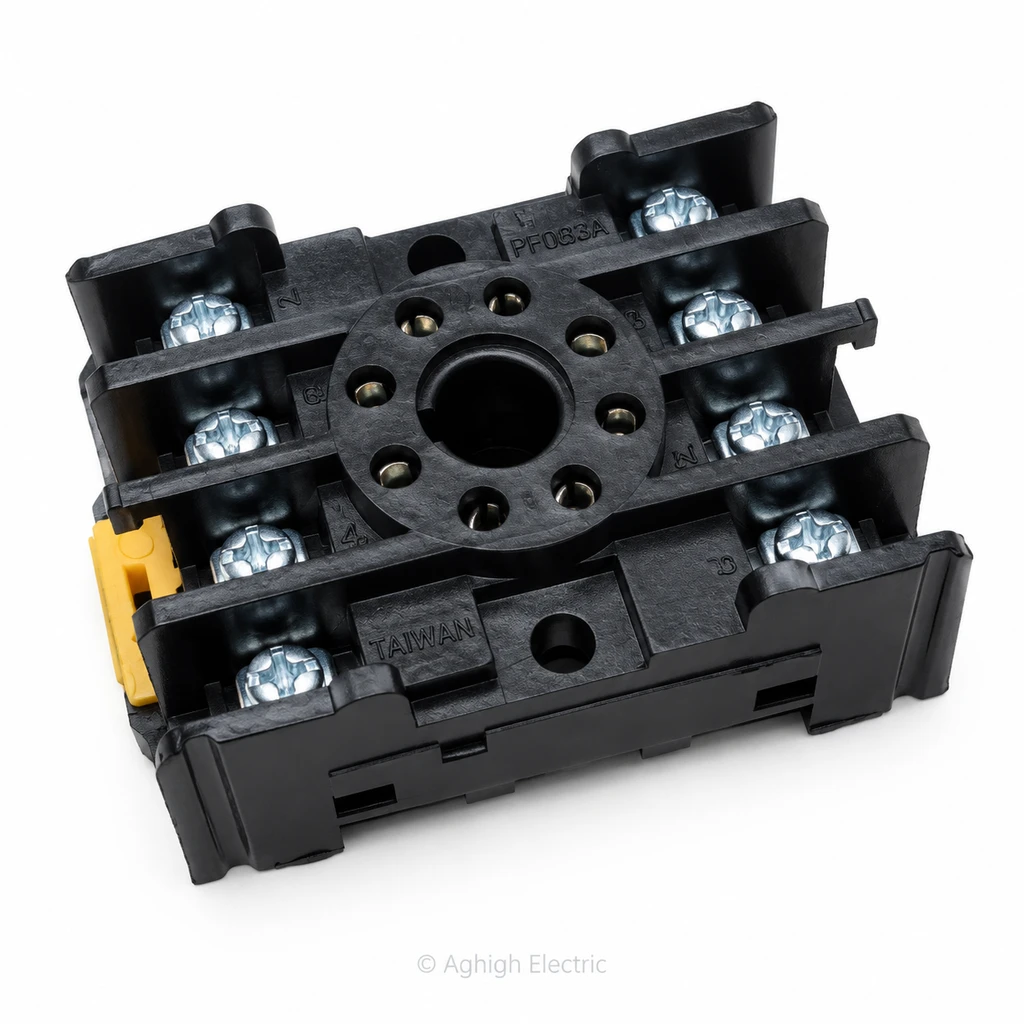

سوکت هشت پایه تایمر و رله تایوانی
۳.۰۰۰.۰۰۰ ریال
توضیحات تکمیلی
سوکت هشت پایه گرد (Octal Relay/Timer Socket) ساخت تایوان، یکی از پایدارترین و باکیفیت‌ترین پایه‌های ارتباطی برای انواع رله‌های الکترومکانیکی، تایمرهای آنالوگ و دیجیتال (نظیر سری‌های DH48S، H3CR و تایمرهای امرن) و کنترل‌کننده‌های صنعتی است. بدنه این سوکت از متریال باکالیت/پلی‌آمید تقویت‌شده نسوز ساخته شده که در برابر حرارت بالا و جرقه، عایق‌بندی فوق‌العاده‌ای ارائه می‌دهد. استفاده از پلاتین‌های آلیاژی فنری با رسانایی عالی، اتصال پایدار پین‌های تایمر را بدون لقی و قطعی تضمین می‌کند. ترمینال‌های پیچی دوسطحی همراه با واشرهای نگهدارنده، اتصال امن سیم‌ها و وایرشوها را بسیار آسان می‌سازند.
- 💳 امکان خرید اقساطی (اسنپ‌پی و دیجی‌پی)
- 🚀 ارسال سریع به سراسر کشور
- 🏬 فروشنده: عقیق الکتریک
- 🛡️ 7 روز ضمانت بازگشت کالا
سوکت ۸ پایه گرد (Octal Relay/Timer Socket)
ساخت تایوان، یکی از پایدارترین و باکیفیت‌ترین پایه‌های ارتباطی برای انواع رله‌های الکترومکانیکی، تایمرهای آنالوگ و دیجیتال (نظیر سری‌های DH48S، H3CR و تایمرهای امرن) و کنترل‌کننده‌های صنعتی است. بدنه این سوکت از متریال باکالیت/پلی‌آمید تقویت‌شده نسوز ساخته شده که در برابر حرارت بالا و جرقه، عایق‌بندی فوق‌العاده‌ای ارائه می‌دهد. استفاده از پلاتین‌های آلیاژی فنری با رسانایی عالی، اتصال پایدار پین‌های تایمر را بدون لقی و قطعی تضمین می‌کند. ترمینال‌های پیچی دوسطحی همراه با واشرهای نگهدارنده، اتصال امن سیم‌ها و وایرشوها را بسیار آسان می‌سازند.
راهنمای خلاصه نصب و سیم‌بندی
- نصب فیزیکی: با استفاده از ضامن کشویی زرد رنگ در زیر قطعه، سوکت را به‌سادگی روی ریل تابلویی ۳۵ میلی‌متری (DIN Rail) جا بزنید یا از دو سوراخ تعبیه‌شده در وسط برای پیچ کردن به سینی تابلو استفاده کنید.
- سیم‌کشی ترمینال‌ها: مطابق با دیاگرام مداری تایمر یا رله (شماره‌های ۱ تا ۸ که کنار هر پیچ حک شده است)، سیم‌ها را مجهز به وایرشو یا سرسیم دوشاخی/گرد کرده و زیر پیچ‌ها با گشتاور مناسب محکم کنید.
- جا زدن تایمر: خار/برآمدگی مرکزی پین‌های تایمر را با شکاف (Keyway) مرکز سوکت تراز کرده و به صورت مستقیم و بدون اعمال فشار زاویه‌دار، داخل سوکت فشار دهید تا کاملاً در جای خود قفل شود.
| مشخصه فنی | توضیحات و مقادیر |
|---|---|
| کشور سازنده | تایوان (Taiwan) |
| تعداد پایه‌ها | ۸ پین گرد (Octal / 8-Pin Round) |
| نوع تجهیز سازگار | انواع تایمر آنالوگ و دیجیتال، رله شیشه‌ای ۸ پایه، کنترل‌کننده‌های فاز |
| تیپ پایه | مشابه استاندارد PF083A / US-08 |
| نحوه نصب | نصب روی ریل مینیاتوری (35mm DIN Rail35\text{mm DIN Rail}) و امکان پیچ مستقیم به سینی تابلو |
| مکانیزم اتصال سیم | ترمینال پیچی با واشر نگهدارنده مقاوم (M3/M3.5M3/M3.5) |
| جنس بدنه | پلی‌آمید سخت/باکالیت ضد اشتعال |
| جریان نامی | تا 10A10\text{A} |
| ولتاژ عایقی | تا 300V−600V AC300\text{V} – 600\text{V AC} |
