توضیح محصول

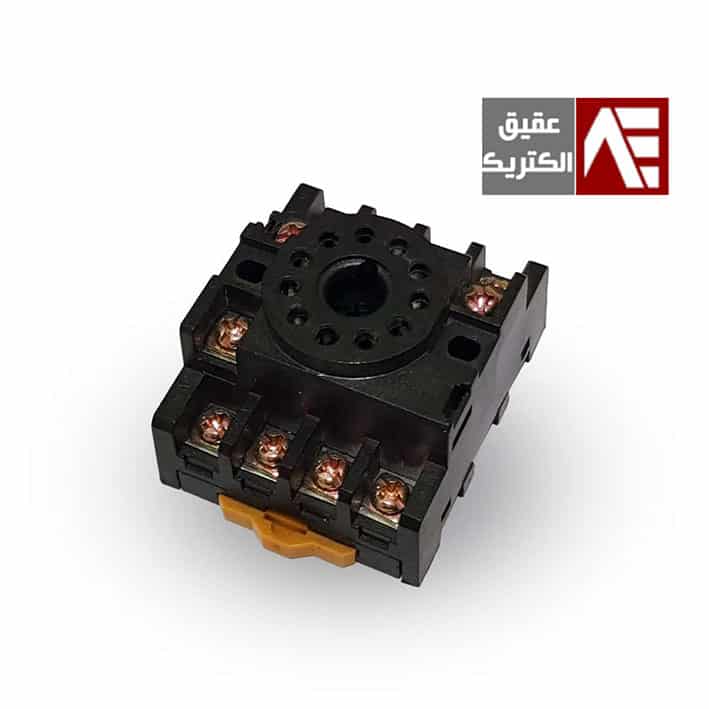

سوکت 9023 چینی ۱۱ پایه مناسب رله سری 6013 فیندر و مناسب اتصال رله های 8 پایه سری 6013 است. دو رله فیندر با کد های 6013.9024.0040 و 6013.8230.0040 را می توان توسط این سوکت روی ریل مینیاتوری نصب کرد. تعداد کنتاکت رله این سوکت 3 عدد بوده و دارای ولتاژ ورودی 12VDC, 24VAC, 24VDC, 48VAC, 48VDC, 60VAC, 110VAC, 110VDC, 220VAC, 220VDC می باشد. رله های برند فیندر ساخت کشور ایتالیا است.
رله فیندر سری 60
دو عضو پر کاربرد این خانواده رله های 60.12 و 60.13 می باشند که اصطلاحا در بازار رله پایه گرد فیندر هم نامیده می شوند. در دو مدل 2 کنتاکت (60.12) و 3 کنتاکت (6013) با جریان 10 آمپر تولید شده و دارای دکمه تست قابل قفل شدن و فلگ مکانیکی می باشد. از سوکت های 90.21 و 90.22 و 90.23 برای نصب این رله ها روی تابلو برق استفاده می شوند. جنس پایه ها هم درحالت استاندارد از جنس آلیاژ نقره–نیکل (AgNi) می باشد.
اجزای تشکیلدهنده رلههای مکانیکی
بوبین: بوبین، سیمپیچ یا کویل ورودی. برای عملکرد بوبین نیاز به اتصال دوسر تغذیه ( + و -) به دوسر آن میباشد.
تیغه مشترک – COM : به این پایه سیگنال مشترک ( فاز در سیستم تکفاز و سر + تغذیه در سیستم DC) متصل میشود.
تیغه باز (NO-Normal Open) :این تیغه در حالت عادی باز است و با تحریک بوبین(ولتاژ دار شدن بوبین) بسته میشود.درصورتیکه بخواهیم با تحریک ورودی، خروجی عمل نماید( اتصال تیغه COM به NO)، مصرفکننده را به این تیغه وصل میکنیم.
تیغه بسته (NC-Normal Close) : این تیغه در حالت عادی بسته ( متصل به COM ) میباشد و درصورتیکه بخواهیم با تحریک ورودی، خروجی قطع شود، مصرفکننده را به این تیغه وصل میکنیم.لازم به ذکر است که برخی از مدلهای رله فاقد تیغه NC هستند و تنها COM و NO دارند.
وزن | 42 گرم |
---|---|
ساخت | چین, اروپا |
