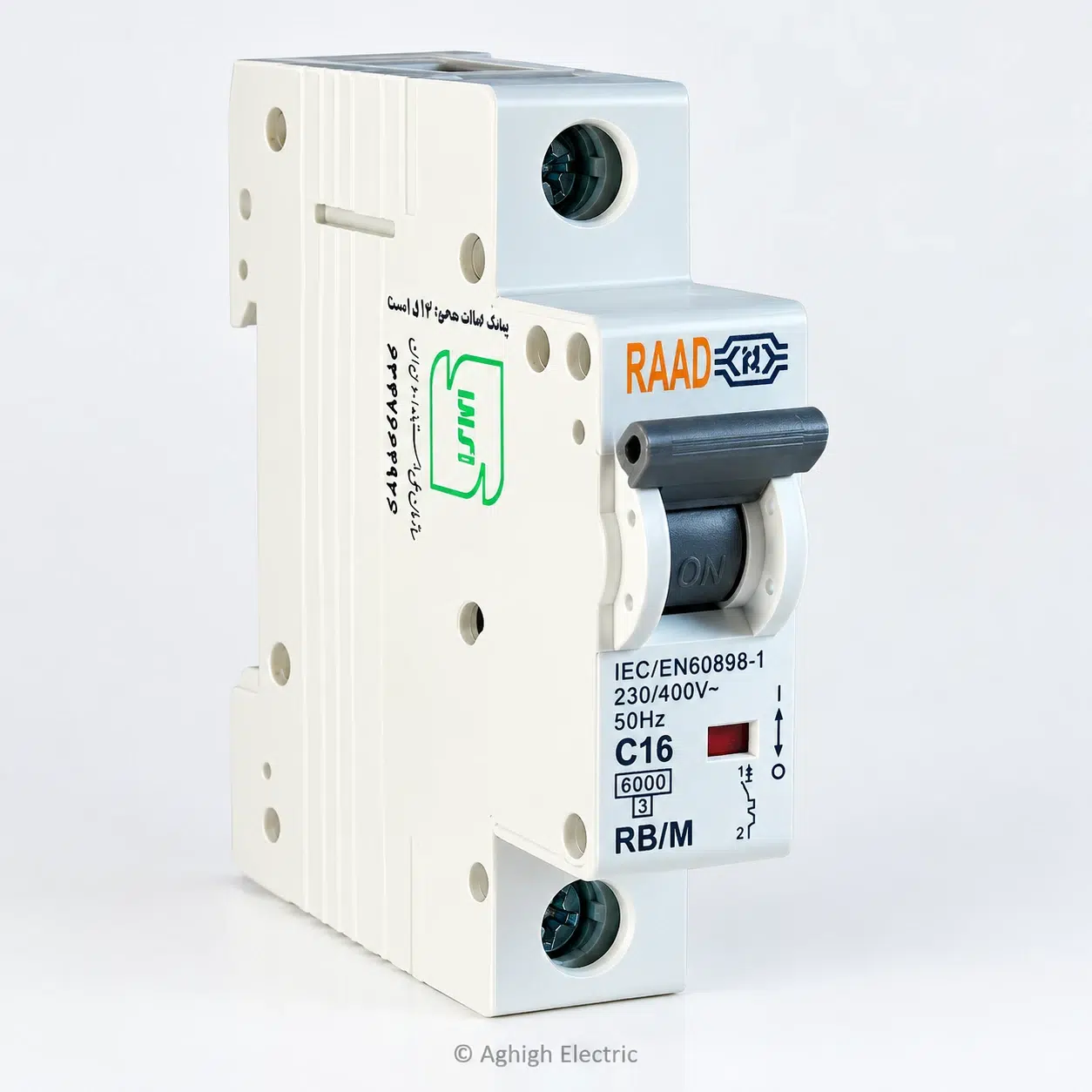

کلید مینیاتوری تکفاز ۱۶ آمپر رعد تیپ C مدل RB/M
۷.۲۷۰.۰۰۰ ریال
توضیحات تکمیلی
| وزن | 106 گرم |
|---|---|
| ابعاد | 9 × 2 × 8 سانتیمتر |
کلید مینیاتوری تک‌پل ۱۶ آمپر رعد (MCB 1P C16) مدل RB/M، انتخابی استاندارد و قابل اعتماد برای حفاظت از خطوط پریزهای برق ساختمانی، اداری و مصارف روشنایی نیمه‌صنعتی در برابر اضافه‌بار و اتصال کوتاه است. این فیوز مینیاتوری دارای منحنی قطع تیپ C (موتوری/کندکار) بوده و قابلیت عبور جریان‌های لحظه‌ای هجومی (بین ۵ تا ۱۰ برابر جریان نامی) ناشی از استارت تجهیزات خانگی و برقی را بدون عملکرد کاذب فراهم می‌سازد.
برخورداری از قدرت قطع واقعی ۶ کیلوآمپر (6kA6\text{kA})، تائیدیه‌های استاندارد ملی و بین‌المللی، و محفظه جرقه‌گیر استاندارد، ضامن حفظ سلامت کابل‌کشی مدار و پیشگیری قطعی از حریق الکتریکی در جعبه‌فیوزهای ساختمانی و تابلوهای توزیع است.
- 💳 امکان خرید اقساطی (اسنپ‌پی و دیجی‌پی)
- 🚀 ارسال سریع به سراسر کشور
- 🏬 فروشنده: عقیق الکتریک
- 🛡️ 7 روز ضمانت بازگشت کالا
کلید مینیاتوری تک‌پل ۱۶ آمپر رعد (MCB 1P C16)
مدل RB/M، انتخابی استاندارد و قابل اعتماد برای حفاظت از خطوط پریزهای برق ساختمانی، اداری و مصارف روشنایی نیمه‌صنعتی در برابر اضافه‌بار و اتصال کوتاه است. این فیوز مینیاتوری دارای منحنی قطع تیپ C (موتوری/کندکار) بوده و قابلیت عبور جریان‌های لحظه‌ای هجومی (بین ۵ تا ۱۰ برابر جریان نامی) ناشی از استارت تجهیزات خانگی و برقی را بدون عملکرد کاذب فراهم می‌سازد.
برخورداری از قدرت قطع واقعی ۶ کیلوآمپر (6kA6\text{kA})، تائیدیه‌های استاندارد ملی و بین‌المللی، و محفظه جرقه‌گیر استاندارد، ضامن حفظ سلامت کابل‌کشی مدار و پیشگیری قطعی از حریق الکتریکی در جعبه‌فیوزهای ساختمانی و تابلوهای توزیع است.
مزایای کلیدی:
- تحمل جریان اتصال کوتاه ۶۰۰۰ آمپر: ایمنی بالا و جلوگیری از خال‌زدن یا جوش خوردن پلاتین‌های داخلی هنگام اتصالی شدید.
- منحنی قطع تایپ C: سازگار با خطوط تغذیه بارهای موتوری سبک، یخچال، پکیج، ماشین لباسشویی و بارهای دارای راه‌اندازی سلفی.
- نشانگر وضعیت کنتاکت: مجهز به پنجره نمایشگر قرمز/سبز برای اطمینان بصری از قطع یا وصل بودن فیزیکی کنتاکت داخلی.
- بدنه مقاوم به اشتعال: ساخته‌شده از پلی‌آمید نسوز و خودخاموش‌شونده با مقاومت حرارتی بالا.
جدول مشخصات فنی (Technical Specifications)
| مشخصه فنی | شرح / مقدار استاندارد |
|---|---|
| برند سازنده | رعد الکتریک (RAAD) |
| نوع تجهیز | کلید مینیاتوری تک‌پل (Single Pole MCB) |
| سری / مدل | سری RB/M |
| تیپ منحنی قطع | تیپ C (موتوری / مناسب پریزها و موتورهای سبک) |
| جریان نامی کارکرد (InI_n) | ۱۶ آمپر (16A) |
| تعداد پل | ۱ پل (تک فاز – 1P) |
| قدرت قطع نامی اتصال کوتاه (IcnI_{cn}) | ۶۰۰۰ آمپر (6kA) |
| ولتاژ کاری نامی (UeU_e) | ۲۳۰ / ۴۰۰ ولت متناوب (230/400V AC230/400\text{V AC}) |
| فرکانس نامی | ۵۰ هرتز |
| کلاس محدودکننده انرژی | کلاس ۳ (بالاترین سطح سرعت اطفاء قوس الکتریکی) |
| استاندارد مرجع | ISIRI / IEC/EN 60898-1 |
| ترمینال‌های ورودی و خروجی | دوطرفه قفسه‌ای (امکان اتصال سیم تا ۲۵ میلی‌متر مربع و باسبار شانه‌ای پین/چنگالی) |
| نحوه نصب | روی ریل متقارن استاندارد ۳۵ میلی‌متری (DIN Rail) |
راهنمای خلاصه سیم‌بندی و نصب
۱. قطع کامل برق بالادست: پیش از اقدام به جاگذاری در تابلو، کلید اصلی یا محافظ جان ورودی را قطع نمایید.
۲. نصب فیزیکی روی ریل: زبانه پلاستیکی پشت کلید را با پیچ‌گوشتی اندکی عقب بکشید، کلید را روی ریل ۳۵ میلی‌متری مینیاتوری قرار داده و رها کنید تا کاملاً در جای خود چفت شود.
۳. سیم‌بندی ورودی و خروجی:
- سیم یا باسبار تغذیه فاز ورودی را در ترمینال بالایی (شماره ۱) قرار دهید.
- سیم خروجی فاز متصل به مدار مصرف‌کننده (پریزها یا خط روشنایی) را به ترمینال پایینی (شماره ۲) وصل نمایید.
(سیم هادی نول مدار مستقیماً به شمش نول جعبه‌فیوز وصل می‌شود).
۴. محکم‌کاری و گشتاور بستن پیچ: پیچ ترمینال‌ها را با گشتاور مناسب (حدود ۲ تا ۲.۵ نیوتن‌متر) سفت کنید؛ شل بودن ترمینال باعث افزایش دما، ذوب پوسته پلاستیکی و عملکرد حرارتی ناخواسته خواهد شد.
