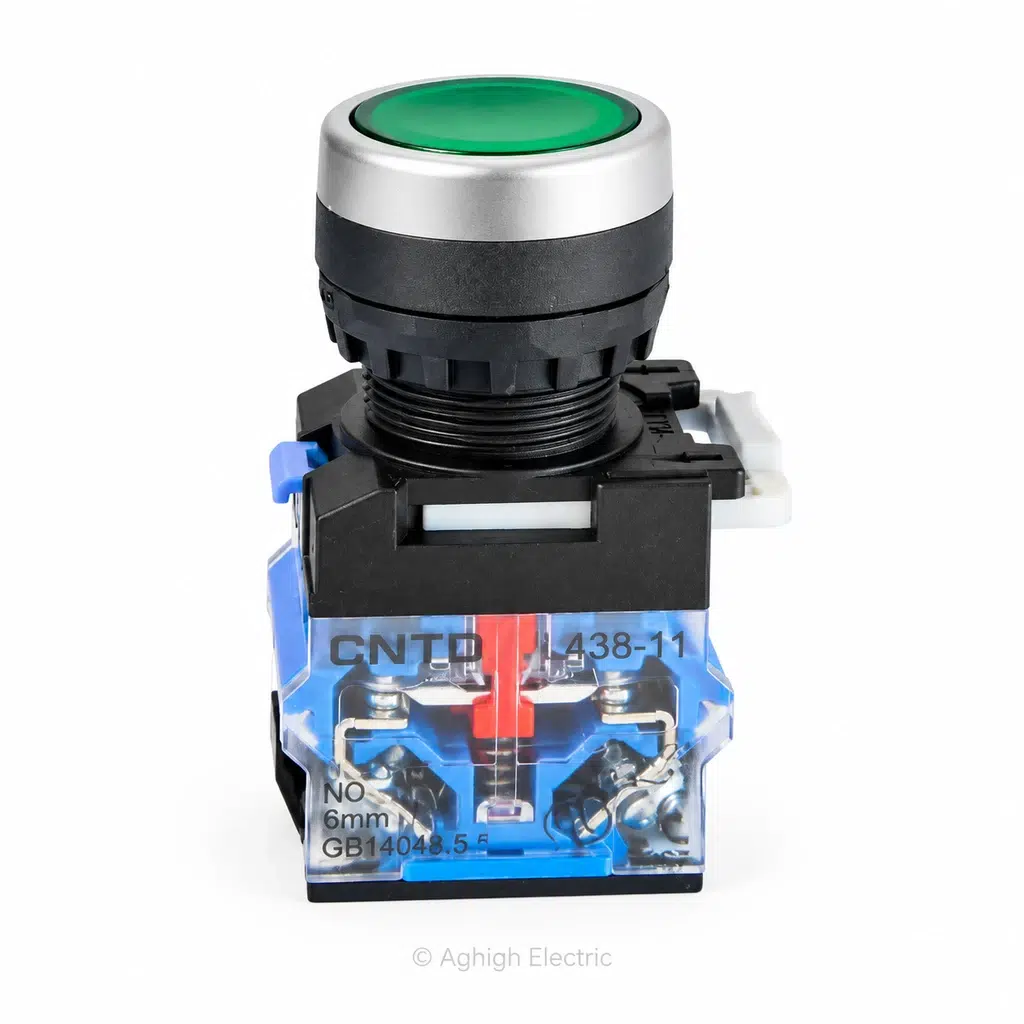

شاسی استارت سبز طرح فانال CNTD مدل LA33-11
۳.۳۸۰.۰۰۰ ریال
توضیحات تکمیلی
| وزن | 84 گرم |
|---|
شاسی فرمان استارت سبز برند CNTD مدل LA33-11 (معروف به طرح فانال / تیپ سیگنال)، از تجهیزات محبوب و باکیفیت تابلوسازی صنعتی جهت ارسال پالس استارت و کنترل مدارهای اتوماسیون است. این شاسی دارای طوقه آلومینیومی مات، کلید فشاری ارگونومیک سبز و بلوک کنتاکت شفاف کریستالی دوطرفه (1NO + 1NC) است که امکان مشاهده وضعیت مکانیکی کنتاکت‌ها را بدون باز کردن قطعه به کاربر می‌دهد. مهره پلاستیکی دندانه‌دار و ضامن قفل‌شو نصب سریع و بدون لغزش روی انواع درب تابلو را فراهم می‌سازد.
- 💳 امکان خرید اقساطی (اسنپ‌پی و دیجی‌پی)
- 🚀 ارسال سریع به سراسر کشور
- 🏬 فروشنده: عقیق الکتریک
- 🛡️ 7 روز ضمانت بازگشت کالا
شاسی فرمان استارت سبز برند CNTD مدل LA33-11
(معروف به طرح فانال / تیپ سیگنال)، از تجهیزات محبوب و باکیفیت تابلوسازی صنعتی جهت ارسال پالس استارت و کنترل مدارهای اتوماسیون است. این شاسی دارای طوقه آلومینیومی مات، کلید فشاری ارگونومیک سبز و بلوک کنتاکت شفاف کریستالی دوطرفه (1NO + 1NC) است که امکان مشاهده وضعیت مکانیکی کنتاکت‌ها را بدون باز کردن قطعه به کاربر می‌دهد. مهره پلاستیکی دندانه‌دار و ضامن قفل‌شو نصب سریع و بدون لغزش روی انواع درب تابلو را فراهم می‌سازد.
راهنمای مختصر نحوه نصب و سیم‌بندی
- ایمنی کار: پیش از نصب، برق اصلی تابلوی کنترل را قطع کرده و از قطع بودن ولتاژ اطمینان حاصل کنید.
- سوراخ‌کاری تابلو: سوراخی با قطر استاندارد ۲۲ میلی‌متر روی درب تابلو ایجاد کنید.
- جداسازی کله‌گی از پایه کنتاکت: ضامن سفید رنگ کشویی پشت شاسی را به سمت بیرون بکشید تا کله‌گی شاسی از پایه کنتاکت آزاد شود، سپس مهره رزوه مشکی را باز کنید.
- بستن روی پنل: کلاهک شاسی را از روی درب تابلو وارد سوراخ کرده، واشر آب‌بندی را از پشت قرار دهید و مهره رزوه دندانه‌دار را محکم سفت کنید.
- جا انداختن بلوک کنتاکت: پایه کنتاکت شفاف را در محل شیارهای کلاهک قرار داده و ضامن کشویی را به داخل فشار دهید تا قفل شود.
- سیم‌بندی مدار:
- برای مدار استارت، سیم‌ها را به ترمینال‌های باز (NO) متصل کنید.
- در صورت نیاز به اینترلاک یا فرمان مکمل، ترمینال‌های بسته (NC) در دسترس هستند.
- تست نهایی: شاسی را بفشارید تا عملکرد برگشت فنری نرم و تغییر وضعیت پلاتین‌های شفاف را چک کنید.
| مشخصه فنی | توضیحات و مقادیر |
|---|---|
| نوع محصول | شاسی فرمان استارت فشاری لحظه‌ای (Momentary Push Button) |
| طرح و تیپ | طرح فانال (Fanal Design Series) |
| برند سازنده | CNTD |
| کد فنی کالا | LA33-11 (معادل سری LA38-11) |
| رنگ کلید | سبز فسفری مات (Green) |
| قطر سوراخ نصب پنل | ۲۲ میلی‌متر استاندارد صنعتی (ϕ22mm\phi 22\text{mm}) |
| ترکیب کنتاکت‌ها | ۱ کنتاکت باز + ۱ کنتاکت بسته (1NO + 1NC) |
| جنس و ویژگی بلوک | بدنه شفاف پلی‌کربنات آبی جهت نظارت چشمی کنتاکت‌ها |
| ولتاژ عایقی نامی (UiU_i) | ۶۰۰ ولت (AC) |
| ولتاژ ضربه‌ای نامی (UimpU_{imp}) | ۶ کیلوولت (6kV) |
| جریان نامی حرارتی (IthI_{th}) | ۱۰ آمپر (A600 / N600) |
| استانداردها | CE, CCC, GB/T 14048.5, IEC 60947-5-1 |
| کاربرد اصلی | استارت الکتروموتورها، پمپ‌ها، خطوط مونتاژ و مدارهای خودنگهدار کنتاکتوری |
