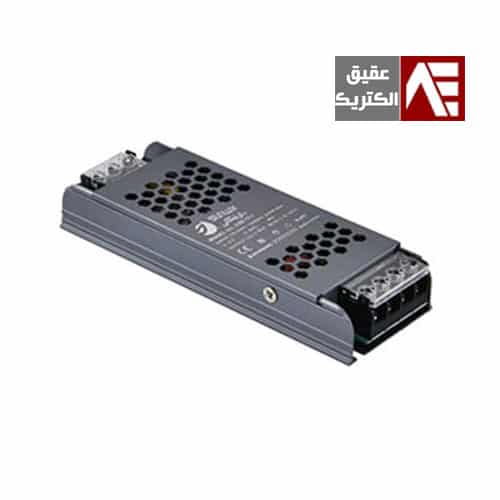

سوییچینگ 12 ولت 25 آمپر سانلوکس

سوییچینگ 12 ولت 25 آمپر سانلوکس – برند : سان لوکس – توان : 200 وات – جریان : 25 آمپر – درجه حفاظتی آی پی 20مناسب برای منبع تغذیه دوربین مداربسته و …

انواع منبع تغذیه سوییچینگ
جالب است بدانید که خود منبع تغذیه سوئیچینگ دارای انواع مختلف باک، بوست و باک-بوست است. در منبع تغذیه سوئیچینگ باک تغییر ولتاژ به صورت کاهشی صورت می‌گیرد و این منبع تغذیه در دستگاه‌هایی به کار می‌رود که لازم است در آنها ولتاژ بالا به ولتاژ پایین تبدیل شود. رایج‌ترین و ارزان‌ترین روش برای کاهش ولتاژ، استفاده از همین دستگاه باک است.

دستگاه سوئیچینگ بوست نسبت به مدل قبلی یعنی نسبت به سوییچینگ باک خروجی بیشتری خواهد داشت و در مواقعی که نیاز به ولتاژ بالاتری باشد، از آن استفاده خواهد شد. بنابراین افزایش ولتاژ با دستگاه بوست صورت می‌گیرد. مدل باک-بوست در مواقعی استفاده می‌شود که به صورت هم‌زمان نیاز به ویژگی‌های هر دو منبع تغذیه بوست و باک باشد. بدیهی است که ولتاژ خروجی این منبع تغذیه می‌تواند بیشتر و یا کمتر از ولتاژ ورودی باشد. بنابراین از آن برای کاهش و افزایش ولتاژ استفاده می‌شود.

در حالت کلی توپولوژی منبع تغذیه سوئیچینگ SMPS چگونه است؟ این محصول از اجزایی مانند یکسو کننده ورودی و فیلتر، یکسو کننده خروجی، حسگر جریان، سیستم فیدبک ولتاژ و مدار کنترل، اینورتر ( شامل سیگنال فرکانس بالا و دستگاه‌های سوئیچینگ )، ترانسفورمر قدرت و… تشکیل شده است.

لازم به ذکر است که درایورها برعکس سوئیچینگ‌ها که ولتاژ ثابت را می‌گیرند و جریان‌های مختلف بر اساس نوغ محصول می‌دهند، جریان ثابت را گرفته و ولتاژهای مختلفی را می‌دهد. شما می‌توانید برای خرید درایور ال ای دی از فروشگاه مانی نور اقدام کنید.

مزایا و معایب منبع تغذیه سوئیچینگ
اکنون که می‌دانید منبع تغذیه سوئیچینگ چیست، بهتر است از مزایا و معایب آن نیز مطلع باشید. این محصول می‌تواند جایگزینی برای منبع تغذیه خطی باشد که بازدهی بیشتری دارد. در واقع یکی از مزایای استفاده از این محصول، بازدهی بالاتر آن نسبت به نمونه‌های خطی است. این دستگاه هنگام کار گرمای کمی تولید می‌کند و طول عمر بالایی دارد. از آنجا که امروزه صرفه‌جویی در مصرف انرژی الکتریکی برای ما حائز اهمیت است، باید بدانید که یکی از مزایای استفاده از منبع تغذیه سوئیچینگ صرفه‌جویی حداقل ۸۵ درصد در مصرف انرژی می‌باشد.

وزن کم و ابعاد کوچک این تغذیه سوییچینگ نیز می‌تواند مزیت دیگری محسوب شود. شما باید بدانید که قیمت پاور سوئیچینگ مناسب است و خرید آن با توجه به صرفه‌جویی بالا در مصرف انرژی از نظر اقتصادی عالی خواهد بود. استفاده از ترانسفورماتورهای کوچک، فناوری انعطاف پذیر، خروجی‌های پایدار و مستقل از ولتاژ تغذیه ورودی، فشردگی، چگالی توان بالا از دیگر مزایای این محصول محسوب می‌شوند. طراحی پیچیده، اجزای خارجی اضافی، نویز الکتریکی و تداخل الکترومغناطیسی، تعمیر با هزینه بالا معایبی برای منبع تغذیه سوییچینگ به شمار می‌آیند.

کاربردهای منبع تغذیه سوئیچینگ
بدون شک یکی از پرکاربردترین دستگاه‌ها برای تجهیزات برقی همین منبع تغذیه سوئیچینگ است. از سوئیچینگ در وسایل مختلفی مانند کامپیوترها، تجهیزات آی‌تی، تجهیزات ارتباطی در مخابرات، تجهیزات درمانی و آزمایشگاهی، لوازم خانگی، کنسول بازی، تجهیزات صوتی سرورها، لوازم الکترونیکی خانگی، تجهیزاتی که دارای باتری هستند، شارژرهای لپ تاپ و موبایل و… به کار می‌رود. در حالت کلی باید بدانید که در بسیاری از دستگاه‌ها برای تامین ولتاژ مورد نیاز، راندمان بالا و تطبیق پذیری بیشتر این محصول استفاده می‌شود.

نحوه کار منبع تغذیه سوئیچینگ
اکنون ممکن است برای شما دوستان گرامی سوال پیش آمده باشد که این منبع تغذیه چگونه کار می‌کند. منبع سوئیچینگ SMPS از روش‌های سوئیچینگ مبتنی بر نیمه هادی استفاده می‌کند تا به ولتاژ خروجی مناسب برسد. مبدل سوئیچینگ پایه دارای یک مدار کنترل و یک بخش سوئیچینگ توان است. سوئیچینگ توان می‌تواند توان را از ولتاژ ورودی (V(IN مدار به ولتاژ خروجی (V(OUT تبدیل کند که دارای فیلتر خروجی نیز هست. راندمان این محصول در مقایسه با مدل‌های خطی بالاتر است.

برای رسیدن به بازده بالا یک ترانزیستور نیاز است که در بین دو وضعیت ON و OFF سوئیچ خواهد کرد و موجب خواهد شد که توان و انرژی کمتری به هدر برود. هنگامی که ترانزیستور وضعیت ON است، جریان جریان هدایت می‌شود و افت ولتاژ به حداقل می‌رسد. هنگامی که این وضعیت OFF باشد، جریان عبور نمی‌کند. در حقیقت ترانزیستور مثل یک کلید یا همان سوئیچ عمل خواهد کرد. به همین دلیل است که بر خلاف تغذیه خطی که در آن فقط تنظیم ولتاژ به صورت کاهنده صورت می‌گیرد، منبع تغذیه سوئیچینگ می‌تواند کاهنده یا افزاینده و یا مانند سوئیچینگ باک-بوست، وارون گر پلاریته باشد.

مقایسه منبع تغذیه سوییچینگ و منبع تغذیه خطی
شما ابتدا باید این را بدانید که ساخت منبع تغذیه خطی بسیار ساده است و پیچیدگی خاصی ندارد در صورتی که طراحی منبع تغذیه سوئیچینگ پیچیده است. منابع تغذیه خطی بسیار بزرگ هستند در صورتی که منابع تغذیه سوئیچینگ فشرده و کوچک می‌باشند. بازده و راندمان منابع تغذیه خطی بین ۳۰ تا ۴۰ درصد متغیر می‌باشد اما بازده و راندمان منبع تغذیه سوئیچینگ بین ۶۵ تا ۹۰ درصد خواهد بود.‌ خروجی منبع تغذیه سوئیچینگ بدون توجه به ورودی پایدار است اما خروجی منبع تغذیه خطی در حالتی که به خوبی تنظیم شده باشد، خروجی خوبی خواهد داشت اما در غیر این صورت ولتاژ ورودی و خروجی تفاوت بسیاری دارند.
