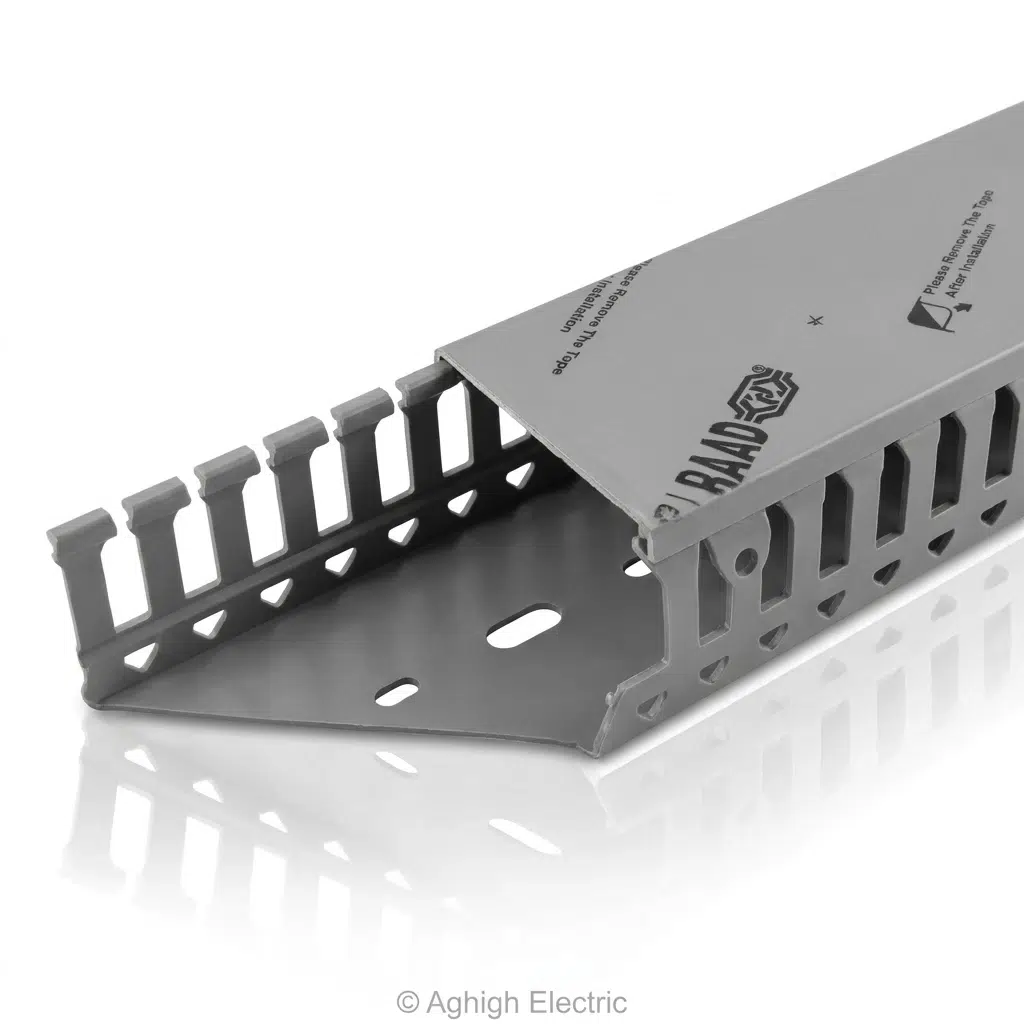

داکت شیاردار تابلویی 40×60 رعد
۷.۰۰۰.۰۰۰ ریال
توضیحات تکمیلی
| وزن | 942 گرم |
|---|---|
| ابعاد | 200 × 6 × 4 سانتیمتر |
داکت شیاردار تابلویی ۴۰×۶۰ رعد الکتریک (عرض ۴۰ میلی‌متر و ارتفاع/عمق ۶۰ میلی‌متر)، انتخابی هوشمندانه برای تابلوهایی با محدودیت عرض در سینی ولی با حجم بالای سیم‌کشی است. این داکت با عمق ۶ سانتی‌متری، ظرفیت سیم‌گیری فوق‌العاده‌ای ایجاد کرده و با بدنه PVC خودخاموش‌شونده و شیارهای منعطف همراه با نوار محافظ زرد رنگ، ایمنی و نظم بی‌نقصی به تابلو برق می‌بخشد.
- 💳 امکان خرید اقساطی (اسنپ‌پی و دیجی‌پی)
- 🚀 ارسال سریع به سراسر کشور
- 🏬 فروشنده: عقیق الکتریک
- 🛡️ 7 روز ضمانت بازگشت کالا
چرا داکت شیاردار تابلویی ۴۰×۶۰ رعد الکتریک؟
در چیدمان تابلوهای صنعتی، بسیار پیش می‌آید که به دلیل فشردگی قطعات (مثل قرارگیری نزدیک کنتاکتورها و فیوزهای مینیاتوری در کنار هم)، استفاده از داکت با عرض زیاد ممکن نباشد. داکت ۴۰ در ۶۰ رعد این چالش را با افزایش عمق (ارتفاع ۶۰ میلی‌متر) حل کرده است؛ بنابراین روی عرض سینی تابلو فضای کمتری (تنها ۴ سانتیمتر) اشغال می‌شود اما در عمق، حجم فراوانی از دسته‌سیم‌ها را در خود جای می‌دهد.
مزایا و مشخصات کیفی بارز:
- طراحی بهینه (عرض کم، عمق زیاد): کاهش اشغال سطح سینی تابلو و افزایش چشمگیر ظرفیت انباشت و عبور سیم‌ها در عمق تابلو.
- نوار زرد رنگ محافظ لبه‌ها: تعبیه نوارهای زرد رنگ بر روی سر پره‌ها که مانع از آسیب، ساییدگی و زخمی شدن عایق کابل‌ها در هنگام کشش و فرم‌دهی سیم‌ها می‌گردد.
- پلیمر PVC نسوز و مقاوم (Self-Extinguishing): عدم اشتعال‌پذیری در حوادث اتصال کوتاه و مقاومت بالا در برابر تغییر شکل بر اثر حرارت داخلی تابلو.
- سوراخ‌های پانچ تعبیه‌شده در بدنه و پره‌ها: دارای سوراخ‌های دایره‌ای روی پره‌ها و شیارهای لوبیایی در کف، جهت اتصال محکم بست‌کمربندی، نگه‌دارنده‌ها و پیچ به سینی.
- درب قفل‌شو محکم: درب داکت علی‌رغم عمق ۶ سانتی‌متری پره‌ها، با یک کلیک ساده روی بدنه چفت شده و در برابر فشارهای داخلی ناشی از حجم سیم‌ها مقاومت می‌کند.
کاربردهای اصلی داکت ۴۰×۶۰:
- استفاده در تابلوهای برق فشرده که فاصله بین ریل قطعات محدود است.
- مسیرهای عمودی هدایت سیم بین طبقات تجهیزات و ترمینال‌های ورودی/خروجی رعد.
- تابلوهای اتوماسیون صنعتی، تابلوهای فرمان موتورخانه و سیستم‌های کنترل PLC.
- آرایش سیم‌های مدارات فرمان با تعداد رشته بالا و سیم‌های تغذیه تکفاز و سه‌فاز متوسط.
جدول مشخصات فنی
| مشخصه فنی | توضیحات / مقدار |
|---|---|
| برند سازنده | رعد الکتریک (RAAD) |
| نوع کالا | داکت شیاردار تابلویی صنعتی (Slotted Wiring Duct) |
| ابعاد مقطع (عرض × ارتفاع) | ۴۰ × ۶۰ میلی‌متر |
| طول هر شاخه | ۲ متر استاندارد |
| رنگ بدنه | طوسی صنعتی (خاکستری تابلویی استاندارد) |
| جنس پلیمر | PVC سخت ضد حریق (خودخاموش‌شونده و ضدضربه) |
| ویژگی پره‌ها | دارای نوار زرد محافظ لبه، سوراخ بست کمربندی و خط شکست |
| الگوی سوراخ‌های کف | سوراخ‌های لوبیایی منظم جهت پیچ و پرچ روی سینی |
| دمای کاری مجاز | ۱۵- الی ۶۰+ درجه سانتی‌گراد |
| متعلقات | همراه با درب استاندارد روکش‌دار محافظ |
راهنمای نصب و اجرای کاربردی در تابلو برق
- برش مقطع داکت: قبل از نصب، اندازه دقیق سینی را با خط‌کش یا متر تابلوسازی مشخص کرده و با استفاده از قیچی داکت‌بر یا اره با دندانه ریز، برش بزنید تا لبه‌ها بدون پلیسه و صاف درآیند.
- مهار به سینی تابلو: به دلیل ارتفاع ۶ سانتی‌متری داکت و فشار اهرمی کابل‌ها، داکت را با پیچ‌های سرتخت مناسب یا پرچ آلومینیومی در فواصل منظم (هر ۲۵ تا ۳۰ سانتیمتر) محکم به سینی متصل کنید.
- استفاده از سوراخ‌های میانی پره‌ها: سوراخ‌های گرد تعبیه‌شده روی پره‌ها گزینه‌ای عالی برای رد کردن بست کمربندی تابلویی و دسته‌بندی سیم‌ها قبل از بستن درب داکت هستند.
- شکستن پره جهت خروج سیم: در امتداد هر قطعه (کلید مینیاتوری، رله یا ترمینال)، پره مورد نظر را با دم‌باریک به سمت بیرون خم کرده و بشکنید تا سیم‌ها بدون خمش شدید و تحت زاویه استاندارد خارج شوند.
- جداسازی سلفون درب: پس از اتمام سیم‌کشی و جای‌گذاری درب بر روی داکت، روکش پلاستیکی محافظ شفاف/چاپی روی درب را جدا کنید تا نمایی براق، تمیز و حرفه‌ای به تابلوی شما داده شود.
